Name: Phoenix Contact REL-PR3-48DC/3X21, 2908894 relé, 440 V/AC, 16 A, 1 ks
Brand: Phoenix Contact
SKU: 2225757
Availability: BackOrder

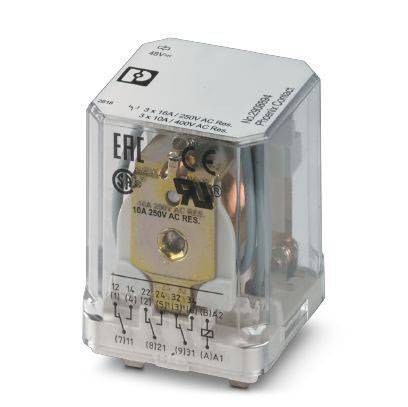

Průhledný elektrický spínač s několika přípojkami a bezpečnostními certifikáty na povrchu.

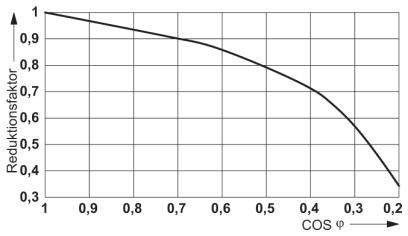

Graf ukazuje redukční faktor v závislosti na cos φ; křivka klesá z 1 při cos φ = 0 na 0,3 při cos φ = 0,2. Osy jsou popsány.

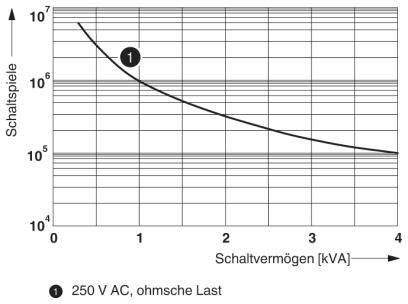

Graf ukazuje spínací výkon ve kVA v závislosti na počtu spínacích cyklů. Křivka v bodě 1 (250 V AC, odporová zátěž) klesá s rostoucím spínacím výkonem.

Graf znázorňuje charakteristiku spínacího proudu (0-20 A) v závislosti na spínacím napětí (10-500 V) pro 'AC, odporovou zátěž' a 'DC, odporovou zátěž'.

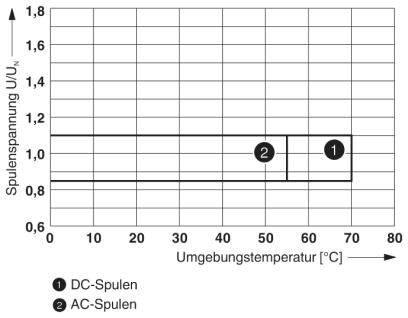

Graf znázorňuje napětí cívky (U/Uₙ) v závislosti na okolní teplotě (°C). Charakteristika 1 pro stejnosměrné cívky a charakteristika 2 pro střídavé cívky.

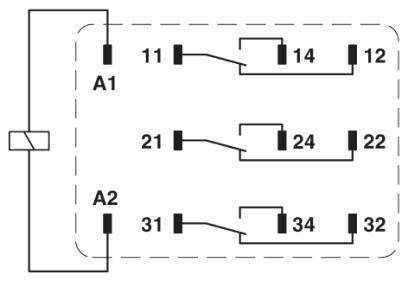

Schéma zapojení relé s svorkami cívky A1, A2 a spínacími kontakty 11 až 34, které propojují různé spínací body.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

relé

Jmenovité napětí cívky

48 V/DC

Typ kontaktu

3 přepínací kontakty

Spínací napětí (max.)

440 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

98 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (465,00 Kč / kus)

465,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: RT I
Typické vstupní proud při UN: 28 mA
Minimální spínací napětí: 10 V (při 24 mA)
Spínací proud minimální: 10 mA (při 24 V)
Zapínací proud maximálně: 50 A (20 ms. Spínací kontakt)
Abschaltleistung (ohmická zátěž) maximálně:
384 W (při 24 V/DC)
108 W (při 60 V DC)
52 W (při 110 V/DC)
70 W (při 220 V/DC)
Impulzní rázové napětí: 4 kV
Izolace: základní izolace
Stupeň znečištění: 3
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: relé

Typ: REL-PR3-48DC/3X21

Jmenovité napětí cívky: 48 V/DC

Typ kontaktu: 3 přepínací kontakty

Materiál kontaktu: AgNi

Spínací napětí (max.): 440 V/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 384 W

Připojení: konektor

Izolační napětí: 250 V/AC

Reakční doba: 20 ms

Čas rozpadu: 15 ms

Mechanická životnost: 10⁷ spínacích cyklů

Vlastnosti: zásuvné

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 38.6 mm

V: 36.1 mm

Hloubka: 45.5 mm

Rozm.: (š x v x h) 38.6 x 36.1 x 45.5 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Jmenovité napětí cívky

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Typ kontaktu

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225508

Doručení: Po 9. 11.

110 Set(y)Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225509

Doručení: Po 9. 11.

48 Set(y)Conrad Electronic

Piece

230 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225503

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

Piece

60 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225505

Doručení: Po 9. 11.

146 Set(y)Conrad Electronic

Piece

125 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 165,00 Kč^*

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225524

Doručení: Čt 18. 2. 2027

Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21, 2903676 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225517

Doručení: Čt 11. 3. 2027

Conrad Electronic

Piece

12 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225510

Doručení: Po 9. 11.

9 Set(y)Conrad Electronic

Piece

12 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225512

Doručení: Čt 4. 2. 2027

Conrad Electronic

Piece

48 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21, 2903679 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225519

Doručení: Po 9. 11.

15 Set(y)Conrad Electronic

60 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/24DC/2X21, 2907051 relé, 250 V DC/AC, 12 A, 1 ks

Objednací číslo:2225680

Není k dispozici

Conrad Electronic

Piece

24 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

209,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225757 Phoenix Contact REL-PR3-48DC/3X21, 2908894 relé, 440 V/AC, 16 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225757 Phoenix Contact REL-PR3-48DC/3X21, 2908894 relé, 440 V/AC, 16 A, 1 ks

Popis

Zásuvné vysoce výkonné relé s kontakty, 3 přepínací kontakty, napětí cívky: 48 V DC

Tento text byl přeložen strojově.

Popis

Zásuvné vysoce výkonné relé s kontakty, 3 přepínací kontakty, napětí cívky: 48 V DC

Tento text byl přeložen strojově.
