Name: Phoenix Contact REL-MR-BL-24DC/21HC/MS, 2908180 relé, 250 V DC/AC, 16 A, 10 ks
Brand: Phoenix Contact
SKU: 2225725
Availability: InStock

Černé relé s několika svorkami, označené štítkem '16A 250VAC', používané k elektrickému řízení v obvodech.

Graf ukazuje redukční faktor (0,3 až 1) na ose Y pro cos φ (0 až 0,2) na ose X; klesá průběžně.

Graf zobrazuje spínací proud proti spínacímu napětí. Dvě křivky: 1) Střídavý proud, ohmická zátěž; 2) Stejnosměrný proud, ohmická zátěž.

Graf zobrazuje napětí cívky (U/UN) v závislosti na okolní teplotě (°C). Čtyři křivky znázorňují stejnosměrné/střídavé cívky s kontaktním proudem 0 A a 16 A.

Schéma zapojení elektromagnetu s přípojkami A1, A2, 12, 11 a 14. Zobrazuje elektrické propojení a polohy spínačů.

Graf ukazuje spínací proud [A] na ose x a počet spínacích cyklů na ose y. Křivka pro 250 V AC, odporovou zátěž klesá.

1/6

Ilustrační obrázek

Kategorie produktu

relé

Jmenovité napětí cívky

24 V/DC

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

250 V DC/AC

Spínací proud (max.)

16 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Út 3. 11.

53 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 10 ks)

Celková cena (982,64 Kč / kus)

982,64 Kč

Bez DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: RT II
Typické vstupní proud při UN: 17 mA
Minimální spínací napětí: 12 V (při 10 mA)
Spínací proud minimální: 10 mA (při 12 V)
Zapínací proud maximálně: 32 A (20 ms)
Abschaltleistung (ohmická zátěž) maximálně:
384 W (při 24 V/DC)
48 W (při 60 V DC)
53 W (při 110 V/DC)
66 W (při 220 V/DC)
Stupeň znečištění: 2
Kategorie přepětí: III

Kategorie produktu: relé

Typ: REL-MR-BL-24DC/21HC/MS

Jmenovité napětí cívky: 24 V/DC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 16 A

Max. spínací výkon: 384 W

Připojení: pájené

Izolační napětí: 250 V/AC

Reakční doba: 9 ms

Čas rozpadu: 6 ms

Mechanická životnost: 5x 10⁶ spínacích cyklů

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 13 mm

V: 29 mm

Hloubka: 25.5 mm

Rozm.: (š x v x h) 13 x 29 x 25.5 mm

Obsah: 10 ks

Splňuje RoHS: ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Druh obalu

Jmenovité napětí cívky

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Typ kontaktu

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225508

Doručení: Út 3. 11.

110 Set(y)Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225509

Doručení: Út 3. 11.

48 Set(y)Conrad Electronic

Piece

230 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225503

Doručení: Út 3. 11.

1 Set(y)Conrad Electronic

Piece

60 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225505

Doručení: Út 3. 11.

146 Set(y)Conrad Electronic

Piece

125 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

1 789,26 Kč^*

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225524

Doručení: Út 9. 2. 2027

Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21, 2903676 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225517

Doručení: Út 2. 3. 2027

Conrad Electronic

Piece

12 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

1 747,93 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225510

Doručení: Út 3. 11.

9 Set(y)Conrad Electronic

Piece

12 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 238,84 Kč^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225512

Doručení: Út 26. 1. 2027

Conrad Electronic

Piece

48 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 238,84 Kč^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21, 2903679 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225519

Doručení: Út 3. 11.

15 Set(y)Conrad Electronic

60 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

1 747,93 Kč^*

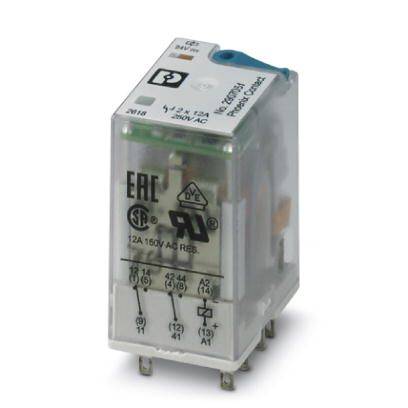

Phoenix Contact REL-IR2/24DC/2X21, 2907051 relé, 250 V DC/AC, 12 A, 1 ks

Objednací číslo:2225680

Není k dispozici

Conrad Electronic

Piece

24 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

173,55 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS, 2908180 relé, 250 V DC/AC, 16 A, 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225725 Phoenix Contact REL-MR-BL-24DC/21HC/MS, 2908180 relé, 250 V DC/AC, 16 A, 10 ks

Popis

Zásuvné mini relé, se silovým kontaktem, 1 měničem, zkušební tlačítko, mechanická indikace polohy spínače, polarita: ungepolt, vstupní napětí: 24 V DC
