Name: Phoenix Contact REL-MR- 18DC/21, 2961383 relé, 250 V DC/AC, 6 A, 10 ks
Brand: Phoenix Contact
SKU: 2225817
Availability: BackOrder

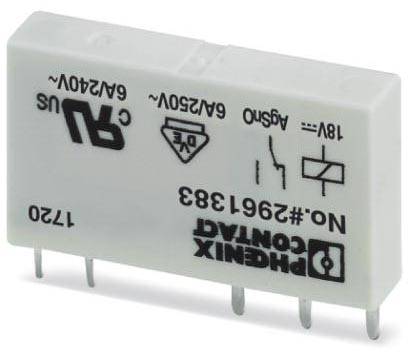

Malý elektromagnetický reléový modul s několika kovovými kolíky a potisky zobrazujícími různé informace o napětí a proudu.

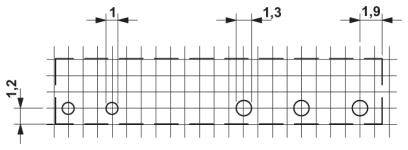

Technický výkres obdélníku s řadou otvorů, rozměry: výška 1,2 cm, mezera 1,1 cm mezi třemi rovnoběžnými čarami, čtyři otvory uvnitř.

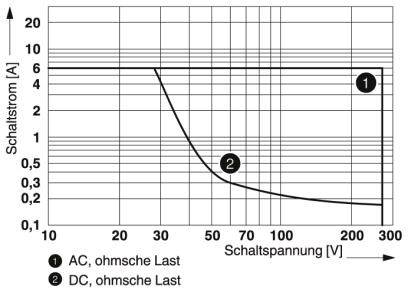

Graf zobrazuje spínací proud [A] v závislosti na spínacím napětí [V] pro AC a DC odporové zátěže. Průběh křivky klesá při zvyšujícím se napětí.

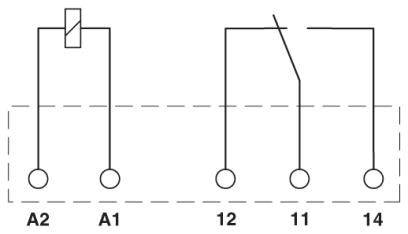

Symbolový diagram elektromagnetického spínače se cívkou vlevo a spínacím kontaktem vpravo. Svorky: A2, A1, 12, 11, 14.

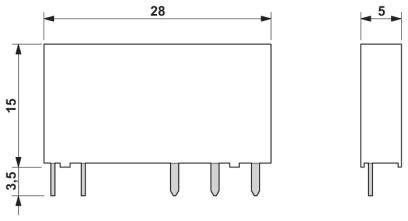

Rozměrový diagram elektrické součástky. Vlevo: šířka 28 mm, výška 15 mm, výška od podkladu 3,5 mm. Vpravo: hloubka 5 mm.

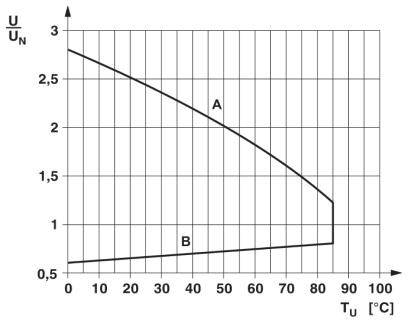

Graf ukazuje závislost U/UN na teplotě TU ve °C. Linie A klesá, linie B stoupá, obě se protínají přibližně při 65 °C.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

relé

Jmenovité napětí cívky

18 V/DC

Typ kontaktu

1 přepínací kontakt

Spínací napětí (max.)

250 V DC/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 9. 11.

10 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (1 909,00 Kč / kus)

1 909,00 Kč

Včetně DPH.

Už jen 10 Set(y) skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: RT III
Typické vstupní proud při UN: 9 mA
Spínací napětí minimální: 5 V (při 100 mA)
Spínací proud minimální: 10 mA (při 12 V)
Zapínací proud maximálně: 10 A (4 s)
Abschaltleistung (ohmická zátěž) maximálně:
140 W (při 24 V/DC)
18 W (při 60 V DC)
23 W (při 110 V/DC)
40 W (při 220 V/DC)
Stupeň znečištění: 3
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: relé

Typ: REL-MR- 18DC/21

Jmenovité napětí cívky: 18 V/DC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgSnO

Spínací napětí (max.): 250 V DC/AC

Spínací proud (max.): 6 A

Max. spínací výkon: 140 W

Připojení: pájené

Reakční doba: 5 ms

Čas rozpadu: 2.5 ms

Mechanická životnost: 2x 10⁷ spínacích cyklů

Vlastnosti: odolné vůči omývání (RT III)

Min. teplota: -40 °C

Max. teplota: +85 °C

Šířka: 5 mm

V: 28 mm

Hloubka: 15 mm

Rozm.: (š x v x h) 5 x 28 x 15 mm

Obsah: 10 ks

Splňuje RoHS: ano

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Jmenovité napětí cívky

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Typ kontaktu

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225508

Doručení: Po 9. 11.

110 Set(y)Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225509

Doručení: Po 9. 11.

48 Set(y)Conrad Electronic

Piece

230 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225503

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

Piece

60 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225505

Doručení: Po 9. 11.

146 Set(y)Conrad Electronic

Piece

125 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 165,00 Kč^*

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225524

Doručení: Pá 19. 2. 2027

Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21, 2903676 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225517

Doručení: Pá 12. 3. 2027

Conrad Electronic

Piece

12 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225510

Doručení: Po 9. 11.

9 Set(y)Conrad Electronic

Piece

12 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225512

Doručení: Pá 5. 2. 2027

Conrad Electronic

Piece

48 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21, 2903679 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225519

Doručení: Po 9. 11.

15 Set(y)Conrad Electronic

60 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/24DC/2X21, 2907051 relé, 250 V DC/AC, 12 A, 1 ks

Objednací číslo:2225680

Není k dispozici

Conrad Electronic

Piece

24 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

209,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225817 Phoenix Contact REL-MR- 18DC/21, 2961383 relé, 250 V DC/AC, 6 A, 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225817 Phoenix Contact REL-MR- 18DC/21, 2961383 relé, 250 V DC/AC, 6 A, 10 ks

Popis

Výkon kontakty do 6 A.

Tento text byl přeložen strojově.

Popis

Výkon kontakty do 6 A.

Tento text byl přeložen strojově.
