Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Průhledné relé s několika vytištěnými technickými certifikacemi zobrazuje konektory a schéma zapojení nahoře.

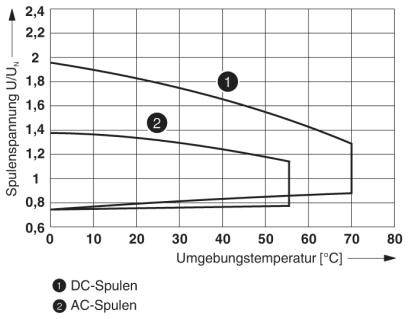

Graf znázorňuje závislost napětí cívky na okolní teplotě. Jsou zde zobrazeny křivky pro stejnosměrné cívky (1) a střídavé cívky (2).

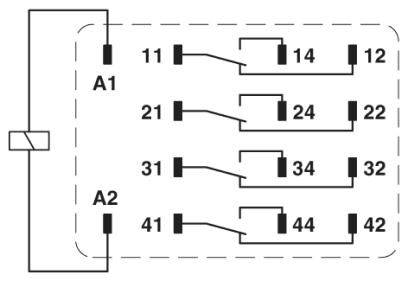

Elektrické schéma spínače se čtyřmi kontakty, očíslovanými jako 11-14, 21-24, 31-34 a 41-44. Svorky A1 a A2 jsou zobrazeny.

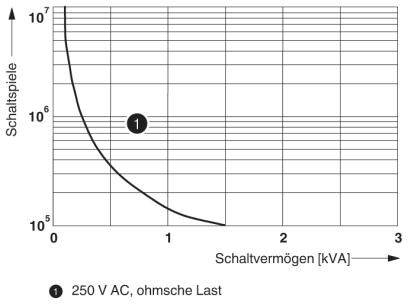

Diagram křivky znázorňující spínací děje v závislosti na spínací schopnosti (kVA). Hlavní hodnota: '250 V AC, odporová zátěž'.

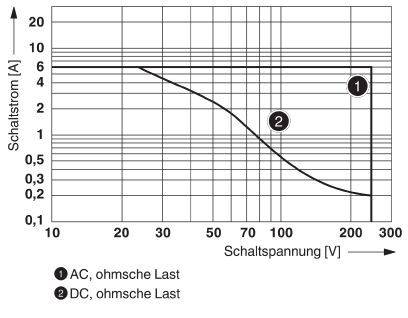

Graf ukazuje spínací proud oproti spínacímu napětí. Křivky znázorňují ohmickou zátěž AC a DC. Napětí 0-300 V, proud 0-12 A.

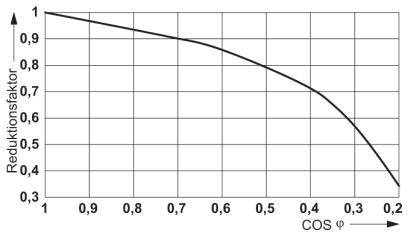

Graf znázorňuje křivku redukčního faktoru v závislosti na cos φ. Hodnota klesá z 1 na 0,3, když cos φ klesá z 1 na 0,2.

1/6

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

relé

Jmenovité napětí cívky

48 V/DC

Typ kontaktu

4 přepínací kontakty

Spínací napětí (max.)

30 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 5. 2. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 10 ks)

Celková cena (2 709,00 Kč / kus)

2 709,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Jednotlivé relé

Dodatečné informace:

Technické parametry

Stupeň krytí: RT I
Typické vstupní proud při UN: 22 mA
Spínací napětí minimální: 2 V (při 24 mA)
Spínací proud minimální: 2 mA (24 V DC)
Zapínací proud maximálně: 50 mA
Abschaltleistung (ohmická zátěž) maximálně:
1,2 W (při 24 V/DC)
108 W (při 60 V DC)
52 W (při 110 V/DC)
48 W (při 220 V/DC)
Spínací výkon minimální: 48 mW
Impulzní rázové napětí: 2.5 kV
Izolace: základní izolace
Stupeň znečištění: 2
Přepěťová kategorie: II

Druh obalu: Piece

Kategorie produktu: relé

Typ: REL-IR4/LDP- 48DC/4X21AU

Jmenovité napětí cívky: 48 V/DC

Typ kontaktu: 4 přepínací kontakty

Materiál kontaktu: AgNi + tvrdé zlacení

Spínací napětí (max.): 30 V/AC

Spínací proud (max.): 50 mA

Max. spínací výkon: 108 W

Připojení: konektor

Izolační napětí: 250 V/AC

Reakční doba: 13 ms

Čas rozpadu: 14 ms

Mechanická životnost: 2x 10⁷ spínacích cyklů

Vlastnosti: Se zkušebním tlačítkem

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 21.2 mm

V: 27.5 mm

Hloubka: 35.6 mm

Rozm.: (š x v x h) 21.2 x 27.5 x 35.6 mm

Obsah: 10 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Jmenovité napětí cívky

Připojení

Spínací napětí (max.)

Spínací proud (max.)

Typ kontaktu

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225512

Doručení: Pá 5. 2. 2027

Conrad Electronic

Tento produkt

Piece

48 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact REL-IR2/L-120AC/2X21, 2903667 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225508

Doručení: Po 9. 11.

110 Set(y)Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/L-230AC/2X21, 2903668 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225509

Doručení: Po 9. 11.

48 Set(y)Conrad Electronic

Piece

230 V/AC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21, 2903662 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225503

Doručení: Po 9. 11.

1 Set(y)Conrad Electronic

Piece

60 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/LDP-125DC/2X21, 2903664 relé, 250 V DC/AC, 12 A, 10 ks

Objednací číslo:2225505

Doručení: Po 9. 11.

146 Set(y)Conrad Electronic

Piece

125 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

2 165,00 Kč^*

Phoenix Contact REL-IR4/L-120AC/4X21, 2903687 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225524

Doručení: Pá 19. 2. 2027

Conrad Electronic

Piece

120 V/AC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21, 2903676 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225517

Doručení: Pá 12. 3. 2027

Conrad Electronic

Piece

12 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU, 2903669 relé, 30 V/AC, 50 mA, 10 ks

Objednací číslo:2225510

Doručení: Po 9. 11.

9 Set(y)Conrad Electronic

Piece

12 V/DC

konektor

30 V/AC

50 mA

4 přepínací kontakty

Min.: 1

Násobky: 1

2 709,00 Kč^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21, 2903679 relé, 250 V DC/AC, 6 A, 10 ks

Objednací číslo:2225519

Doručení: Po 9. 11.

15 Set(y)Conrad Electronic

60 V/DC

konektor

250 V DC/AC

6 A

4 přepínací kontakty

Min.: 1

Násobky: 1

2 115,00 Kč^*

Phoenix Contact REL-IR2/24DC/2X21, 2907051 relé, 250 V DC/AC, 12 A, 1 ks

Objednací číslo:2225680

Není k dispozici

Conrad Electronic

Piece

24 V/DC

konektor

250 V DC/AC

12 A

2 přepínací kontakty

Min.: 1

Násobky: 1

209,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU, 2903671 relé, 30 V/AC, 50 mA, 10 ks

Popis

Zásuvné průmyslové relé s kontakty a přídavný tvrdé zlacení, 4 přepínací kontakty, zkušební tlačítko, stavová LED, nulová dioda, mechanická indikace polohy spínače, polarita A1+, A2, napětí cívky: 48 V DC

Tento text byl přeložen strojově.
