Name: Phoenix Contact QPD T3PE2,5 3X6-10 BK 1424045 T-rozdělovač, 1 ks
Brand: Phoenix Contact
SKU: 2137297
Availability: BackOrder

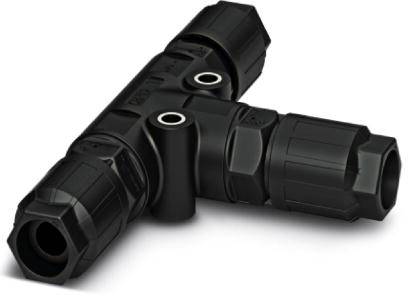

Černý plastový T-kus s třemi vstupy, běžně používaný v zavlažovacích nebo potrubních systémech.

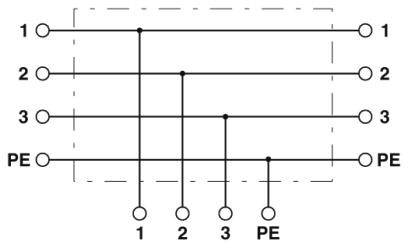

Schéma zapojení třífázového střídavého systému s ochranným vodičem (PE). Jsou zobrazeny propojení mezi vstupními a výstupními svorkami 1, 2, 3 a PE.

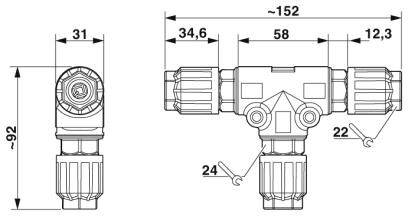

Technický výkres T-kusu s rozměry. Vlevo boční pohled, vpravo přední pohled. Rozměry jsou uvedeny v milimetrech.

1/3

Ilustrační obrázek

Kategorie produktu

T-rozdělovač

Provedení

šroubovací

T rozvodna

počet kontaktů

Připojení

IDC

Obsah

1 ks

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 533,06 Kč / kus)

1 533,06 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: T rozdělovač
Připojovací technika: QUICKON připojení
Velikost klíče přesuvné matice: 22 mm
Anzugsdrehmoment-Uberwurfmutter: 7 Nm
Počet konektorů: 3
Izolace žil materiál: PVC / PE / TPE / guma
Průměr žil včetně izolace: 2 mm ... 3,6 mm
Vnější průměr kabelu: 6 mm ... 10 mm
Okolní teplota (skladování/přepravní): -40 °C ... 100 °C
Jmenovité rázové napětí (III/3): 6 kV
Cyklů: 10 (QUICKON konektory max. 10)
Materiál nosič kontaktu: PA
Hořlavost podle UL 94: V0
Kategorie přepětí: III
Stupeň znečištění: 3
Bez halogenů: ano

Typ: QPD T3PE2,5 3X6-10 BK

Kategorie produktu: T-rozdělovač

Provedení: šroubovací
T rozvodna

počet kontaktů: 4

Připojení: IDC

Barva: černá

Obsah: 1 ks

Max. teplota: +100 °C

Jmenovitý proud: 20 A

Min. teplota: -40 °C

Jmenovitý proud - filtr: 20 A

Jmenovité napětí: 690 V

Materiál kontaktu: postříbřená měď

: 16 bis 14

Číslo výrobce: 1424045

Izolační materiál: PA

Pólů: 4

maximální průřez: 2.5 mm²

Průřez min: 1 mm²

Rozsah průřezů: 1 - 2.5 mm²

Splňuje RoHS: ano

: IP66
IP68
IP69K

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2137297 Phoenix Contact QPD T3PE2,5 3X6-10 BK 1424045 T-rozdělovač, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2137297 Phoenix Contact QPD T3PE2,5 3X6-10 BK 1424045 T-rozdělovač, 1 ks

Popis

Inovativní a úspora času - rychlého připojení QUICKON pro až 80 % času při připojování. Komfortní: snadné a rychlé adjustování bez použití speciálního nářadí. Mimořádně odolná: pouzdru do třídy ochrany IP68 / IP69K a IK07 pro široký rozsah použití. Bezpečné připojení díky polarizaci proti poruše a s ochranou proti dotyku DIN EN 0105. Flexibilní a kompaktní - díky interní spojení konektory jsou H a T rozdělovač pro rozbočování Stammleitungen nebo jako hvězda rozdělovač.

Tento text byl přeložen strojově.
