Name: Phoenix Contact polovodičové relé 2900367 spínání při nulovém napětí 1 ks
Brand: Phoenix Contact
SKU: 2225421
Availability: BackOrder

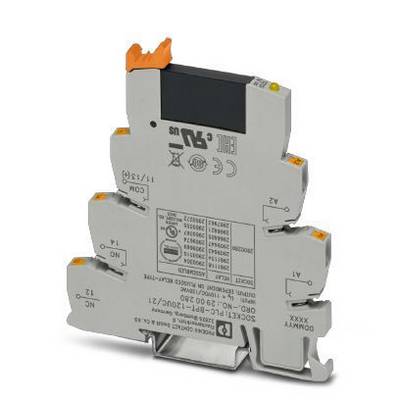

Šedé kompaktní elektrické relé značky Phoenix Contact s oranžovými svorkami a technickým popisem na přední straně.

Schéma zapojení relé: Znázornění cívkového obvodu s diodami a svorkami A1, A2, 13+, a 14.

Schéma zapojení relé: Zobrazuje diody, tranzistor a svorky. Hlavní svorky jsou označeny A1, A2, 13+, 14.

Graf zobrazuje proud zátěže [A] v závislosti na okolní teplotě [°C]. Lineární pokles proudu od 30°C z 3A na 1A při 60°C.

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

108 V/AC

99 V/DC

Řídicí napětí (max.)

132 V/AC

121 V/DC

Výstupní napětí (max.)

33 V/DC

Datasheety: (PDF)

Doručení: St 4. 11.

68 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (979,00 Kč / kus)

979,00 Kč

Včetně DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Jmenovité vstupní napětí Un: 120 V AC (110 V DC)
Zobrazení provozního napětí: žlutá LED
Výstupní zapojení: 2-vodič, zemnicí volně
Montážní poloha: libovolná
Montáž poznámka: modulární bez vzdálenost
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,14 mm² ... 2,5 mm²
Průřez vodiče - flexibilní: 0,14 mm² ... 2,5 mm²
Průřez vodiče AWG: 26 ... 14
Izolace: základní izolace
Stupeň znečištění: 2
Kategorie přepětí: III

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: PLC-OPT-120UC/ 24DC/2

Typ spínání: spínání při nulovém napětí

Připojení: pružinové připojení

Řídicí napětí (min.): 108 V/AC
99 V/DC

Řídicí napětí (max.): 132 V/AC
121 V/DC

Rozsah řídicího napětí: 108, 99 - 132, 121 V/AC, V/DC

Řídicí proud (max.): 3.5 mA

Výstupní napětí (min.): 3 V/DC

Výstupní napětí (max.): 33 V/DC

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 6.2 mm

V: 80 mm

Hloubka: 94 mm

Konstantní proud (max.): 3 A

Obsah: 1 ks

Jmenovité řídicí napětí: 120 V/AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2225421 Phoenix Contact polovodičové relé 2900367 spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2225421 Phoenix Contact polovodičové relé 2900367 spínání při nulovém napětí 1 ks

Popis

Vysoký spínací výkon Integrovaná vstupního zapojení. Funkční zásuvných můstků. Vypínač nulového napětí při AC-výstup.

Tento text byl přeložen strojově.

Popis

Vysoký spínací výkon Integrovaná vstupního zapojení. Funkční zásuvných můstků. Vypínač nulového napětí při AC-výstup.

Tento text byl přeložen strojově.
