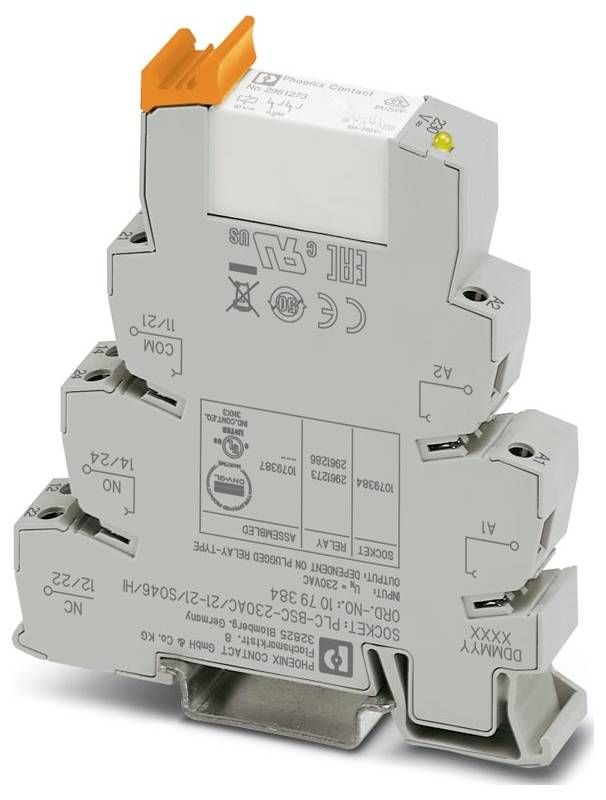

Ilustrační obrázek
Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relé modul 2 přepínací kontakty Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
2 přepínací kontakty
Spínací napětí (max.)
250 V DC/AC
Typ
PLC-RSC-230AC/21-21/SO46/HI
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
12 461,98 Kč
3
2% = 912,21 Kč
12 157,91 Kč
5
3% = 2 124,75 Kč
12 037,03 Kč
10
4% = 5 059,60 Kč
11 956,02 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet (velikost balení 10 ks)
Celková cena (12 461,98 Kč / kus)
12 461,98 Kč
Bez DPH.
Doprava zdarma
Už jen 6 Set(y) skladem!
Technické parametry
- Skupina výrobků: ROZHRANÍ PLC
- Typ připojení: Šroubové připojení
- Závit šroubu: M3
- Utahovací moment: 0,45 Nm 0,55 Nm (obecně musí být tyto svorky podepřeny připojením vodiče (jednou rukou přidržovat, podepření krytu)
- Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1,5 m² (kabelová dutinka TWIN)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 14 mm
- Výška: 80 mm
- Hloubka: 94 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 50 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 8 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- Maximální ztrátový výkon při jmenovitých podmínkách: 1,04 W.
- Provozní režim: 100 % ED
- CE: CE
- Certifikát: TAE00196
- Rozsah vstupního napětí: 190 v AC... 264 V AC (20 °C)
- Montážní pokyny: Stohovatelné bez vzdáleností
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Ochranný obvod: Můstkový usměrňovač
- Loďařský průmysl: Loďařský průmysl
- Test znečištění: Test výfukových plynů
- Spínací napětí nejvýše: 250 v AC/DC (při napětí vyšším než 250 v (L1, L2, L3) mezi stejnými svorkami sousedních modulů se nasadí oddělovací deska PLC-ATP. Potenciálové přemostění se provádí pomocí FBST 8-PLC... nebo... FBST 500...)
- Použití: Filtr proti rušivým vlivům
- Spínací proud max. 15 a (300 ms)
- Izolace: Základní izolace; bezpečné oddělení, zesílená izolace a 6 kV mezi vstupním obvodem a výstupním proudovým obvodem
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 12.09.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 230 V AC
- Typický vstupní proud při un: 14 mA (50 Hz)
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 2 přepínací kontakty
- Trvalý mezní proud: 6 A.
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- UKCA: UKCA
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: D
- HUMIDITY: A
- Vibrace: B/C.
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Impulzní rázové napětí: 4 kV
- Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh ochrany (relé): RT III (relé)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Spínání: Spínání
- Životnost: 3x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kV AC (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 10 ms
- Doba odpadu obvykle: 8 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 5 v AC/DC (10 mA)
- Spínací proud minimální: 10 mA (5 v)
- Vypínací výkon (ohmická zátěž) maximálně: 140 W (při 24 v DC); 85 W (při 48 v DC); 60 W (při 60 v DC) ; 44 W (při 110 v DC); 57 W (při 220 v DC); 1500 VA (při 250 v AC)
- Spínací výkon: 2 a (při 24 v, DC13); 0,2 a (při 250 v, DC13); 3 a (při 24 v, AC15) ; 3 a (při 120 v, AC15); 3 a (při 250 v, AC15)
- Jmenovité napětí (zapojené elektromechanické relé): 110 v DC
- Zkušební napětí (přepínací kontakt/měnič): 2,5 kV AC (50 Hz , 1 min., střídač/měnič)
- Ztrátový výkon při vstupu u un: 3 VA
- Práh sepnutí: 190 v AC
- Práh vypnutí 170 v AC
- Vstupní obvod: RC člen s přepínačem prahových hodnot
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
PLC-RSC-230AC/21-21/SO46/HI
- Připojení
šroubovací
- Řídicí napětí (min.)
190 V/AC
- Řídicí napětí (max.)
264 V/AC
- Reakční doba
10 ms
- Čas rozpadu
8 ms
- Typ kontaktu
2 přepínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
S mostovým usměrňovačem
IP20
- Max. teplota
50 °C
- Min. teplota
-40 °C
- Hloubka
94 mm
- Šířka
14 mm
- V
80 mm
- Rozm.
(š x v x h) 14 x 80 x 94 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relé modul 2 přepínací kontakty Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563321 Phoenix Contact PLC-RSC-230AC/21-21/SO46/HI Relé modul 2 přepínací kontakty Piece 10 ks
Popis
PLC ROZHRANÍ sestávající ze základní svorky PLC-BSC.../21-21/SO46/HI se šroubovým připojením a zásuvným miniaturním relé s výkonovým kontaktem, 2 měniče, jmenovité vstupní napětí 230 v AC, s definovanými prahovými a spínacími prahy
