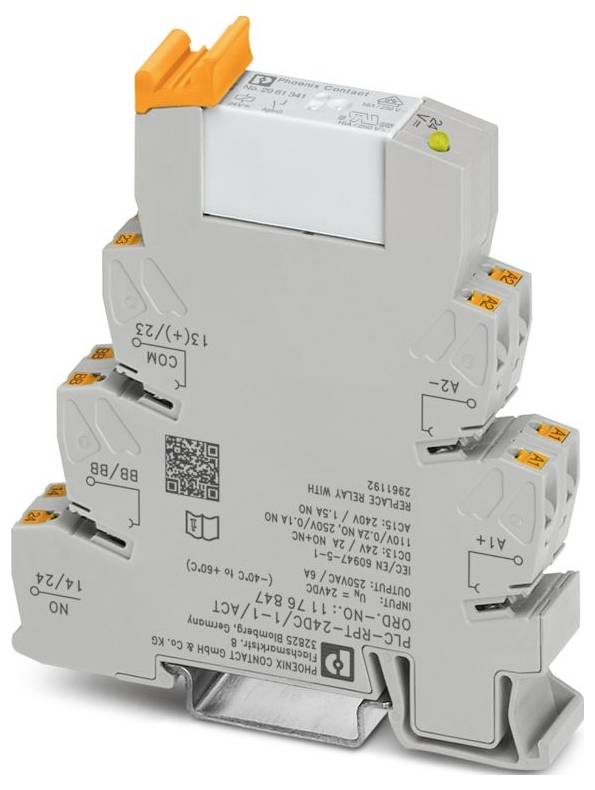

Ilustrační obrázek
Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relé modul 2 spínací kontakty 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Relé modul
Typ kontaktu
2 spínací kontakty
Spínací napětí (max.)
250 V DC/AC
Typ
PLC-RPT- 24DC/ 1- 1/ACT
Připojení
Push-in připojení pružinovou svorkou
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
342,98 Kč
3
6% = 56,91 Kč
324,01 Kč
5
8% = 132,90 Kč
316,40 Kč
10
9% = 315,90 Kč
311,39 Kč
25
11% = 932,25 Kč
305,69 Kč
50
13% = 2 180,00 Kč
299,38 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Celková cena (342,98 Kč / kus)
342,98 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: ROZHRANÍ PLC
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,2 mm² 2,5 m²; 2x 0,5 m²... 1 m² (kabelová dutinka TWIN)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 14 mm
- Výška: 80 mm
- Hloubka: 94 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 10 mm
- Montážní poloha: libovolná
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,43 W.
- Provozní režim: 100 % ED
- Rozsah vstupního napětí: 20,2 v DC... 33,6 V DC (20 °C)
- Montážní pokyny: Stohovatelné bez vzdáleností
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Ochranné zapojení: Ochrana proti přepólování | dioda proti přepólování; nulová dioda | nulová
- Spínací napětí nejvýše: 250 v AC/DC (při napětí vyšším než 250 v (L1, L2, L3) mezi stejnými svorkami sousedních modulů se nasadí oddělovací deska PLC-ATP. Potenciálové přemostění se provádí pomocí FBST 8-PLC... nebo... FBST 500...)
- Použití: Výstupní funkce
- Spínací proud max. 25 a (20 ms)
- Izolace: Základní izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 12.09.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 24 V DC
- Typický vstupní proud při un: 18 mA
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 2 spínací kontakty
- Trvalý mezní proud: 6 A.
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- Normy / předpisy: Normy / předpisy
- Jmenovité izolační napětí: 250 v AC
- Jmenovité rázové napětí: 4 kV (bezpečné oddělení, zesílená izolace a 6 kV mezi vstupním obvodem a výstupním proudovým obvodem)
- Vlastnosti izolace: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Izolační vlastnosti: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Vzdušné a povrchové vzdálenosti mezi elektrickými obvody: Vzdušné a povrchové vzdálenosti mezi elektrickými obvody
- Stupeň krytí (patice pro relé): IP20
- Druh ochrany (relé): RT III
- Stupeň krytí (místo instalace): ≤ IP54
- Spínání: Spínání
- Životnost: 3x 107 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz, 1 min.)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Doba odezvy obvykle: 8 ms
- Doba odpadu obvykle: 10 ms
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 5 v (10 mA)
- Spínací proud minimální: 10 mA (5 v)
- VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 144 W (24 V DC); 96 W (48 V DC); 60 W (60 V DC); 44 W (110 V DC) ; 60 W (220 V DC); 1500 VA (250 V AC)
- Spínací výkon: Minimální: 50 mW
- SPÍNACÍ SCHOPNOST: 2 A (24 V (DC13)); 0,2 A (250 V (DC-13)); 3 A (24 V (AC15)) ; 3 A (120 V (AC15)); 3 A (250 V (AC15))
- Zkušební napětí (otevřený kontakt): 1 kVeff (50 Hz, 1 min.)
- Jmenovité napětí (zapojené elektromechanické relé): 24 v DC
- Výstupní ztrátový výkon při un: 0,43 W.
- Zkušební napětí (spínací kontakt/spínací kontakt): 2,5 kVeff (50 Hz, 1 min.)
- Kategorie produktu
Relé modul
- Typ
PLC-RPT- 24DC/ 1- 1/ACT
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
20.2 V/DC
- Řídicí napětí (max.)
33.6 V/DC
- Reakční doba
8 ms
- Čas rozpadu
10 ms
- Typ kontaktu
2 spínací kontakty
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
1500 VA
- Vlastnosti
S diodou s pólovou ochranou
IP20
- Max. teplota
70 °C
- Min. teplota
-40 °C
- Hloubka
94 mm
- Šířka
14 mm
- V
80 mm
- Rozm.
(š x v x h) 14 x 80 x 94 mm
- Obsah
1 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relé modul 2 spínací kontakty 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3565607 Phoenix Contact PLC-RPT- 24DC/ 1- 1/ACT Relé modul 2 spínací kontakty 1 ks
Popis
PLC ROZHRANÍ pro výstupní funkce, skládá se ze základní svorky PLC-BPT.../ACT s připojením Push In a miniaturním zásuvným relé s výkonovým kontaktem, pro montáž na DIN lištu NS 35/7,5, 2 spínací kontakty (1-1), vstupní napětí 24 v DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
