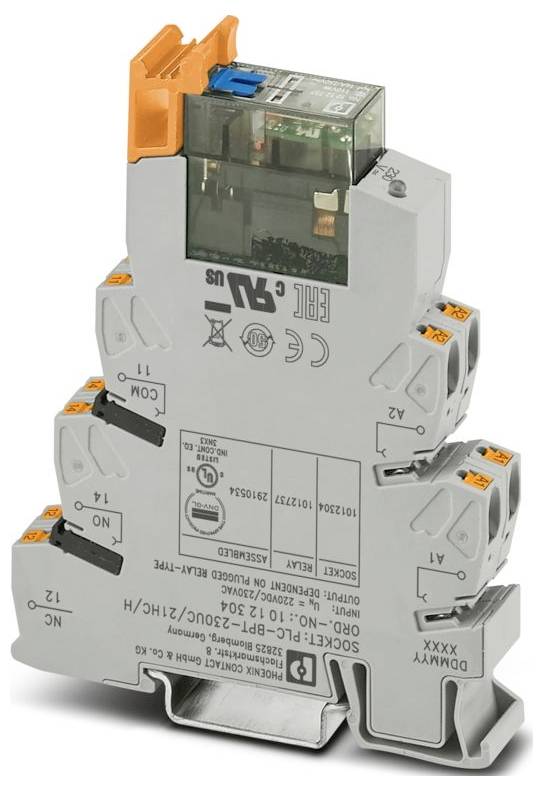

Ilustrační obrázek
Phoenix Contact PLC-RPT-230UC/21HC/MS Relé modul 1 přepínací kontakt Piece 10 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
Relé modul
Typ kontaktu
1 přepínací kontakt
Spínací napětí (max.)
250 V DC/AC
Typ
PLC-RPT-230UC/21HC/MS
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
4 792,56 Kč
3
2% = 350,82 Kč
4 675,62 Kč
5
3% = 817,15 Kč
4 629,13 Kč
10
4% = 1 945,80 Kč
4 597,98 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Celková cena (4 792,56 Kč / kus)
4 792,56 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Skupina výrobků: ROZHRANÍ PLC
- Typ připojení: Připojení Push In
- Flexibilní průřez vodiče: 0,14 mm² 2,5 m²; 0,2 mm²... 2,5 m² (jednoduchá kabelová dutinka); 2x 0,5 m²... 1 m² (kabelová dutinka TWIN)
- Tuhý průřez vodiče: 0,14 mm²... 2,5 mm²
- Průřez vodiče AWG: 26... 14
- Šířka: 14 mm
- Výška: 80 mm
- Hloubka: 104 mm
- Barva: Šedá (RAL 7042)
- Okolní podmínky: Okolní podmínky
- Teplota okolí (provoz): -40 °C ... 50 °C
- Okolní teplota (skladování/transport): -20 °C... 85 °C
- Nadmořská výška: ≤ 2000 m
- Normy/předpisy: IEC 60947-5-1
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: III
- Stupeň znečištění: 2
- Délka odizolování: 10 mm
- Montážní poloha: libovolná
- Identifikace: ISA-S71.04. G3 HARSH Group; EN 60068-2-60
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 0,22 W.
- Provozní režim: 100 % ED
- CE: CE
- Certifikát: TAE00196
- Rozsah vstupního napětí: 207 v AC... 264,5 V AC (20 °C); 209 V DC ... 264 V DC (20 °C)
- Montážní pokyny: Stohovatelné bez vzdáleností
- Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
- Směrnice o nízkém napětí: Shoda se směrnicí NS
- Ochranný obvod: Můstkový usměrňovač | můstkový usměrňovač
- Loďařský průmysl: Loďařský průmysl
- Test znečištění: Test výfukových plynů
- Spínací napětí nejvýše: 250 v AC/DC (při napětí vyšším než 250 v (L1, L2, L3) mezi stejnými svorkami sousedních modulů se nasadí oddělovací deska PLC-ATP. Potenciálové přemostění se provádí pomocí FBST 8-PLC... nebo... FBST 500...)
- Použití: Ruční spínač; vysoký trvalý proud
- Spínací proud max. 24 a (20 ms)
- Izolace: Bezpečné oddělení, zesílená izolace
- Úroveň péče o údaje: Úroveň péče o údaje
- Datum poslední péče o údaje: 11.12.2025
- JMENOVITÉ VSTUPNÍ NAPĚTÍ UN: 230 V AC; 220 V DC
- Typický vstupní proud při un: 5 mA
- Zobrazení provozního napětí: žlutá LED
- Provedení kontaktu: 1 přepínací kontakt
- Trvalý mezní proud: 10 A.
- Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
- UL, USA: UL, USA
- UKCA: UKCA
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: D
- HUMIDITY: A
- Vibrace: B/C.
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Jmenovité izolační napětí: 250 v AC
- Impulzní rázové napětí: 6 kV
- Stupeň krytí (patice pro relé): IP20 (patice pro relé)
- Druh krytí (relé): RT II (relé)
- Druh ochrany (místo instalace): ≥ IP54 (umístění instalace)
- Spínání: Spínání
- Životnost - mechanické měření: 5x 106 spínacích cyklů
- Zkušební napětí (vinutí/kontakt): 4 kVeff (50 Hz , 1 min., vinutí/kontakt)
- Strana patogena: Strana patogena
- Spínací chování pohonu: Monostabilní
- Pohon (polarita): Polarizovaný
- Typická doba odezvy: 6 ms (220 v DC); 3 ms ... 15 ms (230 v AC)
- Doba odpadu obvykle: 8 ms (220 v DC)
- Druh spínacího kontaktu: Jednoduchý kontakt
- Materiál kontaktu: AgNi
- Spínací napětí minimální: 12 v (10 mA)
- Spínací proud minimální: 10 mA (12 v)
- VYPÍNACÍ VÝKON (OHMICKÁ ZÁTĚŽ) MAXIMÁLNĚ: 264 W (24 V DC); 62 W (48 V DC); 48 W (60 V DC); 52 W (110 V DC) ; 66 W (220 V DC); 2750 VA (250 V AC)
- SPÍNACÍ VÝKON 2 A (24 V (DC13)); 3 A (230 V, AC15)
- Obvyklé vypínací rozsah: 3 ms... 15 ms (230 v AC)
- Jmenovité napětí (zapojené elektromechanické relé): 110 v DC
- Druh obalu
Piece
- Kategorie produktu
Relé modul
- Typ
PLC-RPT-230UC/21HC/MS
- Připojení
Push-in připojení pružinovou svorkou
- Řídicí napětí (min.)
207 V/AC
- Řídicí napětí (max.)
264.5 V/AC
- Reakční doba
6 ms
- Čas rozpadu
8 ms
- Typ kontaktu
1 přepínací kontakt
- Materiál kontaktu
AgNi
- Spínací napětí (max.)
250 V DC/AC
- Max. spínací výkon
2750 VA
- Vlastnosti
s LED diodou
IP20
- Max. teplota
50 °C
- Min. teplota
-40 °C
- Hloubka
104 mm
- Šířka
14 mm
- V
80 mm
- Rozm.
(š x v x h) 14 x 80 x 104 mm
- Obsah
10 ks
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relé modul 1 přepínací kontakt Piece 10 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580317 Phoenix Contact PLC-RPT-230UC/21HC/MS Relé modul 1 přepínací kontakt Piece 10 ks
Popis
PLC ROZHRANÍ sestávající z patice pro relé a zásuvného výkonového relé s ručním sepnutím, integrované stavové LED, připojení push-in, 1 přepínací kontakt, můstkový usměrňovač, VSTUPNÍ NAPĚTÍ 230 V AC / 220 V DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
