Name: Phoenix Contact MACX MCR-TC-I Měřicí převodník teploty 1050228
Brand: Phoenix Contact
SKU: 3562252
Availability: SoldOut

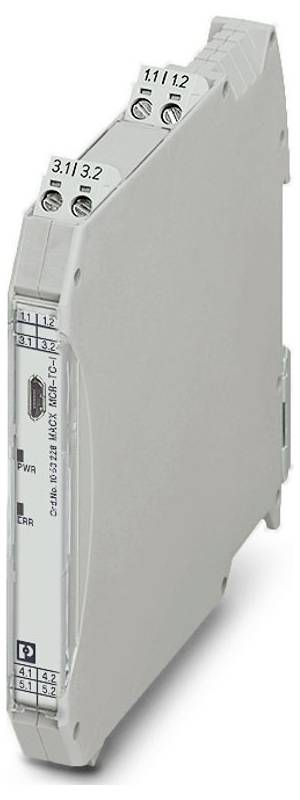

Phoenix Contact MACX MCR-TC-I Měřicí převodník teploty 1050228-0

Ilustrační obrázek

Typ

MACX MCR-TC-I

Napájecí napětí

24 V/DC

Rozm.

(Ø x v) 2 mm x 112.5 mm

Připojení

Šroubové spojení

Číslo výrobce

1050228

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (6 342,98 Kč / kus)

6 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment: 0,5 Nm 0,6 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14
Šířka: 12,5 mm
Výška: 112,5 mm
Hloubka: 113,7 mm
Barva: Šedá (RAL 7042)
Materiál pouzdra: PA 6.6-FR
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 49 °C
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m (technické údaje se vztahují k nadmořské výšce ≤ 2000 m nad NN. Pro výškové polohy >2000 m nad NN viz datový list.)
Normy/předpisy: EN 61000-4-6
Poznámka: Během procesu ovlivňování může dojít k malým odchylkám.
Způsob montáže: Montáž na DIN lištu
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
Délka odizolování: 7 mm
ATEX: NORMA ATEX
IECEx: IECEx
Označení: 1122Ex ec IC IIC T4 GC
UL, USA/Kanada: UL, USA/Kanada
Ztrátový výkon: ≤ 0,76 W
Rozsah napájecího napětí: 19,2 v DC... napájení 18 - 30 V DC
CE: CE
Certifikát: BY/112 02.01 TP012 103.01 00082
Signál: Signál
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Rušivé vyzařování: Rušení
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Ovlivňování vedením: Ovlivňování vedením
Loďařský průmysl: Loďařský průmysl
INMETRO: INMETRO
Odolnost vůči rušení EN 61000-6-2
Indikace stavu: Zelená LED (napájecí napětí); červená LED, blikající 2,8 Hz (chyba vedení, senzor na vstupu nebo výstupu, ERR); červená LED, blikající 1,4 Hz (simulační provoz, ERR); červená LED, trvale zapnutelná (měřič modulátoru, (ERR)
Označení: Rušení šířené vedením
Galvanické oddělení vstupu a výstupu: Ano
Použití: Teplota
Napájení
Maximální odběr proudu: < 40 mA (24 v DC)
Počet kanálů: 1
Omezení použití: Omezení použití
EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
Izolace: Bezpečné oddělení
Třída hořlavosti podle UL 94 (pouzdro): V0 (pouzdro)
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: B
HUMIDITY: B
Vibrace: A
EMC: B
enclosure: Required protection according to the Rules shall be provided upon installation on board
Jmenovité izolační napětí: 150 v eff
Zkušební napětí: 1,75 kV
Zátěž/výstupní zátěž proudový výstup: ≤ 600 Ω
Funkčnost
Počet výstupů: 1
Jmenovité napájecí napětí: 24 v DC -20 % ... +25 %
Galvanické oddělení: Galvanické oddělení
Koeficient teploty typický: 0,01 %/K.
Příkon: ≤ 1 W.
Vstupní signál: Teplota; napětí
Výstupní signál proudu: 0 mA... 20 mA; 4 mA... 20 mA (sil)
Typická odchylka od měřené hodnoty: 1 %
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Konfigurace: Software
Počet vstupů: 1
EX-Installation (EPL): GC; div. 2
EAC EX: EAC EX
Galvanické oddělení vstup/výstup IEC/EN 60079-11: Galvanické oddělení vstupu/výstupu IEC/EN 60079-11
Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
Galvanické oddělení vstup/výstup/napájení IEC/EN 61010-1: Galvanické oddělení vstupu/výstupu/napájení IEC/EN 61010-1
Měření: Měření
Galvanické oddělení vstup/napájení IEC/EN 60079-11: Galvanické oddělení vstupu/napájení IEC/EN 60079-11
Rozsah měření teploty: -250 °C... 2500 °C (rozsah v závislosti na typu senzoru)
Rozsah měření teploty: Min. 50 k u termočlánků, 10 % jmenovitého rozsahu jednotlivých oblastí pro zdroje mV
POUŽITELNÉ TYPY SENZORŮ (TC): B, E, J, K, N, R, S, T, L, U, C, D, A-1, A-2, A-3, m, LR
Signál: Proud: Signál: Proud
Skoková odezva (0 až 99 %): ≤ 1,7 sekund
Testovací konektor: Testovací zdířka
Průměr max. 2 mm
Systematic Capability: Systematic Capsability
Chyba studeného místa maximálně ± 2 K.
Typicky chyba přenosu: 0,1 % (úplné určení chyby přenosu viz datový list)
Rozsah měření teploty: Termočlánek typu B: 500 °C... 1820 °C
Rozsah měření teploty: Termočlánek typu E: -230 °C... 1000 ℃
Rozsah měření teploty: Termočlánek typu J: -210 °C... 1200 °C
Rozsah měření teploty: Termočlánek typu k: -250 °C... 1372 °C
Rozsah měření teploty: Termočlánek typu N: -200 °C... 1300 °C
Rozsah měření teploty: Termočlánek typu R: -50 °C... 1768 °C
Rozsah měření teploty: Termočlánek typu s: -50 °C... 1768 °C
Rozsah měření teploty: Termočlánek typu T: -200 °C... -70 až 400 °C
Rozsah měření teploty: Termočlánek typu L: -200 °C... 900 °C
Rozsah měření teploty: Termočlánek typu u: -200 °C... 600 ℃
Rozsah měření teploty: Termočlánek typu C: 0 °C... 2315 °C
Rozsah měření teploty: Termočlánek typu D: 0 °C... 2315 °C
Rozsah měření teploty: Termočlánek typu A1 GOST: 0 °C... 2500 °C
Rozsah měření teploty: Termočlánek typu A2 GOST: 0 °C... 1800 °C
Rozsah měření teploty: Termočlánek typu A3 GOST: 0 °C... 1800 °C
Rozsah měření teploty: Termočlánek typu M GOST: -200 °C... 100 °C
Rozsah měření teploty: Termočlánek typu L GOST: -200 °C... -50 °C až 800 °C
Rozsah lineárního signálu mV: -1000 mV... 1000 mV
Konfigurovatelné/programovatelné: Ano
Výstupní vlnění (proud): < 15 µASS;< 10 µArms
Chování při vadě snímače: Volně definovatelné
Rozsah nadmořské výšky (≤ 2000 m): Rozsah nadmořské výšky (≤ 2000 m)
Rozsah nadmořské výšky (≤ 3000 m): Rozsah nadmořské výšky (≤ 3000 m)
Výškový > rozsah: 4000 m... 5000 m
Rozsah nadmořské výšky (≤ 4000 m): Rozsah nadmořské výšky (≤ 4000 m)
Rozsah nadmořské výšky (≤ 5000 m): Rozsah nadmořské výšky (≤ 5000 m)
EAC EX: EAC EX

Typ: MACX MCR-TC-I

Napájecí napětí: 24 V/DC

Rozm.: (Ø x v) 2 mm x 112.5 mm

Připojení: Šroubové spojení

Číslo výrobce: 1050228

Šířka: 12.5 mm

V: 112.5 mm

Délka: 113.7 mm

(Ø): 2 mm

Max. okolní teplota: 49 °C

Min. okolní teplota: -40 °C

Hmotnost: 0.15 kg

UKCA: Ano

Kategorie produktu: převodník teploty

Ke stažení

List technických údajů

List technických údajů 3562252 Phoenix Contact MACX MCR-TC-I Měřicí převodník teploty 1050228

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3562252 Phoenix Contact MACX MCR-TC-I Měřicí převodník teploty 1050228

Popis

Měřicí převodník: Převádí signály z termočlánků a mV zdrojů na 0/4-20 mA signály. Volně programovatelný, galvanické 3-cestné oddělení, šroubové připojení, sil.
