Name: Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Měřicí převodník teploty 1291955
Brand: Phoenix Contact
SKU: 3582748
Availability: SoldOut

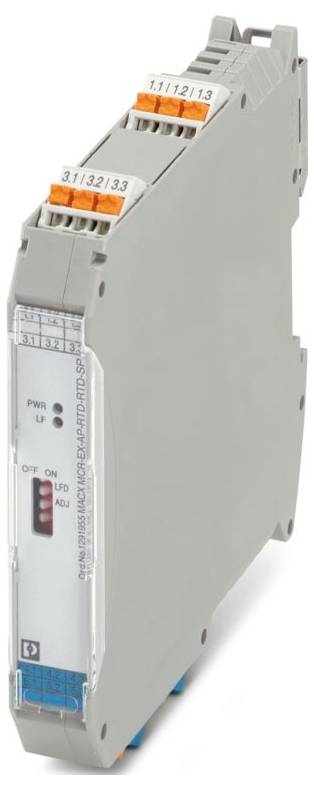

Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Měřicí převodník teploty 1291955-0

Ilustrační obrázek

Typ

MACX MCR-EX-AP-RTD-RTD-SP

Napájecí napětí

24 V/DC

Rozm.

(d x š x v) 113.7 x 17.5 x 107.8 mm

Připojení

Připojení Push In

Provozní teplota

-20 °C (min)

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (9 850,41 Kč / kus)

9 850,41 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: Připojení Push In
Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 17,5 mm
Výška: 107,8 mm
Hloubka: 113,7 mm
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PA 6.6
Okolní podmínky: Okolní podmínky
Ochrana: IP20 (svorky); IP30 (pouzdro)
Teplota okolí (provoz): -20 °C ... 70 °C (samostatný přístroj: Montážní poloha libovolná); -20 °C... 60 °C (skupinová montáž: Vertikální nosná lišta bez proudění vzduchu); -20 °C... 65 °C (skupinová montáž: Vertikální nosná lišta s cirkulací vzduchu); -20 °C... 65 °C (skupinová montáž: Horizontální nosná lišta bez proudění vzduchu); -20 °C... 70 °C (skupinová montáž: Horizontální nosná lišta s cirkulací vzduchu)
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC/EN 60079-11
Způsob montáže: NS 35/15, NS 35/7,5
Přípustná vlhkost vzduchu (provoz): ≤ 95 % (bez rozmrazování)
Délka odizolování: 8 mm
Montážní poloha: Svislá, vodorovná
Poznámka k provozu: Nastavení 2 vodičů pomocí DIP spínače ADJ
Max. Vnitřní indukčnost li: Zanedbatelná
ATEX: NORMA ATEX
IECEx: IECEx
Označení: [EX ia ga] IIC;[EX ia da] IIIC; EX na NC [ia ga] IIC T4 GC;[EX ia mA] I.
Ztrátový výkon: ≤ 600 mW
Rozsah napájecího napětí: 18 v... 31,2 V
Připojovací technika: 2, 3, 4 vodiče
Poznámka k použití: Přesnost, typické údaje v % základního rozsahu měření při un, 23 °C.
Elektromagnetická kompatibilita: Zkoušena podle následujících norem a předpisů: EN 61326-1 pro průmyslové použití, NAMUR ne 21
Spínací napětí max. 30 V.
Zobrazení stavu: Zelená LED dioda (napájecí napětí); červená LED dioda (chyba vedení)
Galvanické oddělení vstupu a výstupu: Ano
Napájení
Počet kanálů: 1
Ochrana proti přepólování: Ano
Jmenovité izolační napětí: 375 VPP
Zkušební napětí 350 v (50 Hz, 60 s)
Bezpečnostní údaje: Bezpečnostní údaje
Max. Výstupní napětí Uo: 6,5 V.
Max. Výstupní proud IO: 16,5 mA
Max. Výstupní výkon po 27 mW
Maximální bezpečnostní napětí okolo 253 v AC
Jmenovité napájecí napětí 24 v DC
Galvanické oddělení: 3-cestné oddělení
Koeficient teploty typický: ≤ 0,1 % (10 k)
Příkon: ≤ 650 mW
Výstupní signál proudu: 5 mA (jmenovitý proud)
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Popis vstupu: Jiskrově bezpečný
Spínací proud maximálně: 100 mA
Výstupní signál napětí: 2 v DC (jmenovité napětí)
EX-Installation (EPL): GC
Galvanické oddělení vstup/výstup IEC/EN 60079-11: Galvanické oddělení vstupu/výstupu IEC/EN 60079-11
EX i-elektrické obvody (EPL): GA; DA; mA
Max. Vnitřní kapacita CI: Zanedbatelná
Max. Přípustný celkový odpor vedení: ≤ 50 Ω (na žíla, 2vodičové zapojení); ≤ 100 Ω (na žíla, 3, 4 vodičové zapojení)
Měření: Měření
Chování při přenosu signálu: In = Out
Galvanické oddělení vstup/napájení IEC/EN 60079-11: Galvanické oddělení vstupu/napájení IEC/EN 60079-11
Galvanické oddělení vstup / výstup pro hlášení chyb IEC/EN 60079-11: Galvanické oddělení vstupu / výstupu pro hlášení chyb IEC/EN 60079-11
Galvanické oddělení vstupu/konfigurační rozhraní IEC/EN 60079-11: Galvanické oddělení vstupu/konfigurační rozhraní IEC/EN 60079-11
Galvanické oddělení výstup 1 / výstup 2: Galvanické oddělení výstup 1 / výstup 2
Galvanické oddělení výstup/napájení: Galvanické oddělení výstupu/napájení
Galvanické oddělení výstupu / konfigurační rozhraní: Galvanické oddělení výstupu / konfigurační rozhraní
Galvanické oddělení výstup/napájení/výstup pro hlášení chyb: Galvanické oddělení výstupu/napájení/výstupu pro hlášení chyb
Použitelné typy senzorů (RTD): PT 100
Rozsah lineárního odporu: 18 Ω... 391 Ω (PT 100)
Analogový: Odporový teploměr: Odporový teploměr
Odpor výstupního signálu 400 Ω
Rozsah výstupního signálu odporu: 18 Ω... 391 Ω (PT 100)
Doba zakmitnutí (settling time): < 10 ms (10 % ... 90 %, multiplexer)
Rozsah nastavení: < 1 s (vstup / výstup)
Napájení senzoru: 200 µA... 5 mA
Hlášení: Signalizační výstup: Hlásí: Poruchový signalizační výstup
IIa (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 900 mH / 1000 μF
IIB/IIIC (jednoduchý elektrický obvod): Max. Vnější indukčnost Lo / max. Vnější kapacita co: 450 mH / 570 μF
IIC (jednoduchý elektrický obvod): Max. Vnější indukčnost Lo / max. Vnější kapacita co: 120 mH / 25 μF
I (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 1000 mH / 1000 μF
IIB/IIIC (smíšený elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 100 mH / 5,3 μF, 20 mH / 6,9 μF, 2 mH / 11 μF, 0,5 mH / 15 μF
IIC (smíšený elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 50 mH / 1,1 μF, 5 mH / 1,7 μF, 1 mH / 2,3 μF, 0,2 mH / 3,4 μF

Typ: MACX MCR-EX-AP-RTD-RTD-SP

Napájecí napětí: 24 V/DC

Rozm.: (d x š x v) 113.7 x 17.5 x 107.8 mm

Připojení: Připojení Push In

Provozní teplota: -20 °C (min)

Min. provozní teplota: -20 °C

Číslo výrobce: 1291955

Šířka: 17.5 mm

V: 107.8 mm

Délka: 113.7 mm

Max. okolní teplota: 70 °C

Min. okolní teplota: -20 °C

Hmotnost: 0.02222 kg

UKCA: Ano

Kategorie produktu: převodník teploty

Ke stažení

List technických údajů

List technických údajů 3582748 Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Měřicí převodník teploty 1291955

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3582748 Phoenix Contact MACX MCR-EX-AP-RTD-RTD-SP Měřicí převodník teploty 1291955

Popis

EX i odporový transformátor pro jiskrově bezpečný provoz odporových teploměrů PT 100 ve 2, 3 nebo 4 vodičové technice a odporových čidýchorů. Hodnoty měřené na vstupu EX i se přenášejí na výstup Non EX i v poměru 1:1. Počet kanálů: 1, standardní konfigurace, 3-cestné oddělení, připojení Push In
