Name: Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Měřicí převodník teploty 1290849
Brand: Phoenix Contact
SKU: 3582758
Availability: SoldOut

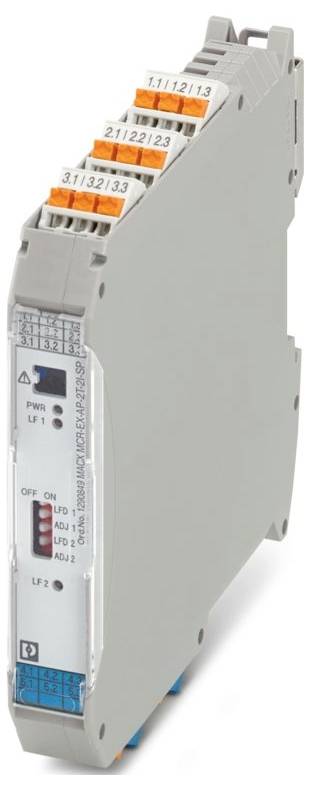

Štíhké, šedé elektronické zařízení pro průmyslovou automatizaci s označenými oranžovými konektory na horní straně a indikačními světly na přední straně.

Ilustrační obrázek

Typ

MACX MCR-EX-AP-2T-2I-SP

Napájecí napětí

24 V/DC

Rozm.

(d x š x v) 113.7 x 17.5 x 107.8 mm

Připojení

Push-In připojení; 4-pólová zásuvková zásuvka

Číslo výrobce

1290849

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (14 458,68 Kč / kus)

14 458,68 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Skupina produktů: MACX Analog
Typ připojení: 4-pólová zásuvka
Flexibilní průřez vodiče: 0,2 mm² 1,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
Průřez vodiče AWG: 24... 16
Šířka: 17,5 mm
Výška: 107,8 mm
Hloubka: 113,7 mm
Třída hořlavosti podle UL 94: V0
Materiál pouzdra: PA 6.6
Okolní podmínky: Okolní podmínky
Ochrana: IP20 (svorky); IP30 (pouzdro)
Teplota okolí (provoz): -20 °C ... 70 °C (samostatný přístroj: Montážní poloha libovolná); -20 °C... 40 °C (skupinová montáž: Vertikální nosná lišta bez proudění vzduchu); -20 °C... 60 °C (skupinová montáž: Vertikální nosná lišta s cirkulací vzduchu); -20 °C... 50 °C (skupinová montáž: Horizontální nosná lišta bez proudění vzduchu); -20 °C... 70 °C (skupinová montáž: Horizontální nosná lišta s cirkulací vzduchu)
Okolní teplota (skladování/transport): -40 °C... 80 °C
Nadmořská výška: ≤ 2000 m
Normy/předpisy: IEC/EN 60079-11
Poznámka: Pro aplikaci všechny funkce přístroje i diagnóza
Způsob montáže: NS 35/15, NS 35/7,5
Přípustná vlhkost vzduchu (provoz): ≤ 95 % (bez rozmrazování)
Délka odizolování: 8 mm
Montážní poloha: Svislá, vodorovná
Poznámka k provozu: Nastavení 2 vodičů pomocí DIP spínače ADJ
Max. Vnitřní indukčnost li: Zanedbatelná
ATEX: NORMA ATEX
IECEx: IECEx
Označení: [EX ia ga] IIC;[EX ia da] IIIC; EX na NC [ia ga] IIC T4 GC;[EX ia mA] I.
Ztrátový výkon: ≤ 1,9 W
Rozsah napájecího napětí: 18 v... 31,2 V
Připojení: Vodič: 3 vodiče
Poznámka k použití: Vstupní veličiny lze nastavit pomocí softwaru Ispac Wizard nebo DIP spínače.
Elektromagnetická kompatibilita: Zkoušena podle následujících norem a předpisů: EN 61326-1 pro průmyslové použití, NAMUR ne 21
Spínací napětí max. 30 V.
Zobrazení stavu: Zelená LED dioda (napájecí napětí); červená LED dioda (chyba vedení)
Označení: Konfigurační rozhraní
Galvanické oddělení vstupu a výstupu: Ano
Napájení
Počet kanálů: 2
Ochrana proti přepólování: Ano
Jmenovité izolační napětí: 375 VPP
Zkušební napětí 350 v (50 Hz, 60 s)
Bezpečnostní údaje: Bezpečnostní údaje
Max. Výstupní napětí Uo: 6,5 V.
Max. Výstupní proud IO: 19,7 mA
Max. Výstupní výkon po: 32 mW (lineární charakteristika)
Maximální bezpečnostní napětí okolo 253 v AC
Funkčnost
Jmenovité napájecí napětí 24 v DC
Galvanické oddělení: 5-cestné oddělení
Koeficient teploty typický: ≤ 0,1 % (10 k)
Provedení: RS-232-C.
Příkon: ≤ 1,9 W
Výstupní signál proudu: 0 mA... 20 mA (konfigurovatelné); 4 mA... 20 mA (konfigurovatelné); 0 mA... 21 mA (funkce)
Hloubka NS 35/7,5: 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Konfigurace: Software
Popis vstupu: Potenciometr
Spínací proud maximálně: 100 mA
EX-Installation (EPL): GC
Galvanické oddělení vstup/výstup IEC/EN 60079-11: Galvanické oddělení vstupu/výstupu IEC/EN 60079-11
EX i-elektrické obvody (EPL): GA; DA; mA
Max. Vnitřní kapacita CI: Zanedbatelná
Max. Přípustný celkový odpor: ≤ 1000 Ω (na žíla)
Měření: Měření
Galvanické oddělení vstup/napájení IEC/EN 60079-11: Galvanické oddělení vstupu/napájení IEC/EN 60079-11
Galvanické oddělení vstup / výstup pro hlášení chyb IEC/EN 60079-11: Galvanické oddělení vstupu / výstupu pro hlášení chyb IEC/EN 60079-11
Galvanické oddělení vstupu/konfigurační rozhraní IEC/EN 60079-11: Galvanické oddělení vstupu/konfigurační rozhraní IEC/EN 60079-11
Galvanické oddělení výstup 1 / výstup 2: Galvanické oddělení výstup 1 / výstup 2
Galvanické oddělení výstup/napájení: Galvanické oddělení výstupu/napájení
Galvanické oddělení výstupu / konfigurační rozhraní: Galvanické oddělení výstupu / konfigurační rozhraní
Galvanické oddělení výstup/napájení/výstup pro hlášení chyb: Galvanické oddělení výstupu/napájení/výstupu pro hlášení chyb
Použitelné typy senzorů (RTD): PT 100, PT 250, PT 500, PT 1000, PT 2000, ni 100, ni 500, ni 1000, M50, M53, M100
Rozsah lineárního odporu: 50 Ω... 500 Ω; 0,5 kΩ... 5 kΩ; 1 kΩ... 10 kΩ; 10 kΩ... 100 kΩ (s paralelním 10 kΩ bočníkem, bez sledování přerušení drátu)
Hlášení: Signalizační výstup: Hlásí: Poruchový signalizační výstup
IIa (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 700 mH / 1000 μF
IIC (jednoduchý elektrický obvod): Max. Vnější indukčnost Lo / max. Vnější kapacita co: 90 mH / 25 μF
I (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 700 mH / 1000 μF
Rozsah měření teploty: -200 °C... 1800 °C (rozsah v závislosti na typu senzoru)
Rozsah měření teploty: ≥ 36 k (rozsah závisí na typu senzoru)
POUŽITELNÉ TYPY SENZORŮ (TC): B, E, J, K, N, R, S, T, L, U, XK
Signál: Proud: Signál: Proud
Zátěž: 0 Ω... 600 Ω (na kanál)
IIB (jednoduchý elektrický obvod): Max. Vnější indukce Lo / max. Vnější kapacita co: 330 mH / 570 μF
Software: ISac Wizard 9199

Typ: MACX MCR-EX-AP-2T-2I-SP

Napájecí napětí: 24 V/DC

Rozm.: (d x š x v) 113.7 x 17.5 x 107.8 mm

Připojení: Push-In připojení; 4-pólová zásuvková zásuvka

Číslo výrobce: 1290849

Šířka: 17.5 mm

V: 107.8 mm

Délka: 113.7 mm

Hmotnost: 0.1331 kg

UKCA: Ano

Kategorie produktu: převodník teploty

Ke stažení

List technických údajů

List technických údajů 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Měřicí převodník teploty 1290849

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3582758 Phoenix Contact MACX MCR-EX-AP-2T-2I-SP Měřicí převodník teploty 1290849

Popis

EX i měřicí převodník, EX i vstupní signály odporových teploměrů ve 2, 3 nebo 4-vodičové technice, termočlánky a zdroje mV jsou aktivní 0 mA / 4 mA ... 20 mA non EX i signály. Počet kanálů: 2, standardní konfigurace, 5-cestné oddělení, připojení Push In

Tento text byl přeložen strojově.
