Name: Phoenix Contact FA MCR-HT-TS-I-OLP Měřicí převodník hlavy 1105515
Brand: Phoenix Contact
SKU: 3564080
Availability: SoldOut

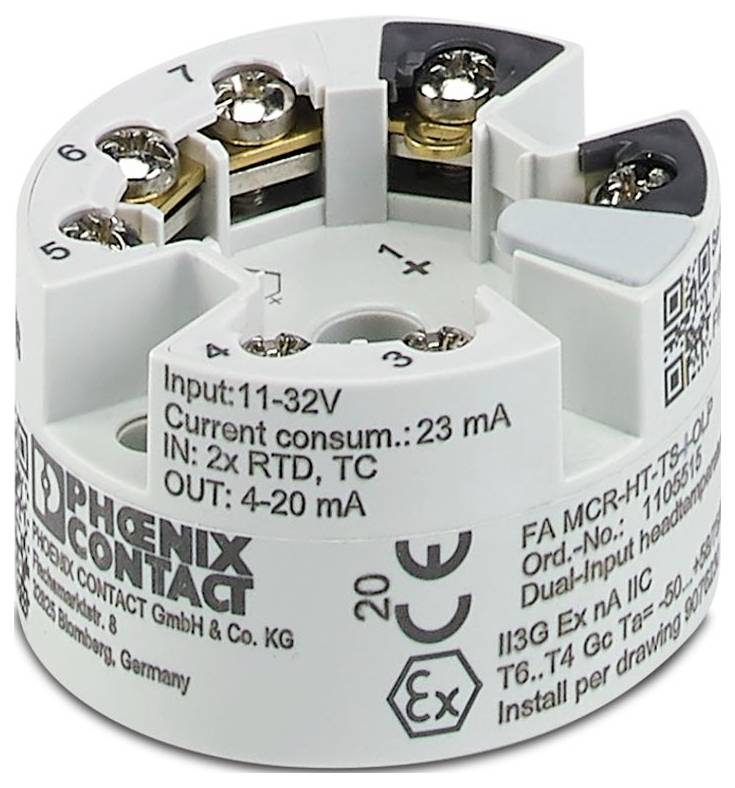

Phoenix Contact FA MCR-HT-TS-I-OLP Měřicí převodník hlavy 1105515-0

Ilustrační obrázek

Typ

FA MCR-HT-TS-I-OLP

Napájecí napětí

11 V DC ... 42 V DC V/DC

Připojení

Šroubové spojení

Provozní teplota

-40 °C (min)

Min. provozní teplota

-40 °C

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (10 202,48 Kč / kus)

10 202,48 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Produktová řada: Field Analog
Typ připojení: Šroubové připojení
Závit šroubu: M3
Utahovací moment 0,35 Nm
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
Průřez vodiče AWG: 24... 14
Okolní podmínky: Okolní podmínky
Stupeň krytí: IP00 (při vestavbě v poli IP66/67, NEMA 4X)
Teplota okolí (provoz): -40 °C ... 85 °C; -40 °C... 70 °C (aktivní sil)
Okolní teplota (skladování/přeprava): -50 °C... 100 °C
Nadmořská výška: ≤ 4000 m (nad mořem)
Způsob montáže: Montáž; montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie: II
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (povoleno ponoření)
Délka odizolování: 8 mm
ATEX: NORMA ATEX
Přenosová rychlost: 1200 baud
Označení: 3
UL, USA/Kanada: UL, USA/Kanada
Rozsah napájecího napětí: Napájení pomocí smyčky, není zapotřebí externí napájení; 11 v DC... 42 V DC (STANDARDNÍ); 11 V DC... 32 V DC (SIL AKTIVNÍ)
CE: CE
CERTIFIKÁT: DNV GL TAA00002GX
Rozsah vstupního napětí: -20 mV... 100 mV (minimální rozpětí: 5 mV)
Montážní pokyny: Montáž do přípojné hlavy B podle DIN EN 50446
Klimatická třída C1
CSA: CSA
Loďařský průmysl: Loďařský průmysl
Podporované protokoly: TVRDÉ
Galvanické oddělení vstupu a výstupu: Ano
Napájení
Počet kanálů: 2
Zpoždění zapnutí: Zařízení pro doplňování 10 s (HART); na spuštění 28 s (naměřená hodnota)
Údaje pro stavbu lodí: Údaje pro stavbu lodí
Teplota: D
HUMIDITY: B
Vibrace: B
EMC: B
Enclosure: C
Zkušební napětí: 2 kV AC (50 Hz, 60 s)
Funkčnost
FM
Datová komunikace (Bypass): Datová komunikace (Bypass)
Výstupní signál proudu: 4 mA... 20 mA (HART); 20 mA... 4 mA (HART)
Výstupní signál max. Proudu: 23 mA
Konfigurace: Software; HART
Počet vstupů: 2
EX-Installation (EPL): GC; div. 2
Safety Integrity Level (sil, IEC 61508): Safety Integrity Level (sil, IEC 61508)
Měření: Měření
Použitelné typy senzorů (RTD): PT, ni, Cu senzory: 2, 3, 4 vodiče
Rozsah lineárního odporu: 10 Ω... 2000 Ω (minimální rozpětí: 10 Ω)
Rozsah měření teploty: -250 °C... 2500 °C (rozsah závisí na typu senzoru); -200 °C... 850 °C (PT 100)
Rozsah měření teploty: > 10 k (RTD);> 50 k (TC)
POUŽITELNÉ TYPY SENZORŮ (TC): A, B, C, D, E, J, K, L, N, R, S, T, U
Signál: Proud: Signál: Proud
ZÁTĚŽ: (UB - 11 V) / 0,023 A.
Skoková odezva (0 - 99 %): 0,8 s (TC)
Galvanické oddělení vstup/výstup: Galvanické oddělení vstupu/výstupu
TVRDÉ kódování: FSK ± 0,5 mA
HART verze 7
Síťový frekvenční filtr 50/60 Hz
Komunikační odpor: ≥ 250 Ω
Systematic Capability: Systematic Capsability

Typ: FA MCR-HT-TS-I-OLP

Napájecí napětí: 11 V DC ... 42 V DC V/DC

Připojení: Šroubové spojení

Provozní teplota: -40 °C (min)

Min. provozní teplota: -40 °C

Číslo výrobce: 1105515

Max. okolní teplota: 85 °C

Min. okolní teplota: -40 °C

Hmotnost: 0.1887 kg

UKCA: Ano

Kategorie produktu: převodník teploty

Ke stažení

List technických údajů

List technických údajů 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Měřicí převodník hlavy 1105515

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564080 Phoenix Contact FA MCR-HT-TS-I-OLP Měřicí převodník hlavy 1105515

Popis

Hlavový převodník napájený z výstupní smyčky pro přenos až 2 signálů senzorů RTD a TC senzorů, dále pro odporové a napěťové výstupy nad 4 mA ... 20 mA HART, standardní konfigurace, Safety Integrity Level (sil, IEC 61508): 2, Sysystématic Capability: 3, šroubové připojení

Tento text byl přeložen strojově.
