Name: Phoenix Contact ECM-UC-100A-MRTU Měřicí převodník
Brand: Phoenix Contact
SKU: 3566016
Availability: SoldOut

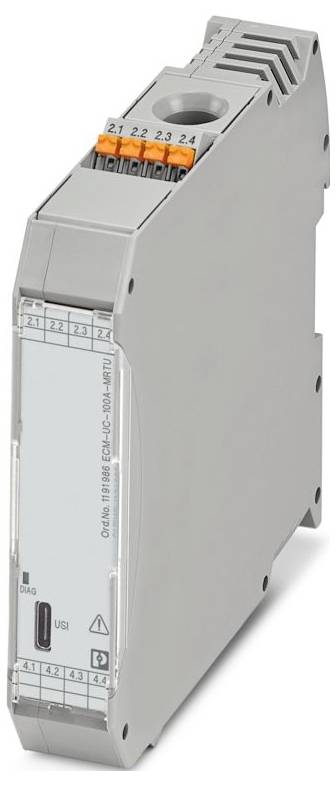

Phoenix Contact ECM-UC-100A-MRTU Měřicí převodník-0

Ilustrační obrázek

Rozm.

(d x š) 113.8 mm x 22.6 mm

Typ

ECM-UC-100A-MRTU

Připojení

Push-in připojení pružinovou svorkou

Připojení

Rozhraní RS-485

Šířka

22.6 mm

Datasheety: (PDF)

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (13 144,63 Kč / kus)

13 144,63 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ připojení: RS-485
Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
Průřez vodiče pevný: 25 mm²
Průřez vodiče AWG: 3
Šířka: 22,6 mm
Výška: 106,7 mm
Hloubka: 113,8 mm
Barva: Šedá (RAL 7042)
Třída hořlavosti podle UL 94: V0 (pouzdro)
Materiál pouzdra: PA 6.6-FR
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -40 °C ... 60 °C; -40 °F... 140 °F
Okolní teplota (skladování/transport): -40 °C... 85 °C
Nadmořská výška: ≤ 4000 m
Normy/předpisy: IEC 61010-1
Poznámka: Obsah registru, viz tabulka rejstříků
Izolační vlastnosti: Izolační vlastnosti
Přepěťová kategorie III (300 v)
Stupeň znečištění: 2
Přípustná vlhkost vzduchu (provoz): ≤ 95 % (nekondenzující)
Délka odizolování: 10 mm
Montážní poloha: Vertikálně nebo horizontálně
Označení: IND. CONT. EQ. E238705-E196811
UL, USA/Kanada: UL, USA/Kanada
Průměr: 11 mm
Rozsah napájecího napětí: 9,6 v DC... napájení 18 - 30 V DC
CE: CE
Rozměry výrobku: Rozměry výrobku
Elektromagnetická kompatibilita: Soulad se směrnicí o elektromagnetické kompatibilitě
Směrnice o nízkém napětí: Shoda se směrnicí NS
Rušivé vyzařování: Rušení
Odolnost vůči rušení EN 61000-6-2
Rozsah vstupního proudu: 0 a AC... 100 A AC; -100 A DC... 100 A DC
Označení: Konfigurace rozhraní Modbus/RTU
Hloubka (hloubka přístroje (montáž na nosnou lištu) 114,5 mm (zapuštění na nosnou lištu NS 35/7,5 podle EN 60715)
Napájení
Izolace: Bezpečné oddělení podle IEC/EN 61010-1
Jmenovité izolační napětí: 300 v AC (proti zemi)
Zkušební napětí: 2 kV AC (50 Hz, 60 s)
Jmenovité napájecí napětí 24 v DC
Nadproudová zatížitelnost: 2X V (trvale), v závislosti na prostrčeném vodiči
Teplotní koeficient maximálně: < 0,03 %/k
Přenosová rychlost: 19 200 Bd
Odezva (10 - 90 %): 200 ms (AC/DC); 20 ms (DC)
Maximální chyba při přenosu: 0,5 % (z jmenovité hodnoty rozsahu za jmenovitých podmínek)
PŘÍKON: ≤ 1,8 W (30 V DC)
Rozsah měření frekvence: 0 Hz; 10 Hz... 100 Hz; 10 Hz... 200 Hz; 10 Hz... 500 Hz; 10 Hz... 1000 Hz
ROZSAH MĚŘENÍ: 0 A AC/DC... 50 A AC/DC; 0 A AC/DC... 100 A AC/DC
Měření: Měření
Galvanické oddělení výstup/napájení: Galvanické oddělení výstupu/napájení
Galvanické oddělení vstup/výstup: Galvanické oddělení vstupu/výstupu
Rozsah jmenovitého napájecího napětí: 12 v DC... 24 V DC - 20 % ... +25 %
Galvanické oddělení IEC 61010-2-030: Galvanické oddělení IEC 61010-2-030
Měřicí kategorie III (300 v)
Galvanické oddělení vstup/napájení: Galvanické oddělení vstupu/napájení
Rozsah nastavení vstupního proudu minimální: 0 a AC/DC... 9,4 A AC/DC; 0 A AC/DC... 18,8 A AC/DC
Rozsah nastavení vstupního proudu maximálně: 0 a AC/DC... 62,5 A AC/DC (DIN/EN 61010-1); 0 A AC/DC... 125 A AC/DC (DIN/EN 61010-1); -125 A DC... 125 A DC (DIN/EN 61010-1)
Odolnost proti nárazu: 20 x IN (1 s), v závislosti na prostrčeném vodiči
Tvar křivky: Stejnosměrný, střídavý nebo zkreslený proud
Kulatý vodič: Kulatý vodič
WBM: WBM
IP adresa: 192.168.128.1
Modbus RTU: Modbus RTU
Nastavení adresy: Standardní adresa Modbus: 1
Parita: Even
Závěrné bity: 1
Datové bity: 8

Rozm.: (d x š) 113.8 mm x 22.6 mm

Typ: ECM-UC-100A-MRTU

Připojení: Push-in připojení pružinovou svorkou

Připojení: Rozhraní RS-485

Šířka: 22.6 mm

Délka: 113.8 mm

Napájecí napětí: 24 V/DC

Flexibilní průměr (max.): 2.5 mm²

Pevný průřez (max.): 2.5 mm²

Průřez flexibilní (min.): 0.2 mm²

Průřez pevný (min.): 0.2 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 3566016 Phoenix Contact ECM-UC-100A-MRTU Měřicí převodník

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3566016 Phoenix Contact ECM-UC-100A-MRTU Měřicí převodník

Popis

Měřicí převodník pro měření AC, DC a zkreslených proudů. Konfigurace přes rozhraní USB-C přes webový server (bez 24 v DC). Rozsah měření proudu: 0 a ... 125 A Konfigurace rozhraní Modbus/RTU (RS-485), standardní konfigurace, připojení Push In
