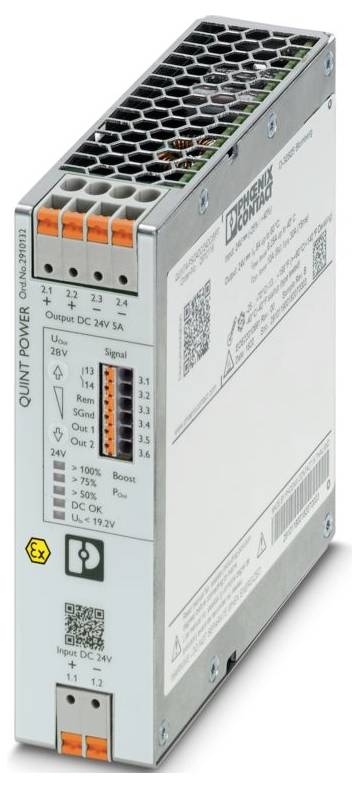

Phoenix Contact 2910132 DC/DC měnič napětí 24 V/DC 24 V/DC 5 A 130 VA Obsah 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Počet
Celková cena (5 535,00 Kč / kus)
5 535,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
DC/DC měniče
Dodatečné informace:
Technické parametry
- Produktová řada: QUINT Power
- Typ připojení: Připojení Push In
- Šířka: 122 mm
- Výška: 130 mm
- Hloubka: 39 mm
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-4-10
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C)
- Délka odizolování: 8 mm
- ATEX: NORMA ATEX
- IECEx: IECEx
- Frekvenční rozsah 50 Hz... 60 Hz
- Označení: IECEx SIQ 19.0003X; EX ec IC T4 GC
- Třída ochrany: Special se SELV input and output
- Frekvence: 300 Hz
- Rozsah jmenovitého vstupního napětí: 24 v DC
- Rozsah vstupního napětí: 24 v DC -25 % ... +40 %
- Široký vstupní rozsah: ne
- Napětí max. 35 v DC (60 s)
- Proudový náraz: typ. 1 A
- Odolný proti nárazu pro spínací proud (I2t): < 0,05 A2S
- Omezovač proudového nárazu 1 A.
- Doba přemostění při výpadku sítě: typ. 14 ms (24 v DC)
- ODBĚR PROUDU 6,9 A (24 V DC)
- Jmenovitý příkon: 130 VA
- Doba zapnutí je typická: 300 ms (z REŽIMU SPÁNKU MODE)
- Čas zapnutí: < 1 s.
- Zajištění vstupu: 15 a (pomalá, interní)
- Výběr vhodné pojistky pro ochranu vstupu: 10 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
- Stupeň účinnosti: typ. 92,2 % (24 V DC)
- Výstupní charakteristika: U/I Advanced; Smart Smart HICCUP; FUSE MODE
- Jmenovité výstupní napětí: 24 V DC
- Rozsah nastavení výstupního napětí (USET): 24 v DC... 28 V DC (> 24 V DC, KONSTANTNÍ VÝKON)
- Jmenovitý výstupní proud (IN): 5 A.
- Statický Boost (ISTAT.Boost): 6,25 A.
- Dynamické Boost (IDYN.Boost): 10 a (5 s)
- Selective Fuse Breaking (ISFB): 30 a (15 ms)
- Magnetická pojistka: A1... A4 / B2 / C1... C2/Z1... Z4
- Odolnost proti zkratu: Ano
- Prázdný: Ano
- Výstupní výkon (PN): 120 W.
- Výstupní výkon (PSTAT. Boost): 150 W.
- Výstupní výkon (Dyn. Boost): 240 W (5 s)
- Odolnost proti zpětnému proudu: ≤ 35 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 30 v DC
- Zbytkové vlnění: < 10 mVss
- Statická odchylka: < 1 % (statická změna zatížení 10 %... 90 %)
- Dynamická odchylka: < 1 % (statická změna zatížení 10 %... 90 %)
- Regulační odchylka změny vstupního napětí: < 1 % (statický nárůst zatížení 10 %... 90 %)
- Doba náběhu: < 1 s (UOUT (10 %...) (90 %)
- Zapojení v sériovém zapojení: Ano
- Ztrátový výkon při volnoběhu: Max. < 2 W.
- Ztrátový výkon při jmenovité zátěži maximálně: < 10 W.
- ZTRÁTOVÝ VÝKON SLEEP MODE: < 1 W.
- Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
- Zabezpečení (sekundární): Elektronicky;termomagneticky;teplotně
- Vstup: 1 kV (zkušební stupeň 3 - symetrický); 2 kV (zkušební stupeň 3 - nesymetrický)
- Poloha: 3.x
- Připojení vodiče: Připojení vodiče
- tuhý: 0,2 m²... 1 mm²
- flexibilní: 0,2 mm²... 1,5 mm²
- Flexibilní s plastovým pouzdrem bez plastového krytu: 0,2 mm²... 1,5 mm²
- Flexibilní s plastovým pouzdrem o tloušťce 0,2 mm m²... 0,75 mm²
- Pevná (AWG): 24... 16
- Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
- Signál: 2 kV (zkušební stupeň 3 - nesymetrický)
- LED signalizace: LED signalizace
- Druhy signalizace: LED; bezpotenciálový kontakt signálu; aktivní výstup signálu Out1 (digitální, konfigurovatelný); aktivní výstup signálu Out2 (digitální, analogový, konfigurovatelný); Remote kontakt; signální erde SGnd
- Práh signálu: > 100 % (LED dioda se rozsvítí žlutou, výstupní výkon > 120 W)> > ; 75 % (LED> dioda se rozsvítí zeleně, výstupní výkon 90 > W); 50 % (> LED dioda se rozsvítí zeleně, výstupní výkon 60 W); 0,9 x USET (LED dioda se rozsvítí zeleně);< 0,9 x USET (LED dioda bliká zelená);> 0,8 x UINNom (LED vypnuto);< 0,8 x UINNom (LED dioda žlutá)
- Vstup signálu Remote (lze konfigurovat): Vstup signálu Remote (lze nastavit)
- Označení připojení: 3.4 +
- Funkce: Signální zemina
- Default: Výstupní napětí
- Výstup signálu Out 1 (lze konfigurovat): Výstup signálu Out 1 (lze nastavit)
- DIGITÁLNÍ: 24 V DC; 1 A; 30 V AC; 0,5 A
- Možnost signálu: Výstupní proud;výstupní výkon;provozní hodiny;včasné varování vysoké teploty;OVP napěťové omezení aktivní;UIN vstupní napětí OK
- Výstup signálu Out 2 (lze konfigurovat): Výstup signálu Out 2 (lze nastavit)
- Analogový: 4 mA... 20 mA ±5 % (zátěž ≤400 Ω)
- Výstup signálu relé 13/14 (konfigurovatelný): Výstup signálu relé 13/14 (konfigurovatelný)
- Spínací kontakt (bez potenciálu): Bez potenciálu
- Signalerde SGnd: Signalerde SGnd
- Referenční potenciál: Pro OUT1, OUT2, REM
- Počet fází: 1,00
- Izolační napětí vstup/výstup: 4 kV DC (typová zkouška); 2 kV DC (kusová zkouška)
- Spínací frekvence: 190,00 kHz... 220,00 kHz (úroveň pomocného měniče); 50,00 kHz ... 420,00 kHz (úroveň hlavního převodníku)
- MTBF (IEC 61709, SN 29500): > 1600000 h (25 °C);> 930000 h (40 °C);> 380000 h (60 °C)
- Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
- Proud: 5 A
- Teplota: 30 °C;
- Čas: 50 ms
- Přídavný text: Zkušební úroveň 2
- Rozměry výrobku: Rozměry výrobku
- Rozměry výrobku při alternativní montáži: Rozměry výrobku při alternativní montáži
- Montážní rozměr
- Instalační vzdálenost vpravo/vlevo (aktivní): 15 mm / 15 mm (≤ 70 °C)
- Montážní vzdálenost vpravo/vlevo (pasivní): 0 mm / 0 mm (≤ 70 °C)
- Montážní vzdálenost nahoře/dole (aktivní): 50 mm / 50 mm (≤ 70 °C)
- Montážní vzdálenost nahoře/dole (pasivní): 50 mm / 50 mm (≤ 70 °C)
- Montážní poznámka: Stohovatelné: PN ≥50 %, horizontálně 5 mm, vedle aktivních součástek 15 mm, vertikální 50 mm
- Stohovatelný: PN <50 %, horizontální 0 mm, vertikální 40 mm, vertikální 20 mm
- Ochranný nátěr: Ano
- Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
- Materiál skříňky: kov
- Provedení krytu: Nerezová ocel X6Cr17
- Provedení bočních dílů: Hliník
- Výška: ≤ 5000 m> (2000 m, snižování výkonu)
- Klimatická třída: 3K3 (EN 60721)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné orosení)
- Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
- Kód teploty: T4 (-40 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
- EN 61010-1: II
- EN 62477-1: III
- Požární ochrana ve kolejových vozidlech: Požární ochrana v kolejových vozidlech
- Standardní označení: Variace sítě/podpětí
- Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje
- Ochranné nízké napětí: Ochranné nízké napětí
- Výbušná atmosféra: Výbušná atmosféra
- Přerušení napájení: Poklesy napětí sítě
- UL: UL
- CSA: CSA
- SIQ: SIQ
- Stavba lodí: Stavba lodí
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- EMV požadavky na emise: EN 61000-6-3; EN 61000-6-4
- EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
- EMV požadavky elektrárna: IEC 61850-3; EN 61000-6-5
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
- DNV: Třída B
- DNV GL GL rušivé záření: DNV GL rušivé záření
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 8 kV (zkušební stupeň 4)
- Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
- Poznámka: Kritérium B.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 1000 a/m.
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Vstup/výstup/signál: Nesymetrický
- Napětí: 0,5 kV
- Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Impulsní magnetické pole: Impulsní magnetické pole
- Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
- Úroveň testu 1: 100 kHz
- Úroveň 2:1 MHz
- Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 3)
- Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 3)
- Úroveň 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (zkušební úroveň 3)
- Úroveň 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 3)
- Podíl na stejnosměrné napětí: Střídavé napětí
- 14 % (un)
- Kmitací hřídel: Tlumí kmitací hřídel
- Vstup, výstup (zkušební úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
- Vstup, výstup (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 2 - nesymetrická)
- Vstup, výstup (zkušební úroveň 3): 10 MHz (zkušební úroveň 2 - nesymetrický)
- Signály (úroveň 1): 100 kHz, 1 MHz (zkušební ostřička 2 - symetrická)
- Signály (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 2 - nesymetrická)
- Harmonické magnetické pole: Tlumené magnetické pole
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
- Kategorie produktu
DC/DC měnič napětí
- Typ
QUINT4-PS/24DC/24DC/5/PT/CO
- Jmenovité napětí
24 V/DC
- Výstupní napětí
24 V/DC
- Výstupní proud (max.)
5 A
- Výstupní proud (max.) - zaokrouhlený
5 A
130 VA
- Připojení
Push-in připojení pružinovou svorkou
- Provozní teplota (min.)
-40 °C
- Provozní teplota (max.)
70 °C
- Rozm.
(d x š x v) 125 x 36 x 130 mm
- V
130 mm
- Délka
125 mm
- Šířka
36 mm
- Obsah
1 ks
- Hloubka
125 mm
IP20
- Montážní výška
130 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3580296 Phoenix Contact 2910132 DC/DC měnič napětí 24 V/DC 24 V/DC 5 A 130 VA Obsah 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3580296 Phoenix Contact 2910132 DC/DC měnič napětí 24 V/DC 24 V/DC 5 A 130 VA Obsah 1 ks
Popis
Primárně taktovaný DC/DC měnič, Quint Power, montáž na DIN lištu, SFB Technology (Selective Fuse Breaking), vstup: 24 v DC, výstup: 24 v DC / 5 a
