Name: Phoenix Contact 2910122 DC/DC měnič napětí 12 V/DC 8 A Počet výstupů:1 x Obsah 1 ks
Brand: Phoenix Contact
SKU: 2141039
Availability: BackOrder

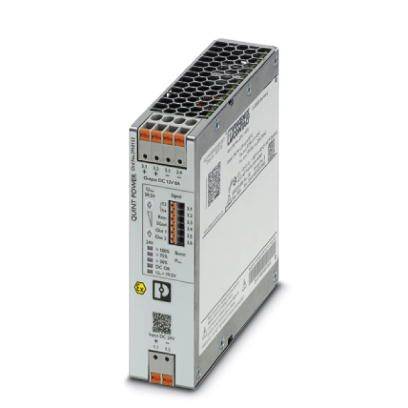

Průmyslový síťový zdroj obdélníkového tvaru s několika konektory a čárovým kódem na jedné straně. Šedý s oranžovými detaily.

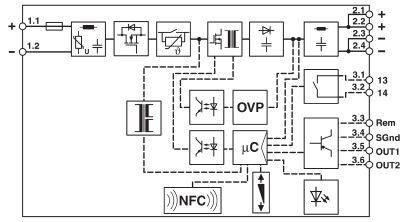

Diagram elektronického schématu s NFC, OVP, mikrokontrolerem a několika vstupy a výstupy propojenými vodiči.

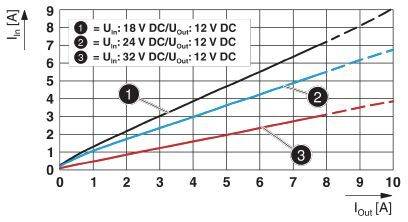

Graf ukazuje vztah mezi vstupním a výstupním proudem pro tři napětí. Linie: 18V (černá), 24V (modrá), 32V (červená).

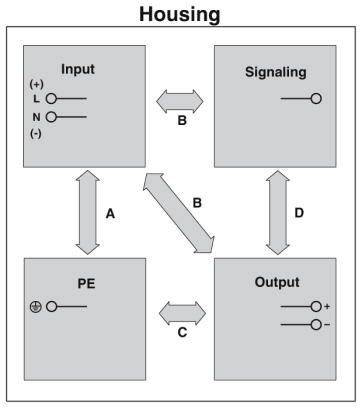

Blokový diagram elektrického systému: Vstup, signalizace, výstup a PE propojené šipkami A-D.

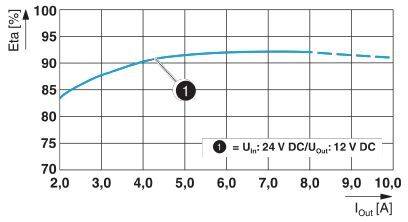

Graf znázorňuje křivku účinnosti zařízení. X-osa: Výstupní proud (Iout) v ampérech, Y-osa: Účinnost (Eta) v procentech. Vyznačeno při 5 A.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (6 709,92 Kč / kus)

6 709,92 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 35 V/DC 60 s
Délka odizolování: 10 mm
Odběr proudu: 5,5 A (24 V/DC)

Jmenovité vstupní napětí: 24 V/DC

Kategorie produktu: DC/DC měnič napětí

Vstupní napětí (min.): 18 V/DC

Výstupní napětí: 12 V/DC

Vstupní napětí: 18 V/DC - 32 V/DC

Vstupní napětí (max.): 32 V/DC

Výstupní proud (max.): 8 A

Výstupní proud (max.) - zaokrouhlený: 8 A

Typ výstupu (Napájecí zdroje): pevné napětí

Výstupní napětí (max.): 12 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 125 x 36 x 130 mm

Hmotnost: 0.6 kg

Výstupní napětí (max.): 12 V/DC

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2910122

Obsah: 1 ks

MTBF: 970000 h

Vlastnosti napájecích adaptérů: DC/DC měnič

Šířka: 36 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/24DC/12DC/8/PT

Účinnost: 91 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Počet výstupů

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2910122 DC/DC měnič napětí 12 V/DC 8 A Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2141039

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

pružinové připojení

32 V/DC

12 V/DC

pevné napětí

24 V/DC

1 x

8 A

18 V/DC

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 1046800 DC/DC měnič napětí 24 V/DC 5 A Obsah 1 ks

Objednací číslo:2209025

Doručení: Čt 29. 10.

Conrad Electronic

šroubovací

32 V/DC

24 V/DC

pevné napětí

24 V/DC

5 A

18 V/DC

Min.: 1

Násobky: 1

6 095,04 Kč^*

Phoenix Contact 1046803 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2209026

Doručení: Čt 29. 10.

Conrad Electronic

šroubovací

32 V/AC

24 V/DC

pevné napětí

24 V/DC

1 x

10 A

18 V/DC

Min.: 1

Násobky: 1

4 792,56 Kč^*

Phoenix Contact 2905007 DC/DC měnič napětí 8 A Obsah 1 ks

Objednací číslo:2225620

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

18 V/DC

12 V/DC

pevné napětí

12 V/DC

8 A

9 V/DC

Min.: 1

Násobky: 1

8 627,27 Kč^*

Phoenix Contact 2905008 DC/DC měnič napětí 5 A Obsah 1 ks

Objednací číslo:2225621

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

60 V/DC

48 V/DC

pevné napětí

48 V/DC

5 A

30 V/DC

Min.: 1

Násobky: 1

7 136,36 Kč^*

Phoenix Contact 2905009 DC/DC měnič napětí 10 A Obsah 1 ks

Objednací číslo:2225622

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

96 V/DC

24 V/DC

pevné napětí

72 V/DC

10 A

42 V/DC

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 2905010 DC/DC měnič napětí 10 A Obsah 1 ks

Objednací číslo:2225623

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

154 V/DC

24 V/DC

pevné napětí

10 A

67.2 V/DC

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 2905011 DC/DC měnič napětí 10 A 240 VA Obsah 1 ks

Objednací číslo:2225624

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

96 V/DC

24 V/DC

pevné napětí

10 A

42 V/DC

Min.: 1

Násobky: 1

8 202,48 Kč^*

Phoenix Contact 2905012 DC/DC měnič napětí 24 V 10 A 240 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2225625

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

154 V/DC

24 V

24 V/DC

pevné napětí

1 x

10 A

67.2 V/DC

Min.: 1

Násobky: 1

8 202,48 Kč^*

Phoenix Contact 2906300 DC/DC měnič napětí 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2225666

Doručení: Čt 29. 10.

Conrad Electronic

šroubovací

1000 V/DC

24 V

24 V/DC

pevné napětí

1 x

2.5 A

300 V/DC

Min.: 1

Násobky: 1

4 780,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141039 Phoenix Contact 2910122 DC/DC měnič napětí 12 V/DC 8 A Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141039 Phoenix Contact 2910122 DC/DC měnič napětí 12 V/DC 8 A Počet výstupů:1 x Obsah 1 ks

Popis

Primární spínaný DC/DC měnič, QUINT, montáž na lištu, technologie SFB (Selective Fuse Breaking), push in, vstup: 24 V DC, výstup: 12 V DC / 8 A

Tento text byl přeložen strojově.

Doplňující informace

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Popis

Primární spínaný DC/DC měnič, QUINT, montáž na lištu, technologie SFB (Selective Fuse Breaking), push in, vstup: 24 V DC, výstup: 12 V DC / 8 A
