Name: Phoenix Contact 2910120 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks
Brand: Phoenix Contact
SKU: 2141038
Availability: BackOrder

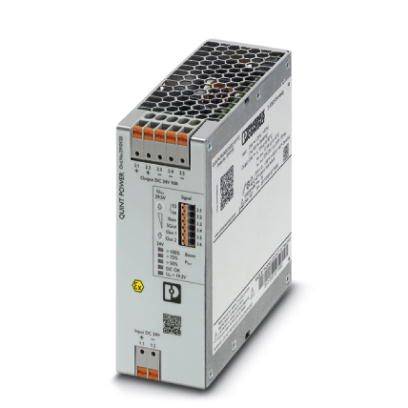

Průmyslový napájecí zdroj s více výstupy a návodem k obsluze na straně. Šedý kryt s oranžovými akcenty.

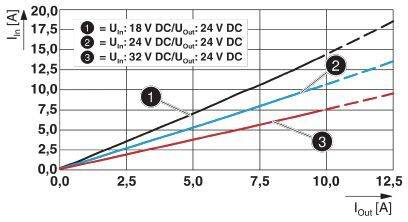

Diagram znázorňuje tři křivky (černou, modrou, červenou) závislosti výstupního proudu (I_out) na vstupním proudu (I_in) při různých vstupních napětích: 18V (černá), 24V (modrá), 32V (červená).

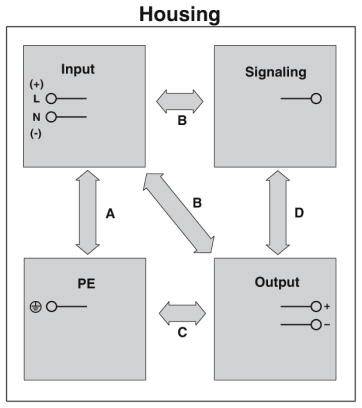

Diagram pouzdra se čtyřmi oblastmi: Vstup, Signalizace, PE a Výstup, propojené šipkami A, B, C, D.

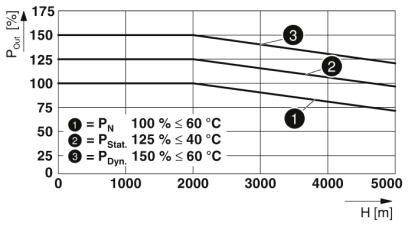

Diagram znázorňuje výkon v procentech (PQM) v závislosti na výšce v metrech (H). Tři křivky představují různé podmínky: P_N, P_Stat., P_Dyn., s klesajícím výkonem při zvyšující se nadmořské výšce.

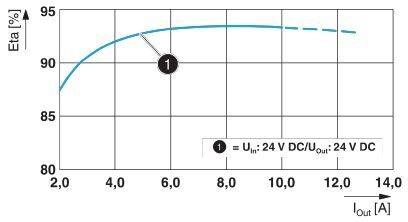

Graf ukazuje účinnost (Eta) v procentech v závislosti na výstupním proudu (Iout) v ampérech. Vysoká účinnost při 4-12A, klesající při vyšším proudu.

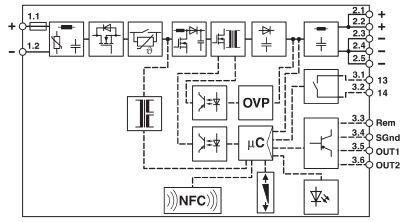

Schéma zapojení elektronického systému s NFC modulem a několika komponenty včetně OVP a mikrokontroléru, zobrazující propojení a součástky.

1/6

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (4 792,56 Kč / kus)

4 792,56 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 35 V/DC 60 s
Délka odizolování: 10 mm
Odběr proudu: 13,8 A (24 V/DC)

Jmenovité vstupní napětí: 24 V/DC

Kategorie produktu: DC/DC měnič napětí

Vstupní napětí (min.): 24 V/DC

Výstupní napětí: 24 V/DC

Vstupní napětí: 24 V/DC - 24 V/DC

Vstupní napětí (max.): 24 V/DC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

Typ výstupu (Napájecí zdroje): nastavitelný

Výstupní napětí (max.): 24 V/DC

Počet výstupů: 1 x

Připojení: pružinové připojení

Rozm.: (d x š x v) 125 x 50 x 130 mm

Hmotnost: 0.8 kg

Výstupní napětí (max.): 24 V/DC

Provozní teplota (max.): +70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2910120

Obsah: 1 ks

MTBF: 1380000 h

Vlastnosti napájecích adaptérů: DC/DC měnič

Šířka: 50 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/24DC/24DC/10/PT

Účinnost: 93.3 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Počet výstupů

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2910120 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2141038

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

pružinové připojení

24 V/DC

nastavitelný

24 V/DC

1 x

10 A

24 V/DC

Min.: 1

Násobky: 1

4 792,56 Kč^*

Phoenix Contact 1046800 DC/DC měnič napětí 24 V/DC 5 A Obsah 1 ks

Objednací číslo:2209025

Doručení: Čt 29. 10.

Conrad Electronic

šroubovací

32 V/DC

24 V/DC

pevné napětí

24 V/DC

5 A

18 V/DC

Min.: 1

Násobky: 1

6 095,04 Kč^*

Phoenix Contact 1046803 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2209026

Doručení: Čt 29. 10.

Conrad Electronic

šroubovací

32 V/AC

24 V/DC

pevné napětí

24 V/DC

1 x

10 A

18 V/DC

Min.: 1

Násobky: 1

4 792,56 Kč^*

Phoenix Contact 2905007 DC/DC měnič napětí 8 A Obsah 1 ks

Objednací číslo:2225620

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

18 V/DC

12 V/DC

pevné napětí

12 V/DC

8 A

9 V/DC

Min.: 1

Násobky: 1

8 627,27 Kč^*

Phoenix Contact 2905008 DC/DC měnič napětí 5 A Obsah 1 ks

Objednací číslo:2225621

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

60 V/DC

48 V/DC

pevné napětí

48 V/DC

5 A

30 V/DC

Min.: 1

Násobky: 1

7 136,36 Kč^*

Phoenix Contact 2905009 DC/DC měnič napětí 10 A Obsah 1 ks

Objednací číslo:2225622

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

96 V/DC

24 V/DC

pevné napětí

72 V/DC

10 A

42 V/DC

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 2905010 DC/DC měnič napětí 10 A Obsah 1 ks

Objednací číslo:2225623

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

154 V/DC

24 V/DC

pevné napětí

10 A

67.2 V/DC

Min.: 1

Násobky: 1

6 709,92 Kč^*

Phoenix Contact 2905011 DC/DC měnič napětí 10 A 240 VA Obsah 1 ks

Objednací číslo:2225624

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

96 V/DC

24 V/DC

pevné napětí

10 A

42 V/DC

Min.: 1

Násobky: 1

8 202,48 Kč^*

Phoenix Contact 2905012 DC/DC měnič napětí 24 V 10 A 240 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2225625

Doručení: Čt 29. 10.

Conrad Electronic

zasouvací šroubová přípojka

154 V/DC

24 V

24 V/DC

pevné napětí

1 x

10 A

67.2 V/DC

Min.: 1

Násobky: 1

8 202,48 Kč^*

Phoenix Contact 2906300 DC/DC měnič napětí 24 V 2.5 A 60 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:2225666

Doručení: Čt 29. 10.

Conrad Electronic

šroubovací

1000 V/DC

24 V

24 V/DC

pevné napětí

1 x

2.5 A

300 V/DC

Min.: 1

Násobky: 1

4 780,99 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141038 Phoenix Contact 2910120 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141038 Phoenix Contact 2910120 DC/DC měnič napětí 24 V/DC 10 A Počet výstupů:1 x Obsah 1 ks

Popis

QUINT DC/DC měnič pro montáž na lištu, s nastavitelnou výstupní charakteristika a technologie SFB (Selective Fuse Breaking), ATEX, vstup: 24 V DC, výstup: 24 V DC / 10 A
