Name: Phoenix Contact 2904626 napájení 48 V/DC 10 A 519 VA Obsah 1 ks
Brand: Phoenix Contact
SKU: 3579816
Availability: BackOrder

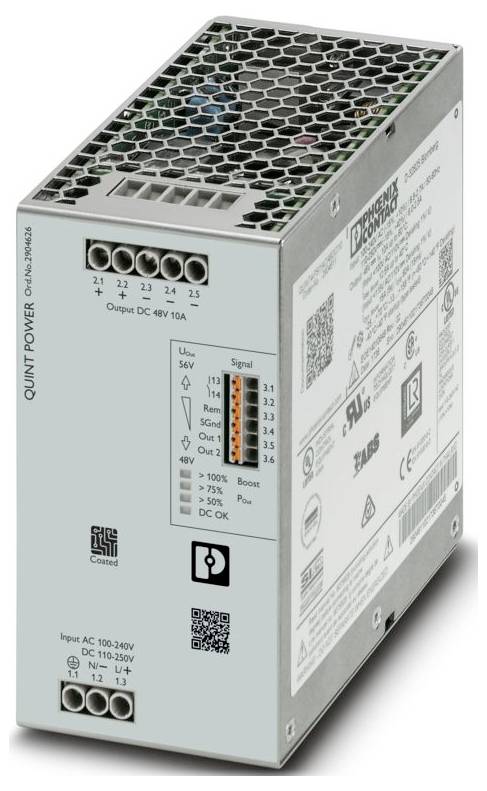

Průmyslový zdroj stříbrné barvy s větraným horním dílem, s připojovacími svorkami označenými 'Výstup DC 48V 10A', vstup označený '100-240V'.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 915,00 Kč / kus)

9 915,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Produktová řada: QUINT Power
Typ připojení: Připojení Push In
Šířka: 122 mm
Výška: 130 mm
Hloubka: 73 mm
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-4-18
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Kategorie přepětí: Kategorie přepětí
Stupeň znečištění: 2
Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C)
Délka odizolování: 8 mm
Průřez kabelu flexibilní minimálně: 0,2 mm²
Flexibilní průřez vodiče: Max. 1,5 mm²
Průřez vodiče minimální: 0,2 mm²
Pevný průřez kabelu max. 1 mm²
Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
Utahovací moment min. 0,5 Nm
Frekvenční rozsah 50 Hz... 60 Hz
Třída ochrany: I
Frekvence: 50 Hz
Rozsah jmenovitého vstupního napětí: 110 v DC... 250 V DC
Rozsah vstupního napětí: 110 v DC... 250 V DC -18 % ... +40 %
Napětí max. 300 v /AC 60 s.
Proudový náraz: typ. 11 a (při 25 °C)
Odolný proti nárazu pro spínací proud (I2t): < 0,4 A2S
Omezovač proudového nárazu 11 a (po 1 ms)
Doba přemostění při výpadku sítě: typ. 32 ms (120 v AC); typ. 32 ms (230 v AC)
ODBĚR PROUDU: 6 A (110 V DC); 2,5 A (250 V DC)
Jmenovitý příkon: 519 VA
Doba zapnutí je typická: 300 ms (z REŽIMU SPÁNKU MODE)
Čas zapnutí: < 1 s.
Zajištění vstupu: 12 a (pomalá, interní)
Výběr vhodné pojistky pro ochranu vstupu: 10 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
Stupeň účinnosti: typ. 94 % (120 v AC); typ. 95 % (230 V AC)
Výstupní charakteristika: U/I Advanced; Smart Smart HICCUP; FUSE MODE
Jmenovité výstupní napětí: 48 V DC
Rozsah nastavení výstupního napětí (USET): 48 v DC... 56 v DC (konstantní výkon)
Jmenovitý výstupní proud (IN): 10 A.
Statický Boost (ISTAT.Boost): 12,5 A.
Dynamické Boost (IDYN.Boost): 15 a (5 s)
Selective Fuse Breaking (ISFB): 60 a (15 ms)
MAGNETICKÉ SPOUŠTĚNÍ POJISTEK: A1... A13 / B2... B6 / C1... C3 / Z1...Z10
Odolnost proti zkratu: Ano
Prázdný: Ano
Odolnost proti zpětnému proudu: ≤ 60 v DC
Ochrana proti přepětí na výstupu (OVP): ≤ 60 v DC
Zbytkové vlnění: < 70 mVss (při jmenovitých hodnotách)
Doba náběhu: < 1 s (Uout = 10 % ... 90 %)
Zapojení v sériovém zapojení: Ano
Ztrátový výkon při volnoběhu: Max. < 5 W < (120 v AC); 5 W (230 v AC)
Ztrátový výkon maximální jmenovité zatížení: < 36 W (120 v AC);< 28 W (230 v AC)
ZTRÁTOVÝ VÝKON SLEEP MODE: < 5 W (120 V AC);< 5 W (230 V AC)
Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
Zabezpečení (sekundární): Elektronicky;termomagneticky;teplotně
Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
Signál: 4 kV (zkušební stupeň 4 - nesymetrický)
Druhy signalizace: LED; bezpotenciálový kontakt signálu; aktivní výstup signálu Out1 (digitální, konfigurovatelný); aktivní výstup signálu Out2 (digitální, analogový, konfigurovatelný); Remote kontakt; signální erde SGnd
Default: Uzavřen (Uout > 0,9 uset)
Digitální: 24 v DC 20 mA
Analogový: 4 mA... 20 mA ±5 % (zátěž ≤400 Ω)
Signálové zařízení SGnd: Referenční potenciál pro Out1, Out2 a Rem
Počet fází: 1
Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 2 kV AC (kusová zkouška)
Spínací frekvence: 90,00 kHz... 110,00 kHz (úroveň pomocného měniče); 70,00 kHz ... 330,00 kHz (základní měnič); 50,00 kHz ... 70,00 kHz (PFC)
MTBF (IEC 61709, SN 29500): > 1100000 h (25 °C);> 676000 h (40 °C);> 317000 h (60 °C)
Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
Proud: 10 A
Teplota: 25 °C;
Čas: 292000 h
Přídavný text: Zkušební úroveň 2
Montážní rozměr
Montážní poznámka: Stohovatelné: PN ≥50 %, horizontálně 5 mm, vedle aktivních součástek 15 mm, vertikální 50 mm
Stohovatelný: PN <50 %, horizontální 0 mm, vertikální 40 mm, vertikální 20 mm
Ochranný nátěr: Ano
Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
Materiál skříňky: kov
Provedení krytu: Nerezová ocel X6Cr17
Provedení bočních dílů: Hliník
Výška: ≤ 5000 m> (2000 m, snižování výkonu)
Klimatická třída: 3K3 (podle EN 60721)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné orosení)
Šok: 18 ms, 30 g, podle směru místnosti (podle IEC 60068-2-27)
Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
EN 61010-1: II (≤ 5000 m)
EN 62477-1: III (≤ 2000 m)
CSA: CAN/CSA-C22.2 NO. 60950-1-07; CSA-C22.2 NO. 107.1-01
SIQ: Typ otestovaný (type approved); CB režim (IEC 61010-1, IEC 61010-2-201, IEC 60950-1)
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
EMV požadavky na emise: EN 61000-6-3; EN 61000-6-4
EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
Emise šířené vedením: Emise šířené vedením
Rušivé vyzařování: Rušení
DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
DNV: Třída B
DNV GL GL rušivé záření: DNV GL rušivé záření
Výboj statické elektřiny: Výboj statické elektřiny
Kontaktní výboj: 8 kV (zkušební stupeň 4)
Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
Poznámka: Kritérium B.
Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
Síla zkušebního pole: 1000 a/m.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Vstup/výstup/signál: Nesymetrický
Napětí: 2,5 kV
Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
Poklesy napětí: Poklesy napětí
Pokles napětí: 0 %
Impulsní magnetické pole: Impulsní magnetické pole
Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
Úroveň 1: 15 Hz 150 Hz (zkušební úroveň 3)
Úroveň 2: 150 Hz 1,5 kHz (zkušební úroveň 3)
Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 3)
Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 3)
Úroveň 5: 50 Hz 60 Hz (zkušební úroveň 3)
Úroveň 6: 50 Hz 60 Hz (zkušební úroveň 3)
Kmitací hřídel: Tlumí kmitací hřídel
Vstup, výstup (zkušební úroveň 1): 1 MHz (zkušební úroveň 3 - symetrická)
Vstup, výstup (testovací úroveň 2): 10 MHz
Vstup, výstup (zkušební úroveň 3): 1 MHz (zkušební úroveň 3 - nesymetrický)
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
DRÁŽNÍ ZAŘÍZENÍ: EN 50121-3-2; EN 50121-4; EN 50121 -5; EN 50163; IEC 62236-3-2; IEC 62236-4; IEC 62236-5
Řídicí vstup (konfigurovatelný) REG: Výstupní výkon ZAP./VYP. (SLEEP MODE)
AC provoz: AC provoz
Napětí zemské sítě obvykle: 120 v AC; 230 v AC
Typ napětí: DC
Frekvenční rozsah AC: 50 Hz... 60 Hz - 10 % ... +10 %
Frekvenční rozsah (FN): 50 Hz... 60 Hz - 10 % ... 10 až +10 %; 16,7 Hz (podle EN 50163)
Ochranné zapojení: Přepěťová ochrana | varistor, přepěťová ochrana
Výbojový proud proti PE: < 3,5 mA; 1,3 mA (264 v AC, 60 Hz)
DC provoz: Provoz DC
Snižování: > 60 °C (2,5 %/k)
Odchylka: < 0,5 % (statická regulace zatížení 10 %... 90 %);< 2 % (zatěžování dynamicky 10 % ... 90 %, (10 Hz);< 0,25 % (změna vstupního napětí ±10 %)
VÝSTUPNÍ VÝKON 480 W; 600 W; 720 W.
Crest Factor: typ. 1,54 (120 v AC); typ. 1,56 (230 V AC)
Signal Out 1 (konfigurovatelný): Signal Out 1 (lze nastavit)
Signal Out 2 (konfigurovatelný): Signal Out 2 (lze nastavit)
Signální relé 13/14 (konfigurovatelné): Signálové relé 13/14 (konfigurovatelné)
Flexibilní jednovodičový/svorkový bod s plastovou objímkou min.: 0,2 mm²
Flexibilní jednovodičový/svorkový bod s plastovým pouzdrem max.: 0,75 mm²
Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra min.: 0,2 mm²
Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra max.: 1,5 mm²
Průřez vodiče AWG min. 24
Průřez vodiče AWG max. 16
Utahovací moment max. 0,6 Nm
Výstup signálu: Výstup signálu
Pout: > 100 % (LED dioda se rozsvítí žlutou, výstupní > > výkon 480 W) > ; 75 % (LED dioda se rozsvítí zeleně> , výstupní výkon 360 > W); 50 % (LED dioda se rozsvítí zeleně, výstupní výkon 240 W)
Uout: > 0,9 x USET (LED dioda je zelená);< 0,9 x USET (LED dioda je zelená)
Izolační napětí výstup/PE: 0,5 kV DC (typová zkouška); 0,5 kV DC (kusová zkouška)
Izolační napětí vstup/PE: 3,5 kV AC (typová zkouška); 2,4 kV AC (kusová zkouška)
Směrnice o ochraně životního prostředí: Směrnice 2011/65/EU o nebezpečných látkách; směrnice o odpadních elektrických a elektronických zařízeních; směrnice o odpadních elektrických a elektronických zařízeních
Montážní vzdálenost doprava/doleva: 5 mm / 5 mm
Montážní vzdálenost nahoře/dole 50 mm / 50 mm
Norma - omezení harmonických síťových proudů: EN 61000-3-2
Norma – elektrická bezpečnost: IEC 61010-2-201 (SELV)
Norma - nízké ochranné napětí: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
Norma - bezpečné oddělení: IEC 61558-2-16; IEC 61010-2-201
Norma – bezpečnost pro měřicí, řídicí, regulační a laboratorní přístroje: IEC 61010-1
Norma - bezpečnost transformátorů: EN 61558-2-16
Nabíjení baterie: DIN 41773-1
Schválení - požadavky polovodičového průmyslu v souvislosti s poklesy napětí sítě: SEMI F47-0706, EN 61000-4-11
UL schválení: UL listed UL 508; UL/C-UL Recognitzed UL 60950-1; UL ANSI/ISA-12.12.01 třída I, Division 2, Groups a, B, C, D T4 (Hazardous Location)
EMV požadavky napájení: IEC 61850-3 (G, H); EN 61000-6-5 (spínací zařízení)
Harmonické proudy: Harmonické kmitání
Flip: Kontrolka
Počet period: 0,5 / 1 / 5 / 50 / 250
Tlumené klesání (Ring wave): Tlumené klesání (Ring wave)
Zdánlivý výkon 660 VA (120 v, UOUT = 48 v, IOUT = STAT. Boost); 644 VA (230 v, UOUT = 48 v, IOUT = termostat. Boost)
Alternativní montáž: Alternativní montáž
FART FSK Physical Layer Test Specification: Výstupní napětí Uout
LOĎAŘSKÝ PRŮMYSL: DNV GL, PRS, BV, LR, ABS

Jmenovité vstupní napětí: 110 - 300 V/DC

Kategorie produktu: napájení

Vstupní napětí (min.): 100 V/AC
110 V/DC

Vstupní napětí (max.): 240 V/AC
250 V/DC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

: 519 VA

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 48 V/DC

Připojení: šroubovací
Push-in připojení pružinovou svorkou

Rozm.: (d x š x v) 125 x 70 x 130 mm

Výstupní napětí (max.): 56 V/DC

Výstupní napětí (min.): 48 V/DC

Provozní teplota (max.): 70 °C

Teplota provozu (max.): 70 °C

Pracovní teplota (min.): 60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904626

Obsah: 1 ks

MTBF: 1100000 h

Vlastnosti napájecích adaptérů: regulovatelné výstupní napětí

Šířka: 70 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: 70 °C

Min. teplota: -25 °C

Typ: QUINT4-PS/1AC/48DC/10/CO

Účinnost: 95 %

Hloubka: 125 mm

Montážní výška: 130 mm

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité vstupní napětí

Připojení

Typ výstupu (Napájecí zdroje)

Vstupní napětí (max.)

Vstupní napětí (min.)

Výkon

Výstupní napětí (max.)

Výstupní proud (max.) - zaokrouhlený

Phoenix Contact 1076188 napájení Spotřeba (Stand-By) 7 W 72 V/DC 14 A 1335.1 VA Obsah 1 ks

Objednací číslo:3562889

Doručení: St 11. 11.

Conrad Electronic

3 x 400 - 500 V/AC

Push-in připojení pružinovou svorkou

nastavitelný

500 V/AC

400 V/AC

1335.1 VA

72 V/DC

14 A

Min.: 1

Násobky: 1

10 425,00 Kč^*

Phoenix Contact 1088486 napájení 24 V/DC 3.75 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3563478

Doručení: St 11. 11.

Conrad Electronic

AC 100 V - 240 V

Push-in připojení pružinovou svorkou

pevné napětí

240 V/AC

100 V/AC

90 W

24 V/DC

3.75 A

Min.: 1

Násobky: 1

1 649,00 Kč^*

Phoenix Contact 1088850 napájení 12 V/DC 4.6 A 127 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3563794

Doručení: St 11. 11.

Conrad Electronic

AC 100 V - 240 V

šroubovací

pevné napětí

264 V/AC

85 V/AC

127 VA

12 V/DC

4.6 A

Min.: 1

Násobky: 1

1 495,00 Kč^*

Phoenix Contact 1088851 napájení Spotřeba (Stand-By) 0.5 W 24 V/DC 4.2 A 242.6 VA Obsah 1 ks

Objednací číslo:3563801

Doručení: St 11. 11.

Conrad Electronic

100 - 240 V/AC

šroubovací

pevné napětí

264 V/AC

85 V/AC

242.6 VA

24 V/DC

4.2 A

Min.: 1

Násobky: 1

1 805,00 Kč^*

Phoenix Contact 1110155 napájení Spotřeba (Stand-By) 3 W 48 V/DC 5 A 240 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3564290

Doručení: St 11. 11.

Conrad Electronic

šroubovací

nastavitelný

240 V/AC

100 V/AC

240 W

48 V/DC

5 A

Min.: 1

Násobky: 1

2 705,00 Kč^*

Phoenix Contact 2903158 napájení 12 V/DC 10 A 254.7 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3579698

Doručení: St 11. 11.

Conrad Electronic

100 - 240 V/AC

Push-in připojení pružinovou svorkou

nastavitelný

264 V/AC

85 V/AC

254.7 VA

12 V/DC

10 A

Min.: 1

Násobky: 1

4 249,00 Kč^*

Phoenix Contact 1151048 napájení Spotřeba (Stand-By) 6 W 24 V/DC 20 A 541 VA Obsah 1 ks

Objednací číslo:3564986

Není k dispozici

Conrad Electronic

400 - 500 V/AC

šroubovací

nastavitelný

500 V/AC

400 V/AC

541 VA

24 V/DC

20 A

Min.: 1

Násobky: 1

8 109,00 Kč^*

Phoenix Contact 1157806 napájení Spotřeba (Stand-By) 4 W 48.5 V/DC 5 A 285.7 VA Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3565467

Není k dispozici

Conrad Electronic

230 V/AC

Push-in připojení pružinovou svorkou

pevné napětí

240 V/AC

220 V/AC

285.7 VA

48.5 V/DC

5 A

Min.: 1

Násobky: 1

7 955,00 Kč^*

Phoenix Contact 1170956 napájení 15 V/DC 4 A 60 W Obsah 1 ks

Objednací číslo:3565411

Není k dispozici

Conrad Electronic

Push-in připojení pružinovou svorkou

nastavitelný

240 V/AC

100 V/AC

60 W

15 V/DC

4 A

Min.: 1

Násobky: 1

1 339,00 Kč^*

Phoenix Contact 1321105 napájení 24 V/DC 3.75 A 90 W Počet výstupů:1 x Obsah 1 ks

Objednací číslo:3587895

Není k dispozici

Conrad Electronic

AC 100 V - 240 V

Push-in připojení pružinovou svorkou

pevné napětí

240 V/AC

100 V/AC

90 W

24 V/DC

3.75 A

Min.: 1

Násobky: 1

2 115,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 3579816 Phoenix Contact 2904626 napájení 48 V/DC 10 A 519 VA Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579816 Phoenix Contact 2904626 napájení 48 V/DC 10 A 519 VA Obsah 1 ks

Popis

Primárně taktovaný zdroj Quint Power s nastavitelnou výstupní charakteristikou, technologií SFB (Selective Fuse Breaking), rozhraním NFC a ochranným nátěrem, vstup: 1fázový, výstup: 48 v DC / 10 a

Tento text byl přeložen strojově.
