Phoenix Contact 2904618 napájení Spotřeba (Stand-By) 3 W 24 V/DC 40 A 1072 VA Obsah 1 ks

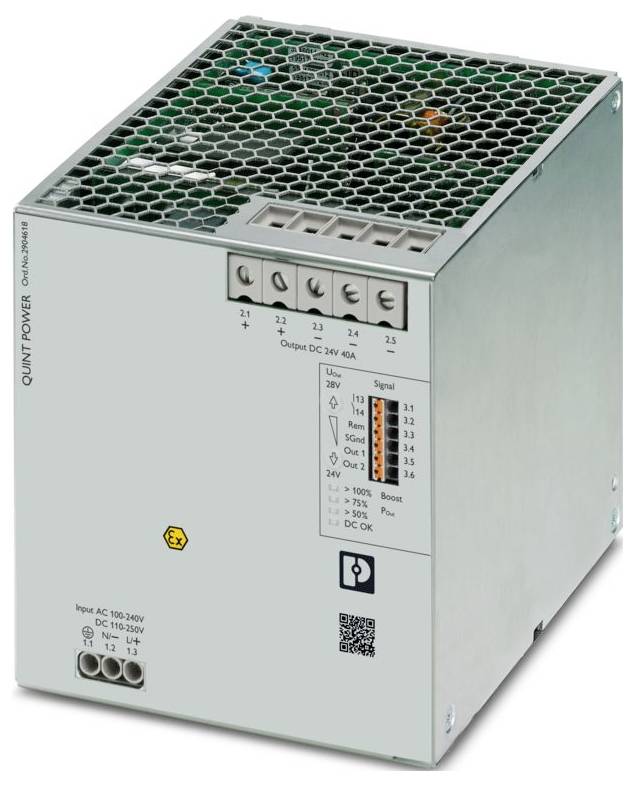

Napájecí jednotka "QUINT POWER" se vstupem AC 100-240V a výstupem DC 24V 40A, zobrazující svorkovnice na vrcholu a bočný ovládací panel.
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Celková cena (14 545,00 Kč / kus)
14 545,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Produktová řada: QUINT Power
  • Typ připojení: Připojení Push In
  • Šířka: 120 mm
  • Výška: 130 mm
  • Hloubka: 140 mm
  • Okolní podmínky: Okolní podmínky
  • Ochrana: IP20
  • Teplota okolí (provoz): -40 °C ... 75 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
  • Okolní teplota (skladování/transport): -40 °C... 85 °C
  • Normy/předpisy: EN 61000-4-10
  • Způsob montáže: Montáž na DIN lištu
  • Izolační vlastnosti: Izolační vlastnosti
  • Kategorie přepětí: Kategorie přepětí
  • Stupeň znečištění: 2
  • Vibrace (provoz): 5 Hz 100 Hz rezonanční vyhledávání 0,7 g, 90 min., rezonanční frekvence 0,7 g, 90 min. (Podle DNV GL třída a)
  • 5 Hz ... 100 Hz rezonanční vyhledávání 2,3 g, 90 min., rezonanční frekvence 2,3 g, 90 min. (Podle DNV GL třídy C) namontovaný s UWA 130 - 2901664
  • Délka odizolování: 10 mm
  • Průřez kabelu flexibilní minimálně: 0,5 mm²
  • Flexibilní průřez vodiče: Max. 1,5 mm²
  • Průřez vodiče minimální: 0,5 mm²
  • Pevný průřez vodiče max. 1,5 mm²
  • Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
  • Utahovací moment min. 1,2 Nm
  • Shoda/schválení: Shoda/schválení
  • ATEX: SIQ 23 ATEX 161 X; II 3 G EX ec ic NC IIC T4 GC
  • IECEx: IECEx SIQ 23.0001X; EX ec IC T4 GC
  • Frekvenční rozsah 50 Hz... 60 Hz
  • Třída ochrany: I
  • Frekvence: 50 Hz
  • Rozsah jmenovitého vstupního napětí: 110 v DC... 250 V DC
  • Rozsah vstupního napětí: 110 v DC... 250 V DC -18 % ... +40 %
  • Napětí max. 300 v /AC 60 s.
  • Proudový náraz: typ. 12 a (při 25 °C)
  • Odolný proti nárazu pro spínací proud (I2t): < 0,3 A2S
  • Omezovač proudového nárazu 12 a (po 1 ms)
  • Doba přemostění při výpadku sítě: typ. 27 ms (120 v AC); typ. 27 ms (230 v AC)
  • ODBĚR PROUDU: 12 A (110 V DC); 5 A (250 V DC)
  • Jmenovitý příkon: 1072 VA
  • Doba zapnutí je typická: 300 ms (z REŽIMU SPÁNKU MODE)
  • Čas zapnutí: < 1 s.
  • Zajištění vstupu: 16 a (pomalá, interní)
  • Výběr vhodné pojistky pro ochranu vstupu: 16 a... 20 a (charakteristika B, C, D, k nebo srovnatelná)
  • Stupeň účinnosti: typ. 94,7 % (120 v AC); typ. 95,7 % (230 V AC)
  • Výstupní charakteristika: U/I Advanced; Smart Smart HICCUP; FUSE MODE
  • Jmenovité výstupní napětí: 24 V DC
  • Rozsah nastavení výstupního napětí (USET): 24 v DC... 28 v DC (konstantní výkon)
  • Jmenovitý výstupní proud (IN): 40 A.
  • Statický Boost (ISTAT.Boost): 45 A.
  • Dynamické Boost (IDYN.Boost): 60 a (5 s)
  • Selective Fuse Breaking (ISFB): 215 a (15 ms)
  • MAGNETICKÉ SPOUŠTĚNÍ POJISTEK: A1... A40 / B2... B25 / C1... C13 / Z1... Z16
  • Odolnost proti zkratu: Ano
  • Prázdný: Ano
  • Odolnost proti zpětnému proudu: ≤ 35 v DC
  • Ochrana proti přepětí na výstupu (OVP): < 30 v DC (dvojitá ochrana s vypnutím během 20 ms)
  • Zbytkové vlnění: < 40 mVss (při jmenovitých hodnotách)
  • Doba náběhu: < 60 ms (Uout = 10 % ... 90 %)
  • Zapojení v sériovém zapojení: Ano
  • Ztrátový výkon při volnoběhu: Max. < 5 W  < (120 v  AC); 5 W (230 v AC)
  • Ztrátový výkon maximální jmenovité zatížení: < 55 W (120 v AC);< 44 W (230 v AC)
  • ZTRÁTOVÝ VÝKON SLEEP MODE: < 3 W (120 V AC);< 3 W (230 V AC)
  • Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
  • Zabezpečení (sekundární): Elektronicky;termomagneticky;teplotně
  • Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
  • Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
  • Signál: 4 kV (zkušební stupeň 4 - nesymetrický)
  • Druhy signalizace: LED; bezpotenciálový kontakt signálu; aktivní výstup signálu Out1 (digitální, konfigurovatelný); aktivní výstup signálu Out2 (digitální, analogový, konfigurovatelný); Remote kontakt; signální erde SGnd
  • Default: Uzavřen (Uout > 0,9 uset)
  • DIGITÁLNÍ: 24 V DC / 1 A; 30 V AC/DC / 0,5 A
  • Analogový: 4 mA... 20 mA ±5 % (zátěž ≤400 Ω)
  • Signálové zařízení SGnd: Referenční potenciál pro Out1, Out2 a Rem
  • Počet fází: 1
  • Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 2 kV AC (kusová zkouška)
  • Spínací frekvence: 85,00 kHz... 107,00 kHz (úroveň pomocného měniče); 45,00 kHz ... 200,00 kHz (základní měnič); 50,00 kHz ... 500,00 kHz (PFC)
  • MTBF (IEC 61709, SN 29500): > 908000 h (25 °C);> 539000 h (40 °C);> 243000 h (60 °C)
  • Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
  • Proud: 40 A
  • Teplota: 25 °C;
  • Čas: 162000 h
  • Přídavný text: Zkušební úroveň 2
  • Montážní rozměr
  • Montážní poznámka: Stohovatelné: PN ≥50 %, horizontálně 5 mm, vedle aktivních součástek 15 mm, vertikální 50 mm
  • Stohovatelný: PN <50 %, horizontální 0 mm, vertikální 40 mm, vertikální 20 mm
  • Ochranný nátěr: Ano
  • Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
  • Materiál skříňky: kov
  • Provedení krytu: Nerezová ocel X6Cr17
  • Provedení bočních dílů: Hliník
  • Výška: ≤ 5000 m> (2000 m, snižování výkonu)
  • Klimatická třída: 3K22 (podle EN 60721-3-3)
  • Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 100 % (při 25 °C, žádné orosení)
  • Šok: 11 ms, 15 g, podle směru místnosti (podle IEC 60068-2-27)
  • Kód teploty: T4 (-40 ... > 50 AŽ +75 °C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
  • EN 61010-1: II (≤ 5000 m)
  • EN 62477-1: III (≤ 2000 m)
  • Požární ochrana ve kolejových vozidlech: Požární ochrana v kolejových vozidlech
  • Standardní označení: Požární ochrana v kolejových vozidlech
  • Výbušná atmosféra: IEC 60079-0; IEC 60079-7; IEC 60079-11; IEC 60079-15
  • CSA: CAN/CSA-C22.2 NO. 61010-2-201; CSA-C22.2 NO. 107.1-16
  • SIQ: CB-SCHEME (IEC 61010-1, IEC 61010-2-201)
  • Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
  • Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
  • EMV požadavky na emise: EN 61000-6-3; EN 61000-6-4
  • EMC požadavky na odolnost: EN 61000-6-1; EN 61000-6-2
  • Emise šířené vedením: Emise šířené vedením
  • Rušivé vyzařování: Rušení
  • DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
  • DNV: Třída a
  • DNV GL GL rušivé záření: DNV GL rušivé záření
  • Výboj statické elektřiny: Výboj statické elektřiny
  • Kontaktní výboj: 8 kV (zkušební stupeň 4)
  • Vybíjení vzduchu: 15 kV (zkušební stupeň 4)
  • Poznámka: Kritérium a: 0,5 / období
  • Kritérium B: 5 / 50 / 250 period
  • Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
  • Síla zkušebního pole: 1000 a/m.
  • Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
  • Zatížení nárazem (Surge): Zatížení nárazem (Surge)
  • Ovlivňování vedením: Ovlivňování vedením
  • Vstup/výstup/signál: Nesymetrický
  • Napětí: 2,5 kV
  • Magnetické pole s energetickou frekvencí: Magnetické pole s energeticky technickou frekvencí
  • Poklesy napětí: Poklesy napětí
  • Pokles napětí: 0 %
  • Impulsní magnetické pole: Impulsní magnetické pole
  • Asymetrické rušení šířené vedením: Asymetrické rušení šířené vedením
  • Úroveň testu 1: 100 kHz
  • Úroveň 2:1 MHz
  • Úroveň testu 3: 1,5 kHz 15 kHz (zkušební úroveň 4)
  • Úroveň testu 4: 15 kHz 150 kHz (zkušební úroveň 4)
  • Úroveň 5: 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 4)
  • Úroveň 6: 150 Hz 180 Hz (zkušební úroveň 4)
  • Kmitací hřídel: Tlumí kmitací hřídel
  • Vstup, výstup (zkušební úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
  • Vstup, výstup (zkušební úroveň 2): 10 MHz (zkušební úroveň 3 - nesymetrický)
  • Vstup, výstup (zkušební úroveň 3): 100 kHz, 1 MHz (zkušební úroveň 3 - nesymetrický)
  • Signály (úroveň 1): 100 kHz, 1 MHz (zkušební úroveň 3 - symetrická)
  • Signály (zkušební úroveň 2): 100 kHz, 1 MHz (zkušební úroveň 3 - nesymetrická)
  • Harmonické magnetické pole: Tlumené magnetické pole
  • Kritéria: Kritéria
  • Kritérium a: Běžné provozní chování v rámci definovaných mezí.
  • Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
  • Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
  • DRÁHOVÉ POUŽITÍ: EN 50121-3-2 ; EN 50121-4; EN 50121  -5; EN 50163; IEC 62236-3  -2; IEC 62236-4; IEC 62236-5; EN 50155;  EN 45545-2 (HL3); EN 61373 (TŘÍDA 1B)
  • Řídicí vstup (konfigurovatelný) REG: Výstupní výkon ZAP./VYP. (SLEEP MODE)
  • AC provoz: AC provoz
  • Tvar sítě: Hvězdná síť
  • Napětí zemské sítě obvykle: 120 v AC; 230 v AC
  • Typ napětí: DC
  • Frekvenční rozsah AC: 50 Hz... 60 Hz - 10 % ... +10 %
  • Frekvenční rozsah (FN): 50 Hz... 60 Hz - 10 % ... 10 až +10 %; 16,7 Hz (podle EN 50163)
  • Ochranné zapojení: Přepěťová ochrana | varistor, přepěťová ochrana
  • Výbojový proud proti PE: < 3,5 mA; 1,7 mA (264 v AC, 60 Hz)
  • DC provoz: Provoz DC
  • Snižování: > 60 °C... 70 °C (2,5 %/K)
  • Odchylka: < 0,5 % (statická regulace zatížení 10 %... 90 %);< 2 % (zatěžování dynamicky 10 % ... 90 %, (10 Hz);< 0,25 % (změna vstupního napětí ±10 %)
  • VÝSTUPNÍ VÝKON 960 W; 1080 W; 1440 W.
  • Crest Factor: typ. 1,7 (120 v AC); typ. 1,65 (230 V AC)
  • Signal Out 1 (konfigurovatelný): Signal Out 1 (lze nastavit)
  • Signal Out 2 (konfigurovatelný): Signal Out 2 (lze nastavit)
  • Signální relé 13/14 (konfigurovatelné): Signálové relé 13/14 (konfigurovatelné)
  • Flexibilní jednovodičový/svorkový bod s plastovou objímkou min.: 0,2 mm²
  • Flexibilní jednovodičový/svorkový bod s plastovým pouzdrem max.: 0,75 mm²
  • Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra min.: 0,2 mm²
  • Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra max.: 1,5 mm²
  • Průřez vodiče AWG min. 20
  • Průřez vodiče AWG max. 16
  • Utahovací moment max. 1,5 Nm
  • Výstup signálu: Výstup signálu
  • Pout: > 100 % (LED dioda se rozsvítí žlutou, výstupní >  >  výkon 960 W) >  ; 75 % (LED dioda se rozsvítí zeleně> , výstupní výkon 720 >  W); 50 % (LED dioda se rozsvítí zeleně, výstupní výkon 480 W)
  • Uout: > 0,9 x USET (LED dioda je zelená);< 0,9 x USET (LED dioda je zelená)
  • Montážní vzdálenost doprava/doleva: 5 mm / 5 mm
  • Montážní vzdálenost nahoře/dole 50 mm / 50 mm
  • Norma - omezení harmonických síťových proudů: EN 61000-3-2
  • Norma – elektrická bezpečnost: IEC 61010-2-201 (SELV)
  • Norma - nízké ochranné napětí: IEC 61010-1 (SELV); IEC 61010-2-201 (PELV)
  • Norma - bezpečné oddělení: IEC 61558-2-16; IEC 61010-2-201
  • Norma – bezpečnost pro měřicí, řídicí, regulační a laboratorní přístroje: IEC 61010-1
  • Nabíjení baterie: DIN 41773-1
  • Schválení - požadavky polovodičového průmyslu v souvislosti s poklesy napětí sítě: SEMI F47-0706, EN 61000-4-11
  • EN 61558-2-16: II (≤ 5000 m)
  • UL schválení: UL listed UL 508; UL 121201 & CSA C22.2 No. 213-17 třída I, Division 2, Groups a, B, C, D T4 (Hazardous Location)
  • EMV požadavky napájení: IEC 61850-3 (G, H); EN 61000-6-5 (spínací zařízení)
  • Harmonické proudy: Harmonické kmitání
  • Flip: Kontrolka
  • Počet period: 0,5 / 1 / 5 / 50 / 250
  • Tlumené klesání (Ring wave): Tlumené klesání (Ring wave)
  • FART FSK Physical Layer Test Specification: Výstupní napětí Uout
  • Loďařský průmysl: DNV, BV
  • Vstupní napětí: Min. 77 V DC
  • Test znečišťujících plynů: ANSI/ISA 71.04-2013 G3 HARSH Group a
  • Funkční bezpečnost podle IEC 61508: Sil 3
  • Úroveň 7: 16,7 Hz 50 Hz 60 Hz (zkušební úroveň 4)
  • INMETRO: DNV 19.0187 X
Jmenovité vstupní napětí

110 - 300 V/DC

Kategorie produktu

napájení

Vstupní napětí (min.)

100 V/AC

77 V/DC

Vstupní napětí (max.)

240 V/AC

250 V/DC

Výstupní proud (max.)

40 A

Výstupní proud (max.) - zaokrouhlený

40 A

1072 VA

Typ výstupu (Napájecí zdroje)

nastavitelný

Fáze

1

Výstupní napětí (max.)

24 V/DC

Připojení

šroubovací

Push-in připojení pružinovou svorkou

Rozm.

(d x š x v) 140 x 120 x 130 mm

Výstupní napětí (max.)

28 V/DC

Výstupní napětí (min.)

24 V/DC

Provozní teplota (max.)

75 °C

Teplota provozu (max.)

75 °C

Pracovní teplota (min.)

60 °C

Provozní teplota (min.)

-40 °C

Číslo výrobce

2904618

Obsah

1 ks

MTBF

908000 h

Vlastnosti napájecích adaptérů

s ochranným lakem

Šířka

120 mm

V

130 mm

Délka

140 mm

IP20

Max. teplota

75 °C

Min. teplota

-40 °C

Typ

QUINT4-PS/1AC/24DC/40/+

Spotřeba (Stand-By)

3 W

Účinnost

94.7 %

Hloubka

140 mm

Montážní výška

130 mm

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3579793 Phoenix Contact 2904618 napájení Spotřeba (Stand-By) 3 W 24 V/DC 40 A 1072 VA Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3579793 Phoenix Contact 2904618 napájení Spotřeba (Stand-By) 3 W 24 V/DC 40 A 1072 VA Obsah 1 ks

Popis

Napájecí zdroj Quint Power, šroubové připojení, montáž na DIN lištu, vstup: 1fázový, výstup: 24 v DC / 40 a

Tento text byl přeložen strojově.

Doplňující informace

  • Upozornění
    V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.

Síťové zdroje na DIN lištu - co přesně hledáte?

Další zajímavé produkty

(*Všechny ceny jsou bez DPH.)
