Name: Phoenix Contact 2904611 síťový zdroj na DIN lištu 48 V 10 A 480 W Obsah 1 ks
Brand: Phoenix Contact
SKU: 2141047
Availability: BackOrder

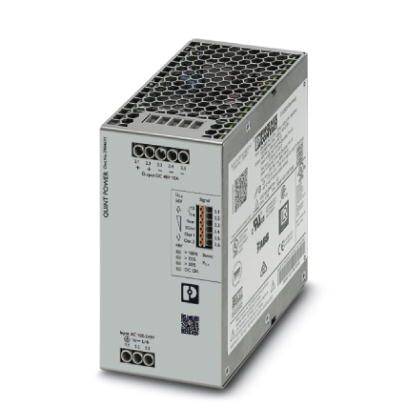

Spínací zařízení ve tvaru šedého obdélníkového boxu, s několika připojovacími svorkami a vytištěnými technickými informacemi.

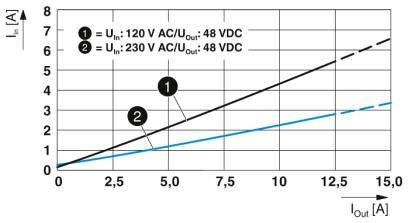

Graf zobrazuje výstupní proud (Iout v A) versus vstupní proud (Iin v A) pro dvě napětí: 120 V AC a 230 V AC, oba výstupy 48 V DC. Znázorněny jsou linie 1 a 2.

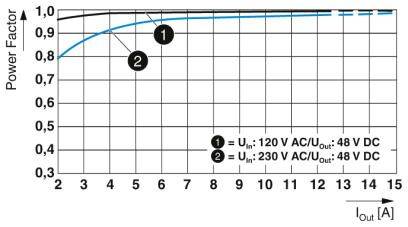

'Graf: Poměr výkonu vůči výstupnímu proudu. Křivka 1: Vstup 120 V AC/Výstup 48 V DC. Křivka 2: Vstup 230 V AC/Výstup 48 V DC.'

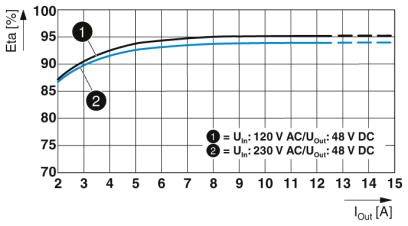

Diagram účinnosti: Zobrazuje dvě křivky při vstupním napětí 120V AC a 230V AC, s výstupním proudem 3-15A. Účinnost vyšší než 85%.

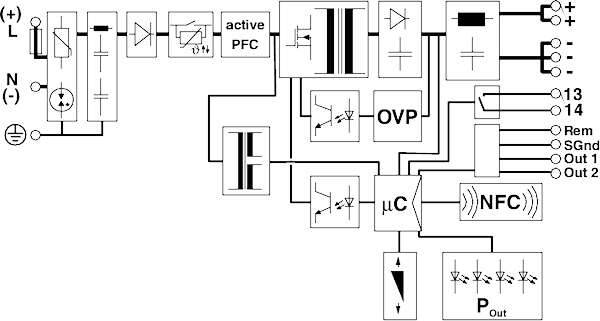

Elektronické schéma napájecího zdroje s aktivní korekcí účiníku (PFC), ochranou proti přepětí (OVP), mikrokontrolerem (µC) a rozhraním NFC.

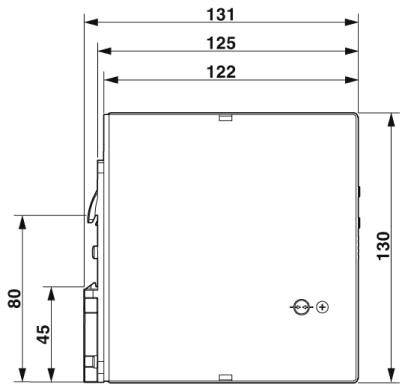

Diagram rozměrů obdélníkového pouzdra s rozměry: šířka 131, 125, 122 mm; výška 130 mm; boční výška 80 mm; hloubka 45 mm.

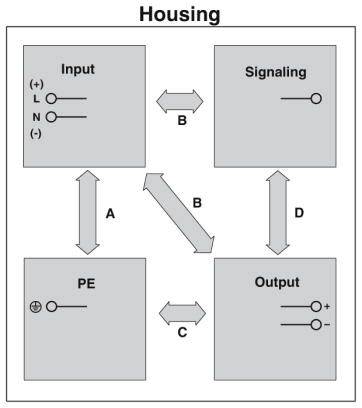

Schematické znázornění systému: Vlevo nahoře "Vstup" s přípoji L, N, -, vpravo "Signalizace", vpravo dole "Výstup" s +,-, vlevo dole "PE". Šipky A, B, C, D znázorňují propojení.

1/7

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (9 632,23 Kč / kus)

9 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Napětí: 300 V/AC 60 s
Délka odizolování: 6.5 mm
Odběr proudu: 6,8 A (100 V/AC), 5,5 A (120 V/AC), 2,8 A (230 V/AC), 2,7 A (240 V/AC)
Jmenovitý příkon: 519 VA

Jmenovité vstupní napětí: 100-240 V/AC

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 100 V/AC

Výstupní napětí: 48 V/DC

Vstupní napětí: 100 V/AC až 240 V/AC

Vstupní napětí (max.): 240 V/AC

Výstupní proud (max.): 10 A

Výstupní proud (max.) - zaokrouhlený: 10 A

: 480 W

Typ výstupu (Napájecí zdroje): nastavitelný

Fáze: 1

Výstupní napětí (max.): 48 V

Připojení: šroubovací

Rozm.: (d x š x v) 125 x 70 x 130 mm

Hmotnost: 1.3 kg

Výstupní napětí (max.): 48 V/DC

Výstupní napětí (min.): 48 V

Provozní teplota (max.): +70 °C

Teplota provozu (max.): 70 °C

Pracovní teplota (min.): +60 °C

Provozní teplota (min.): -25 °C

Číslo výrobce: 2904611

Obsah: 1 ks

MTBF: 1100000 h

Vlastnosti napájecích adaptérů: regulovatelné výstupní napětí
stabilizováno

Šířka: 70 mm

V: 130 mm

Délka: 125 mm

: IP20

Max. teplota: +85 °C

Min. teplota: -40 °C

Typ: QUINT4-PS/1AC/48DC/10

Účinnost: 95 %

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Připojení

Vstupní napětí (max.)

Výstupní napětí (max.)

Výstupní napětí

Typ výstupu (Napájecí zdroje)

Jmenovité vstupní napětí

Výstupní proud (max.) - zaokrouhlený

Vstupní napětí (min.)

Phoenix Contact 2904611 síťový zdroj na DIN lištu 48 V 10 A 480 W Obsah 1 ks

Objednací číslo:2141047

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

480 W

šroubovací

240 V/AC

48 V

48 V/DC

nastavitelný

100-240 V/AC

10 A

100 V/AC

Min.: 1

Násobky: 1

9 632,23 Kč^*

Phoenix Contact 2320911 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2209722

Doručení: Čt 29. 10.

Conrad Electronic

240 W

zasouvací šroubová přípojka

264 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

9 194,21 Kč^*

Phoenix Contact 2902646 síťový zdroj na DIN lištu 10 A 50 W Obsah 1 ks

Objednací číslo:2225461

Doručení: Čt 29. 10.

Conrad Electronic

50 W

šroubovací

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

Min.: 1

Násobky: 1

4 280,17 Kč^*

Phoenix Contact 2902994 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 24 V 3.75 A 90 W Obsah 1 ks

Objednací číslo:2225477

Doručení: Čt 29. 10.

Conrad Electronic

90 W

šroubovací

264 V/AC

24 V

24 V/DC

pevné napětí

100-240 V/AC

3.75 A

85 V/AC

Min.: 1

Násobky: 1

1 974,38 Kč^*

Phoenix Contact 2902995 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 48 V 1.25 A 60 W Obsah 1 ks

Objednací číslo:2140996

Doručení: Čt 29. 10.

Conrad Electronic

60 W

šroubovací

264 V/AC

48 V

48 V/DC

pevné napětí

100-240 V/AC

1.25 A

85 V/AC

Min.: 1

Násobky: 1

1 450,41 Kč^*

Phoenix Contact 2903002 síťový zdroj na DIN lištu Spotřeba (Stand-By) 0.3 W 15 V 6.67 A 100 W Obsah 1 ks

Objednací číslo:2141057

Doručení: Čt 29. 10.

Conrad Electronic

100 W

šroubovací

264 V/AC

15 V

15 V/DC

pevné napětí

100-240 V/AC

6.67 A

85 V/AC

Min.: 1

Násobky: 1

2 417,36 Kč^*

Phoenix Contact 2903144 síťový zdroj na DIN lištu 24 V 5 A 120 W Obsah 1 ks

Objednací číslo:2225478

Doručení: Čt 29. 10.

Conrad Electronic

120 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

5 A

100 V/AC

Min.: 1

Násobky: 1

3 908,26 Kč^*

Phoenix Contact 2903145 síťový zdroj na DIN lištu 24 V 10 A 240 W Obsah 1 ks

Objednací číslo:2225479

Doručení: Čt 29. 10.

Conrad Electronic

240 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

10 A

100 V/AC

Min.: 1

Násobky: 1

6 037,19 Kč^*

Phoenix Contact 2903147 síťový zdroj na DIN lištu 24 V 3 A 72 W Obsah 1 ks

Objednací číslo:2225480

Doručení: Čt 29. 10.

Conrad Electronic

72 W

pružinové připojení

240 V/AC

24 V

24 V/DC

nastavitelný

100-240 V/AC

3 A

100 V/AC

Min.: 1

Násobky: 1

1 714,88 Kč^*

Phoenix Contact 2903156 síťový zdroj na DIN lištu 40 A 960 W Obsah 1 ks

Objednací číslo:2225481

Doručení: Čt 29. 10.

Conrad Electronic

960 W

pružinové připojení

500 V/AC

24 V/DC

nastavitelný

400 - 500 V/AC

40 A

400 V/AC

Min.: 1

Násobky: 1

9 982,64 Kč^*

Ke stažení

List technických údajů

List technických údajů 2141047 Phoenix Contact 2904611 síťový zdroj na DIN lištu 48 V 10 A 480 W Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2141047 Phoenix Contact 2904611 síťový zdroj na DIN lištu 48 V 10 A 480 W Obsah 1 ks

Popis

- Preventivní funkce kontroly hlásí nesrovnalosti dříve, než se objeví závada. - Pomocí NFC (Near Field Communication) lze nastavit např. prahové hodnoty pro automatické výstrahy apod. Výkonová rezerva pro snadné zařízení rozšíření pomocí statickými Boost s dlouhodobou výkon až 125 % a start těžkých zátěží díky dynamický boost až 200 % za 5 s. Vysoká odolnost díky integrovanému odvodu plynu, garantován minimální čas pro přemostění při výpadku proudu Odolné provedení díky kovovému pouzdru a teplotním rozsahu od - 40 °C až + 70 °C. Použitelný po celém světě díky vstupu s velkým rozsahem a balíkem mezinárodních povolení.
