Ilustrační obrázek

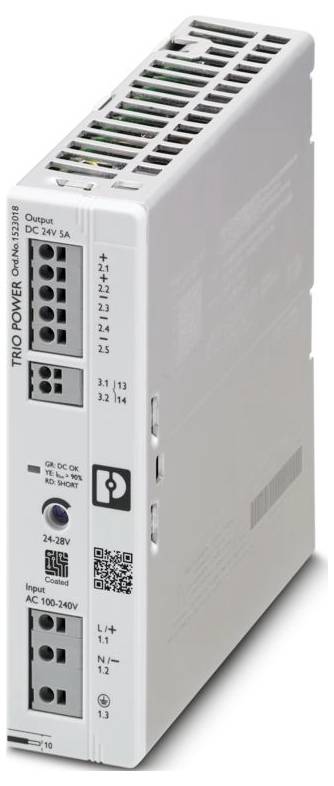

Phoenix Contact 1523018 napájení 24 V/DC 5 A 120 W Obsah 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (2 045,45 Kč / kus)
2 045,45 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada produktů: TRIO Power
- Typ připojení: Připojení Push In
- Šířka: 35 mm
- Výška: 135 mm
- Hloubka: 120 mm
- Barva: Červená, žlutá, zelená (vícebarevná LED)
- Třída hořlavosti podle UL 94: V0 (pouzdro, svorky)
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-4-11
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Šok (provoz): 18 ms, 30 g, každý směr místnosti (IEC 60068-2-27)
- Vibrace (provoz): 10 Hz 50 Hz, amplituda ±0,2 mm (IEC 60068-2-6); 50 Hz ... 150 Hz, 2,3 g, 90 min.
- Délka odizolování: 10 mm (pevný/flexibilní/dutinka)
- Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
- Frekvenční rozsah 0,15 MHz... 80 MHz
- Označení: ZAŘÍZENÍ PRO ŘÍZENÍ spotřeby ENERGIE PRO HAZARDOUS LOCATIONS; (EN) zařízení pro odběr proudu This EQUIPMENT is suitable for use in Class I, Division 2, Groups a, B, C a D, Hazardous Locations, or non-hazardous locations only.
- (FR) Lépseil convient uniquement pour une utilisation en atmosphères explosibles de třída I, division 2, groupes a, B, C et D ou en atmosphères non explosibles.(EN) WARNING: Explosion Hazard - do not connect or disconnect equipment unless power Power has been witched off or the area is known to be non-hazardous.
- (FR) Index AVERTISSEMENT: Risque d'explosion - ne pas connecter ou déconnecter les équipements sum si l'alimentation a été coupée ou si la zone est réputée non dangereuse.(EN) paif the EQUIPMENT is used in a manner specified by the maified by the maufur, the EQUIPMENT, the EQUIPMENT, the EQUIPMENT, the EQUIPMENT maufur.
- (FR) limieréquipement est utilisé d'une manière non spécifiée par le fabricant, la protection fournie par et équipement peut être altérée.;(EN) This equipment must be installed in a suitable, secured/key locked losure.
- (FR) Léquipement doit être instalité dans un boîtier appropré, verrouillé par une clé ou dot l'ouverture necessite l'utilisation d'un outil.
- Třída ochrany: I
- Frekvence: 50 Hz
- Připojovací technika: Připojovací technika
- Rozsah jmenovitého vstupního napětí: 100 v AC... 240 V/ AC
- Rozsah vstupního napětí: 100 v DC... 240 V DC ± 10 %; 160 V DC... 240 V DC ±10 % (UL)
- Napětí max. 300 v /AC 15 s.
- Proudový náraz: < 33 a (25 °C)
- Odolný proti nárazu pro spínací proud (I2t): < 0,55 A2S
- Doba přemostění při výpadku sítě: typ. 28 ms (120 v AC); typ. 28 ms (230 v AC)
- ODBĚR PROUDU: 1,29 A (100 V DC); 0,53 A (240 V DC)
- Výběr vhodné pojistky pro ochranu vstupu: 6 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
- Stupeň účinnosti: typ. 93 % (120 v AC); typ. 94 % (230 V AC)
- Jmenovité výstupní napětí: 24 V DC
- Rozsah nastavení výstupního napětí (USET): 24 v DC... 28 v DC (> 24 v DC, konstantní výkon)
- Jmenovitý výstupní proud (IN): 5 A.
- Dynamické Boost (IDYN.Boost): Max. 7,5 a (5 s)
- Odolnost proti zkratu: Ano
- Prázdný: Ano
- Výstupní výkon (PN): 120 W.
- Výstupní výkon (Dyn. Boost): Max. 180 W (5 s)
- Odolnost proti zpětnému proudu: ≤ 35 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 35 v DC
- Zbytkové vlnění: typ. 50 mVss (při jmenovitých hodnotách)
- Doba náběhu: ≤ 1 s (Uout = 10 % ... 90 %)
- Možnost sériového zapojení: Ano, ke zvýšení napětí (s hranicí SELV)
- Ztrátový výkon při volnoběhu: Max. < 1,75 W (230 v AC)
- Ztrátový výkon maximální jmenovité zatížení: < 6,51 W (230 v AC)
- Možnost paralelního zapojení: Ano, pro zvýšení výkonu a redundanci
- Ochrana (na sekundární straně): Elektronicky
- Vstup: Symetrický 2 kV (zkušební stupeň 4); nesymetrický 4 kV (zkušební stupeň 4)
- Poloha: 3.x
- Připojení vodiče: Připojení vodiče
- tuhý: 0,2 m²... 1,5 m²; 0,5 mm² (doporučeno)
- flexibilní: 0,2 mm²... 1,5 m²; 0,5 mm² (doporučeno)
- Flexibilní s plastovým pouzdrem bez plastového krytu: 0,25 mm²... 1,5 mm² (Cu); 0,5 mm² (doporučeno)
- Flexibilní s plastovým pouzdrem o tloušťce 0,25 mm m²... 0,75 m²; 0,5 mm² (doporučeno)
- Výstup: Symetrický 1 kV (zkušební stupeň 3); nesymetrický 2 kV (zkušební stupeň 3)
- Signál: Nesymetrický 1 kV (stupeň ostrosti 2)
- LED signalizace: LED signalizace
- Druhy signalizace: LED DC OK - stav signálu (un = 24 v DC, Iout = IN)
- Funkce: Přemístění do provozního stavu
- Spínací kontakt (bez potenciálu): OptoMOS
- Počet fází: 1
- Izolační napětí vstup/výstup: 3 kV AC (typová zkouška); 3,1 kV DC (kusová zkouška)
- MTBF (IEC 61709, SN 29500): > 3300000 h (25 °C);> 1900000 h (40 °C);> 880000 h (60 °C)
- Další text: Třída 3
- Rozměry výrobku: Rozměry výrobku
- Montážní rozměr
- Montážní pokyny: Stohovatelné: Horizontálně 0 mm, vertikálně 50 mm
- Ochranný nátěr: Ano
- Provedení krytu: Polykarbonát
- Provedení bočních dílů: Hliník
- Provozní výška: ≤ 5000 m.
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
- Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 60 °C, SNIŽOVÁNÍ: 2,5 %/K)
- EN 61010-1: III (≤ 2000 m);II (≤ 5000 m)
- Standardní označení: Variace sítě/podpětí
- Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje: Bezpečnostní měřicí, řídicí, regulační a laboratorní přístroje
- Ochranné nízké napětí: Ochranné nízké napětí
- UL: UL
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- DNV GL vedení rušivého vysílání: DNV GL vedení rušivého vyzařování
- DNV: Třída B
- DNV GL GL rušivé záření: DNV GL rušivé záření
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 6 kV (zkušební stupeň 3)
- Vybíjení vzduchu: 8 kV (zkušební stupeň 3)
- Poznámka: Kritérium A.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 10 v/m (zkušební nastavení 3)
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Vstup/výstup/signál: Nesymetrický
- Napětí: 230 V/AC
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Kritérium C: Dočasné zhoršení provozních podmínek, které je zařízení samo opraveno nebo lze obnovit použitím ovládacích prvků.
- Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
- AWG: 24... 16 (Cu);20 (doporučeno)
- AC provoz: AC provoz
- Tvar sítě: Hvězdná síť (TN, TT, IT (PE))
- Napětí zemské sítě obvykle: 120 v AC; 230 v AC
- Typ napětí: AC
- Frekvenční rozsah (FN): 50 Hz... 60 Hz ±10 %
- Ochranné zapojení: Ochrana proti přechodovým jevům | varistor
- Účiník (cos phi) 0,93 (230 v /AC)
- Výbojový proud proti PE: < 3,5 mA
- DC provoz: Provoz DC
- Snižování: 60 °C... 70 °C
- Odchylka: < 1 % (statická změna zatížení 10 %... 90 %);< 3 % (zatěžování dynamicky 10 %... 90< %); 0,1 % (změna vstupního napětí ±10 %)
- Crest Factor: typ. 1,72 (120 v AC); typ. 1,89 (230 V AC)
- Směrnice o ochraně životního prostředí: Směrnice 2011/65/EU o nebezpečných látkách; směrnice o odpadních elektrických a elektronických zařízeních; směrnice o odpadních elektrických a elektronických zařízeních
- Montážní vzdálenost doprava/doleva: 0 mm / 0 mm
- Montážní vzdálenost nahoře/dole 50 mm / 50 mm
- Harmonické proudy: Harmonické kmitání
- Flip: Kontrolka
- Počet období: 1 období
- Emise: Emise rušení podle EN 61000-6-3 (obytné a komerční oblasti) a EN 61000-6-4 (průmyslové oblasti)
- Odolnost: Odolnost proti rušení podle EN 61000-6-1 (v obytném prostoru), EN 61000-6-2 (průmyslové oblasti)
- Ochrana vstupu: 6,3 a interní (ochrana zařízení)
- Ztrátový výkon při volnoběhu: Minimální: < 2,14 W (120 v AC)
- Ztrátový výkon minimální zatížení: < 8,54 W (120 v AC)
- Integrované zabezpečení: ne
- Označení pólů: 3.1 (13), 3.2 (14)
- LED vypnuto: Napájecí napětí vstup AC není k dispozici (vypnuto)
- LED zapnuto (zelená), DC OK: Uout > 21 v DC a Iout < 0,9 x IN (zelená), DC OK)
- Výstup signálu DC OK: Výstup signálu DC OK
- Druh signalizace: Spínací kontakt DC OK - stav signálu (un = 24 v DC, Iout = IN)
- Spínací napětí: Max. 30 v DC (SELV)
- Zatížitelnost: Max. 100 mA
- Podmínka stavu (kontakt zavřený): Uout > 21 v DC a Iout < 0,9 x IN (kontakt uzavřený)
- Podmínka stavu (otevřený kontakt): Uout < 21 v DC nebo Iout > 0,9 x IN (střední hodnota přes 60 s) (otevřený kontakt)
- Výška použití (snižování výstupního výkonu): > 2000 m (snižování: 10 % / 1000 m)
- EN 61010-2-201: III (≤ 2000 m);II (≤ 5000 m)
- Bezpečnost síťových zdrojů až do 1100 v (izolační vzdálenosti): Bezpečnost síťových zdrojů až do 1100 v (izolační vzdálenosti)
- Elektrická bezpečnost: Elektrická bezpečnost
- Bezpečné oddělení: Bezpečné oddělení
- Omezení harmonických proudů sítě: Omezení harmonických proudů
- Variace napětí/podpětí: Variace napětí/podpětí
- LED zapnuto (žlutá), Iout > 90 %: Uout > 21 v DC a Iout > 0,9 x IN (žlutá), Iout > 90 %)
- LED zapnuto (červená), ISHORT: UOUT < 21 v DC a Iout > 0,9 x IN (zapnuto (červená), ISHORT)
- > ochrana před OVP (ochrana před over voltage) (zapnuto (červená blikající))
- Hloubka (hloubka montážní lišty): 115 mm (hloubka montážní lišty)
- Bezpečnostní nízké napětí: Bezpečnostní malé napětí
- ANSI/UL 121201: ANSI/UL 121201
- Jmenovité vstupní napětí
AC 100 V - 240 V
- Kategorie produktu
napájení
- Vstupní napětí (min.)
100 V/AC
100 V/DC
- Vstupní napětí (max.)
240 V/AC
240 V/DC
- Výstupní proud (max.)
5 A
- Výstupní proud (max.) - zaokrouhlený
5 A
120 W
- Typ výstupu (Napájecí zdroje)
nastavitelný
- Fáze
1
- Výstupní napětí (max.)
24 V/DC
- Připojení
Push-in připojení pružinovou svorkou
- Rozm.
(d x š x v) 120 x 35 x 135 mm
- Výstupní napětí (max.)
28 V/DC
- Výstupní napětí (min.)
24 V/DC
- Provozní teplota (max.)
70 °C
- Teplota provozu (max.)
70 °C
- Pracovní teplota (min.)
60 °C
- Provozní teplota (min.)
-25 °C
- Číslo výrobce
1523018
- Obsah
1 ks
- Vlastnosti napájecích adaptérů
s ochranným lakem
- Šířka
35 mm
- V
135 mm
- Délka
120 mm
IP20
- Max. teplota
70 °C
- Min. teplota
-25 °C
- Typ
TRIO3-PS/1AC/24DC/5/CO
- Účinnost
94 %
- Hloubka
120 mm
- Montážní výška
135 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3569150 Phoenix Contact 1523018 napájení 24 V/DC 5 A 120 W Obsah 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3569150 Phoenix Contact 1523018 napájení 24 V/DC 5 A 120 W Obsah 1 ks
Popis
Napájecí zdroj TRIO Power Power, Push-In, montáž na lištu, vstup: 1fázový, výstup: 24 v DC / 5 a, nastavitelný od 24 v DC... 28 V/DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
