Ilustrační obrázek

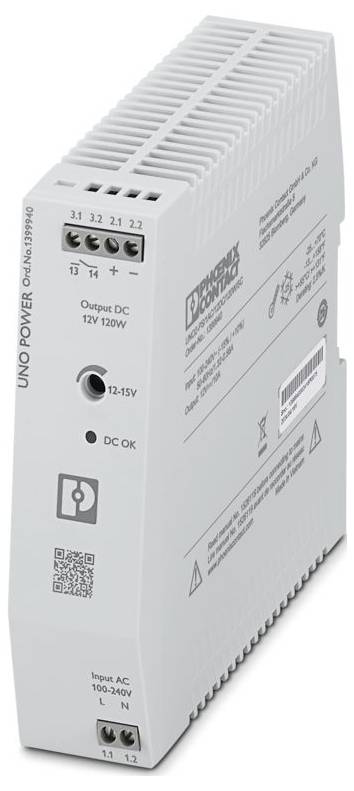

Phoenix Contact 1399940 napájení 12 V/DC 10 A 120 W Obsah 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Celková cena (1 533,06 Kč / kus)
1 533,06 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Řada produktů: Power Uno
- Typ připojení: Šroubové připojení
- Utahovací moment: 0,5 Nm 0,6 Nm; 4 lbf-in. ... 5 lbf-in.
- Šířka: 35 mm
- Výška: 130 mm
- Hloubka: 129 mm
- Barva: zelená
- Třída hořlavosti podle UL 94: V0 (pouzdro, svorky)
- Materiál krytu: PC
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 70 °C (> 55 °C SNIŽOVÁNÍ: 2,5 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-4-11
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Šok (provoz): 18 ms, 30 g, každý směr místnosti (IEC 60068-2-27)
- Vibrace (provoz): 10 Hz 50 Hz, amplituda ±0,35 mm (IEC 60068-2-6); 59,6 Hz ... 150 Hz, 5 g, 20 cyklů
- Délka odizolování: 8 mm
- Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
- Frekvenční rozsah 0,15 MHz... 80 MHz
- Označení: CB-Scheme (IEC 61010-1, IEC 61010-2-201)
- Ochranná třída: II
- Frekvence: 50 Hz
- Rozsah jmenovitého vstupního napětí: 100 v AC... 240 V/ AC
- Rozsah vstupního napětí: 100 v AC... 240 V AC -15 % ... +10 %
- Proudový náraz: typ. 35 a (při 25 °C)
- Odolný proti nárazu pro spínací proud (I2t): < 0,3 A2S
- Doba přemostění při výpadku sítě: typ. 25 ms (120 v AC); typ. 27 ms (230 v AC)
- ODBĚR PROUDU: 1,32 A (100 V AC); 1,1 A (120 V AC); 0,58 A (230 V AC); 0,56 A (240 V AC)
- Čas zapnutí: typ. 1 s.
- Výběr vhodné pojistky pro ochranu vstupu: 6 a... 16 a (charakteristika B, C, D, k nebo srovnatelná)
- Stupeň účinnosti: typ. 93,1 % (120 v AC); typ. 94,4 % (230 V AC)
- Jmenovité výstupní napětí: 12 V DC
- Rozsah nastavení výstupního napětí (USET): 12 v DC... 15 v DC (> 12 v DC, konstantní výkon)
- Jmenovitý výstupní proud (IN): 10 A.
- Odolnost proti zkratu: Ano
- Výstupní výkon (PN): 120 W.
- Odolnost proti zpětnému proudu: ≤ 25 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 25 v DC
- Zbytkové vlnění: typ. 25 mVss (při jmenovitých hodnotách)
- Doba náběhu: < 1 s (Uout = 10 % ... 90 %)
- Zapojení v sériovém zapojení: Ano, ke zvýšení napětí
- Ztrátový výkon při volnoběhu: Max. < 0,4 W (230 v AC)
- Ztrátový výkon maximální jmenovité zatížení: < 7 W (230 v AC)
- Možnost paralelního zapojení: Ano, pro zvýšení výkonu a redundanci s diodou
- Ochrana (na sekundární straně): Elektronicky
- Vstup: 2 kV (zkušební stupeň 4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
- Poloha: 3.x
- Připojení vodiče: Připojení vodiče
- tuhý: 0,2 m²... 2,5 mm²
- flexibilní: 0,2 mm²... 2,5 mm²
- Flexibilní s plastovým pouzdrem bez plastového krytu: 0,25 mm²... 2,5 mm²
- Flexibilní s plastovým pouzdrem o tloušťce 0,25 mm m²... 2,5 mm²
- Pevná (AWG): 24... 14 (Cu)
- Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
- Signál: Signál
- LED signalizace: LED signalizace
- Druhy signalizace: LED DC OK - stav signálu (un = 24 v DC, Iout = IN)
- Funkce: Přemístění do provozního stavu
- Spínací kontakt (bez potenciálu): OptoMOS
- Počet fází: 1
- Izolační napětí vstup/výstup: 4 kV AC (typová zkouška); 3,75 kV AC (kusová zkouška)
- MTBF (IEC 61709, SN 29500): > 1501000 h (25 °C);> 913000 h (40 °C);> 515000 h (55 °C)
- Délka života (elektrolytické kondenzátory): Délka životnosti (elektrolytické kondenzátory)
- Proud: 10 A
- Teplota: 25 °C;
- Čas: 312000 h
- Další text: Třída 3
- Rozměry výrobku: Rozměry výrobku
- Montážní rozměr
- Montážní pokyny: Stohovatelné: Horizontálně 0 mm, vertikálně 30 mm
- Materiál krytu: plast
- Výška: ≤ 5000 m (> 2000 m, snižování: 10 % / 1000 m)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
- Kód teploty: T4 (-25 ... 10 AŽ +70 ° > C | 55 °C, SNIŽOVÁNÍ: 2,5 %/K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Standardní označení: Omezení harmonických proudů
- Ochranné nízké napětí: Ochranné nízké napětí
- UL: UL
- SIQ: SIQ
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- EMV požadavky na odolnost: EN 61000-6-2
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 6 kV (zkušební stupeň 3)
- Vybíjení vzduchu: 8 kV (zkušební stupeň 3)
- Poznámka: Kritérium A.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 10 v/m (zkušební nastavení 3)
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Napětí: 230 V/AC
- Poklesy napětí: Poklesy napětí
- Pokles napětí: 0 %
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Okolní teplota (typ testovaný startovacím zdrojem): -40 °C.
- AWG: 24... 14 (Cu)
- AC provoz: AC provoz
- TVAR SÍTĚ: TN, TT, IT (PE)
- Napětí zemské sítě obvykle: 120 v AC; 230 v AC
- Typ napětí: DC
- Frekvenční rozsah (FN): 50 Hz... 60 Hz ±10 %
- Ochranné zapojení: Přepěťová ochrana | varistor
- Výbojový proud proti PE: < 0,25 mA
- Odchylka: < 1 % (statická změna zatížení 10 %... 90 %);< 3 % (zatěžování dynamicky 10 %... 90< %); 0,1 % (změna vstupního napětí ±10 %)
- Crest Factor: typ. 1,68 (120 v AC); typ. 1,83 (230 V AC)
- Montážní vzdálenost doprava/doleva: 0 mm / 0 mm
- Montážní vzdálenost nahoře/dole 30 mm / 30 mm
- Harmonické proudy: Harmonické kmitání
- Flip: Kontrolka
- Počet období: 1 období
- Provedení pouzdra: Polykarbonát
- Emise: Emise rušení podle EN 61000-6-3 (obytné a komerční oblasti) a EN 61000-6-4 (průmyslové oblasti)
- Vstup/výstup: Nesymetrický
- Ochrana vstupu: 3,15 a interní (ochrana el. přístroje), pomalá
- Ztrátový výkon při volnoběhu: Minimální: < 0,55 W (120 v AC)
- Ztrátový výkon minimální zatížení: < 9 W (120 v AC)
- Integrované zabezpečení: ne
- Označení pólů: 3.1 (13), 3.2 (14)
- Druh signalizace: Spínací kontakt DC OK - stav signálu (un = 24 v DC, Iout = IN)
- Spínací napětí: Max. 30 v AC/DC; max. 60 V DC
- Zatížitelnost: Max. 50 mA
- Podmínka stavu (kontakt zavřený): UOUT > 0,9 x un (kontakt zavřený)
- Podmínka stavu (otevřený kontakt): UOUT < 0,9 x un (otevřený kontakt)
- Bezpečnost síťových zdrojů až do 1100 v (izolační vzdálenosti): Bezpečnost síťových zdrojů až do 1100 v (izolační vzdálenosti)
- Elektrická bezpečnost: Elektrická bezpečnost
- Bezpečné oddělení: Bezpečné oddělení
- Omezení harmonických proudů sítě: Omezení harmonických proudů
- Hloubka (hloubka montážní lišty): 125 mm (hloubka montážní lišty)
- Materiál tašky: PBT (polybutylentereftalát)
- Hlava šroubu: Podélná drážka L
- Výstup signálu relé 13/14: Výstup signálu relé 13/14
- Kategorie produktu
napájení
- Vstupní napětí (min.)
100 V/AC
- Vstupní napětí (max.)
240 V/AC
- Výstupní proud (max.)
10 A
- Výstupní proud (max.) - zaokrouhlený
10 A
120 W
- Typ výstupu (Napájecí zdroje)
nastavitelný
- Fáze
1
- Výstupní napětí (max.)
12 V/DC
- Připojení
šroubovací
- Rozm.
(d x š x v) 129 x 35 x 130 mm
- Výstupní napětí (max.)
15 V/DC
- Výstupní napětí (min.)
12 V/DC
- Provozní teplota (max.)
70 °C
- Teplota provozu (max.)
70 °C
- Pracovní teplota (min.)
55 °C
- Provozní teplota (min.)
-25 °C
- Číslo výrobce
1399940
- Obsah
1 ks
- MTBF
1501000 h
- Vlastnosti napájecích adaptérů
regulovatelné výstupní napětí
- Šířka
35 mm
- V
130 mm
- Délka
129 mm
IP20
- Max. teplota
70 °C
- Min. teplota
-25 °C
- Typ
UNO2-PS/1AC/12DC/120W/SC
- Účinnost
94.4 %
- Hloubka
129 mm
- Montážní výška
130 mm
35 mm
130 mm
129 mm
130 mm
NE
ANO
AC
120 W
ANO
Screw connection
ANO
NE
ANO
IP20
NE
12-15 V
ANO
85-264 V
85-264 V
ANO
None
10 A
12 V
10 A
None
Other
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3588096 Phoenix Contact 1399940 napájení 12 V/DC 10 A 120 W Obsah 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3588096 Phoenix Contact 1399940 napájení 12 V/DC 10 A 120 W Obsah 1 ks
Popis
Napájecí zdroj UNO Power, šroubové připojení, montáž na DIN lištu, vstup: 1fázový, výstup: 12 v DC / 10 a, nastavitelný od 12 v DC... 15 V DC
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
