Name: Phoenix Contact 1283937 redundanční modul 10 A Počet výstupů: 2 x
Brand: Phoenix Contact
SKU: 3568236
Availability: SoldOut

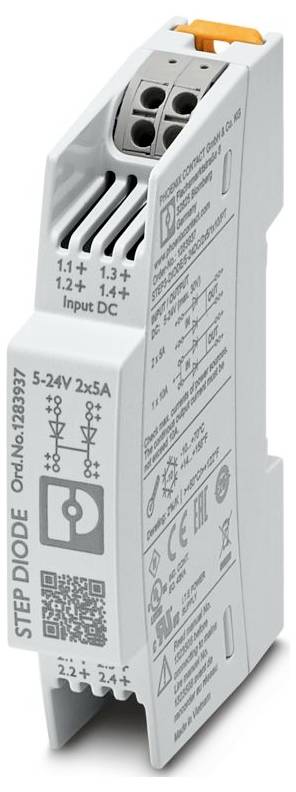

Kompaktní šedá elektrická součástka se značenými vstupními a výstupními svorkami, která zobrazuje schémata a specifikace pro připojení napětí a proudu.

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Není k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Celková cena (725,00 Kč / kus)

725,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Redundantní modul

Technické parametry

Produktová řada: STEP DIODA
Typ připojení: Připojení Push In
Šířka: 18 mm
Výška: 90 mm
Hloubka: 61 mm
Jednotka: 1 TE (DIN 43880)
Materiál krytu: PC
Okolní podmínky: Okolní podmínky
Ochrana: IP20
Teplota okolí (provoz): -10 °C ... 70 °C (SNIŽOVÁNÍ: > 50 °C | 2 %/K)
Okolní teplota (skladování/transport): -40 °C... 85 °C
Normy/předpisy: EN 61000-4-5
Poznámka: T4 (-10 ° C ... 20 AŽ +70 ° > C, 50 °C, SNIŽOVÁNÍ: 2 %/K)
Způsob montáže: Montáž na DIN lištu
Izolační vlastnosti: Izolační vlastnosti
Stupeň znečištění: 2
Šok (provoz): 18 ms, 30 g, každý směr místnosti (IEC 60068-2-27)
Vibrace (provoz): < 15 Hz, amplituda ±2,5 mm (IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
Délka odizolování: 10 mm (pevná / flexibilní / bez plastové objímky); 13 mm (s plastovou dutinkou)
Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
Frekvenční rozsah: 150 kHz... 80 MHz
Označení: UL/C-UL listed ANSI/UL 121201 třída I, Division 2, Groups a, B, C, D (Hazardous location)
Třída ochrany III
Rozsah jmenovitého vstupního napětí: 5 v DC... 24 V DC
Rozsah vstupního napětí: 4,5 v DC... napájení 18 - 30 V DC
Jmenovité výstupní napětí: UIN - 0,5 v
Jmenovitý proud (IN): 2x 5 a; 1x 10 A.
Vstup: 1 kV (zkušební stupeň 3 - symetrický); 2 kV (zkušební stupeň 3 - nesymetrický)
Připojení vodiče: Připojení vodiče
tuhý: 0,2 m²... 2,5 mm²
flexibilní: 0,2 mm²... 2,5 mm²
Flexibilní s plastovým pouzdrem bez plastového krytu: 0,5 mm²... 1,5 mm²; 1 mm² (doporučeno)
Flexibilní s plastovým pouzdrem o tloušťce 0,2 mm m²... 1 mm²; 1 mm² (doporučeno)
Výstup: 1 kV (zkušební úroveň 3 - symetrický); 2 kV (zkušební úroveň 3 - nesymetrický)
Izolační napětí vstup/výstup: 550 v AC
MTBF (IEC 61709, SN 29500): > 29675000 h (25 °C);> 18693000 h (40 °C);> 13996000 h (50 °C)
Rozměry výrobku: Rozměry výrobku
Montážní rozměr
Montážní pokyny: Stohovatelné: Horizontálně 0 mm, vertikálně 30 mm
Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
Materiál skříňky: kov
Výška: ≤ 5000 m (> 2000 m, snižování: 10 % / 1000 m)
Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
Standardní označení: Nízké ochranné napětí
Ochranné nízké napětí: Ochranné nízké napětí
UL: UL
Stavba lodí: Stavba lodí
Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
Poznámka: Kritérium A.
Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
Zatížení nárazem (Surge): Zatížení nárazem (Surge)
Ovlivňování vedením: Ovlivňování vedením
Vstup/výstup/signál: Nesymetrický
Napětí: 10 v (zkušební úroveň 3)
Kritéria: Kritéria
Kritérium a: Běžné provozní chování v rámci definovaných mezí.
Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
AWG: 24... 14 (Cu)
Typ napětí: DC
Snižování: 50 °C... 70 °C (2 % / K)
Montážní vzdálenost doprava/doleva: 0 mm / 0 mm
Montážní vzdálenost nahoře/dole 30 mm / 30 mm
Odolnost: EN 61000-6-2:2019
Elektrická bezpečnost: Elektrická bezpečnost
Izolační napětí vstup, výstup/pouzdro: 550 v AC
Hloubka (hloubka montážní lišty): 55 mm (hloubka montážní lišty)
Materiál západky: Polyamid
Jmenovitý vstupní proud (IN): 1x 10 a; 2x 5 A.
Ochrana proti přepólování: Ano, < 60 v DC
Případ napětí vstup/výstup: typ. 0,5 V (IOUT = 5 A)
Ochrana proti přechodovému přepětí: Transilová dioda
LED: Ano
Suché teplo (IEC 60068-2-2): 70 °C (16 h)
Cyklická vlhkost vzduchu (IEC 60068-2-30): 55 °C (95 %, 2 x 23 h)
Chlad (IEC 60068-2-1): -25 °C (16 h)
