Phoenix Contact 1232304 FL SWITCH TSN 2316 průmyslový ethernetový switch 10 / 100 / 1000 MBit/s

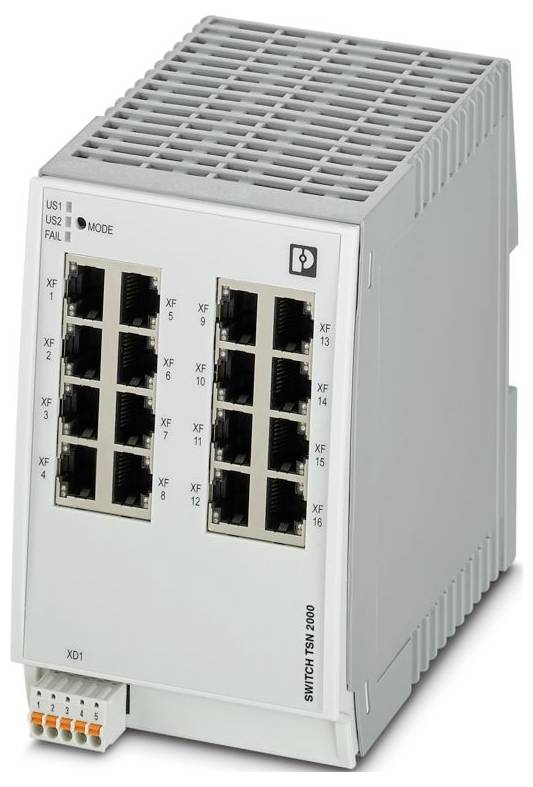

Phoenix Contact 1232304 FL SWITCH TSN 2316 průmyslový ethernetový switch 10 / 100 / 1000 MBit/s-0
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Celková cena (41 945,00 Kč / kus)
41 945,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Produktová řada: Řízený switch TSN 2000
  • Provedení: Provedení knihy
  • Typ připojení: Pružinové připojení
  • Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
  • Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
  • Průřez vodiče AWG: 24... 16
  • Šířka: 85 mm
  • Výška: 130 mm
  • Hloubka: 115 mm
  • Materiál pouzdra: Zesílený polykarbonátovým vláknem
  • Okolní podmínky: Okolní podmínky
  • Ochrana: IP20
  • Teplota okolí (provoz): -40 °C ... 60 °C
  • Okolní teplota (skladování/transport): -40 °C... 85 °C
  • Normy/předpisy: EN 61000-6-4
  • Způsob montáže: Montáž na DIN lištu
  • Izolační vlastnosti: Izolační vlastnosti
  • Stupeň znečištění: 2
  • Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
  • Šok (provoz): 30 g (EN 60068-2-27)
  • Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
  • Délka odizolování: 9 mm
  • Všeobecné informace: Podpora telefonicky a lokálně (podléhající poplatku)
  • Přenosová rychlost 10/100/1000 Mbit/s.
  • Maximální ztrátový výkon při jmenovitých podmínkách: 30 W (US = min, Tamb = Max, DOI = Max)
  • Třída ochrany III (VDE 0106)
  • Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
  • Délka přenosu 100 m (na segment)
  • Rozsah napájecího napětí: 12 v DC... 57 V DC
  • Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 % (bez rozmrazování)
  • Poznámka pro použití: Pouze pro průmyslové použití
  • Odběr proudu: 740 mA
  • Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
  • Funkce: Funkce
  • Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
  • Rušivé vyzařování: Rušení
  • Odolnost vůči rušení EN 61000-6-2
  • Ukazatel stavu: LED diody: US1, US2 (napájení), Fail (alarm), 2x LED na Ethernet port (Link/activity a Speed)
  • Fyzika přenosu: Měď
  • MTTF: 257,17 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 126,12 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 25,76 let (SN 29500 Standard, teplota 60 °C, pracovní cyklus 100 %)
  • Napájení
  • Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
  • Neobsahuje látky narušující lak: Ano
  • Odběr proudu: 740 mA (při US = 24 v DC a teplotě okolí 25 °C)
  • Maximální odběr proudu: 2,5 a (US = min, Tamb = Max, DOI = Max)
  • Poznámka k druhu připojení: Použijte jako připojovací kabel pro napájení pouze měděné vodiče s přípustným teplotním rozsahem -40 °C ... 70 °C (při Tab = 60 °C)
  • Počet kanálů: 16 (porty RJ45)
  • Přenos média: Měď
  • Lokální diagnostika: US1/2 napájecí napětí US1, US2 zelená LED; FAIL div. Červená LED dioda; LINK stavová LED zelená
  • Zvláštní vlastnosti: Proces vývoje certifikován podle IEC 62443-4-1; kompatibilní s IEC 62443-4-2
  • Základní funkce: Store and Forward Switch, normované podle IEEE 802.3
  • Funkce přepínače: Funkce switche
  • Diagnostické funkce: RMON History; LLDP (Link Layer Discovery Protocol); SNMP-Traps; N:1-Portmiring; ACD (Address Conflict Detection); Sylog; CRC-Surveillance
  • Funkce filtrování: Quality of Service (8 prioritních tříd); Class of Service; DiffSERV/DSCP; upřednostňování portů; VLAN (až 32 VLAN); IGMP Snooping/Quier (v1/v2); Auto-Query port; Extended Multicast filtrování
  • IP parametrizace: DHCP klient; DHCP možnost 82 (Agent Relay Agent); DHCP server (založen na bazénu, založen na portu); BootP; DCP (Discovery and Configuration Protocol)
  • Tabulka pro MAC adresole: 32k
  • Správa: Web-based Management (HTTP/HTTPS); řízení pomocí kladičkových kladek (LDAP, RADIUS); SNMPv1/v2/v3; Command Line Interface (Telnet, SSH)
  • Redundance: MRP (Media Reduntancy Protocol); RSTP (Rapid upínací Tree Protocol); FRD (rychlá detekce); Large Treue Support; LACP (Link Aggregation Control Protocol); nadbytečná systémová nadbytečnost Profinet S2
  • Další funkce: Jumboframes (max. 9600 bajtů); přenos MMS & GOOSE (IEC 61850-8-1); přenos Modbus/TCP
  • Synchronizace času: Protokol SNTP (Simple Network Time Protocol); gPTP (IEEE 802.1AS); IEEE 1588v2 (transparentní hodiny)
  • Bezpečnostní funkce: Bezpečnostní funkce
  • Funkčnost
  • Označení výstup: Výstup alarmu
  • Digitální: Digitální:
  • Ethernet (RJ45): Ethernet (RJ45)
  • LED indikace signálu: Příjem dat, stav připojení
  • Připojení napájení: Přes COMBICON, max. Průřez vodiče 1,5 m²
  • Zkušební dráha: Napájení 24 v / funkční erde 500 v DC 1 min; rozhraní Ethernet / všechny ostatní potenciály 2,25 kV DC 1 min
  • Stavové a diagnostické informace: LED diody: US1, US2 (napájení), Fail (alarm), 2x LED na Ethernet port (Link/activity a Speed)
  • Napájecí napětí (DC): 24 v DC (redundantní)
  • Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium  a; EN 61000-6-2 EN 61000-4-5 (Surge) kritérium a; EN 61000-6-2 EN 61000-4-6 61000 6-2 (odolnost proti rušení šířením vedením) kritérium a; EN 61000 6-4 61000-6-2 61000 6-4 (venkovní třída a
  • Signalizační kontakt řídicí napětí: typ. 24 V DC
  • Třída PROFINET Conformance: Conformance Class B
  • Profinet funkce: Profinet-Device; rychlý start
  • Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
Kategorie produktu

průmyslový ethernetový switch

Přenosová rychlost přes LAN

1000 MBit/s

Přenosová rychlost

10 / 100 / 1000 MBit/s

Základní funkce

Managed Switch

Ethernetové porty

16

10/100/1000 MBit/s

16 x

Jumbo Frames

Ano

Šířka

85 mm

V

130 mm

Hloubka

115 mm

Typ

FL SWITCH TSN 2316

Rozhraní

RJ45

IP20

Provozní napětí

24 V/DC

Max. okolní teplota

60 °C

Min. okolní teplota

-40 °C

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 průmyslový ethernetový switch 10 / 100 / 1000 MBit/s

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3566977 Phoenix Contact 1232304 FL SWITCH TSN 2316 průmyslový ethernetový switch 10 / 100 / 1000 MBit/s

Popis

Řízený TSN Switch 2000, 16 portů RJ45 10/100/1000 Mbit/s, Profinet Conformance Class B, certifikovaný proces vývoje podle IEC 62443-4-1, kompatibilní s IEC 62443-4-2

Tento text byl přeložen strojově.
