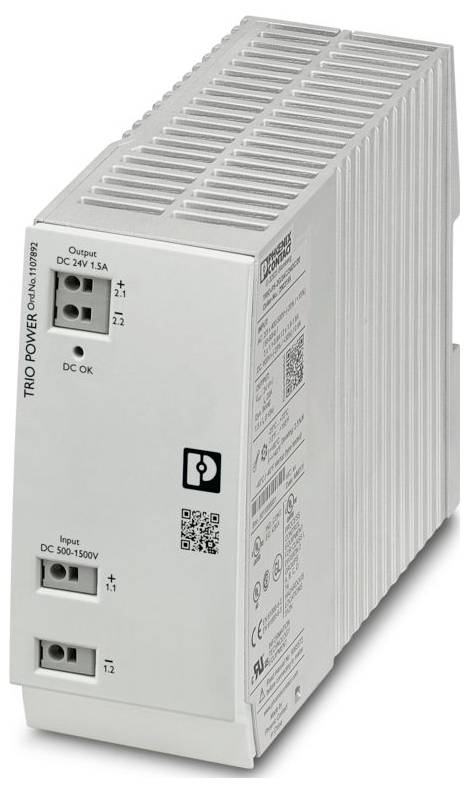

Ilustrační obrázek
Phoenix Contact 1107892 DC/DC měnič napětí 24 V/DC 1.5 A Obsah 1 ks
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (2 575,00 Kč / kus)
2 575,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Napájení
Dodatečné informace:
Technické parametry
- Řada produktů: TRIO Power
- Typ připojení: Připojení Push In
- Šířka: 48 mm
- Výška: 130 mm
- Barva: zelená
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -25 °C ... 70 °C (> 60 °C SNIŽOVÁNÍ: 2,5 %/K)
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-6-4
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Kategorie přepětí: Kategorie přepětí
- Stupeň znečištění: 2
- Vibrace (provoz): < 15 Hz, amplituda ±2,5 mm (podle IEC 60068-2-6); 15 Hz ... 150 Hz, 2,3 g, 90 min.
- Délka odizolování: 10 mm
- Průřez kabelu flexibilní, min.: 1 mm²
- Flexibilní průřez vodiče: Max. 2,5 mm²
- Průřez vodiče minimální: 1 mm²
- Pevný průřez vodiče max. 4 mm²
- Montážní poloha: Vodorovná nosná lišta NS 35, EN 60715
- Frekvenční rozsah 0,15 MHz... 80 MHz
- Ochranná třída: II
- Rozsah jmenovitého vstupního napětí: 500 v DC... 1500 V DC
- Rozsah vstupního napětí: 450 v DC... 1650 V DC
- Široký vstupní rozsah: ne
- Napětí max.: ≤ 1800 v DC 1 s.
- Náběhový proud (I2t): typ. 0,15 A2S
- Odběr proudu: typ. 85 mA (450 v DC); typ. 30 mA (1500 V/DC)
- Výběr vhodné pojistky pro ochranu vstupu: 1 a (gPV)
- Stupeň účinnosti: typ. 88 % (500 v DC); typ. 87 % (900 v DC); typ. 83 % (1500 V DC)
- Jmenovité výstupní napětí: 24 V/DC ±3 %
- Jmenovitý výstupní proud (IN): 1,5 A.
- Odolnost proti zkratu: Ano
- Prázdný: Ano
- Odolnost proti zpětnému proudu: ≤ 35 v DC
- Ochrana proti přepětí na výstupu (OVP): ≤ 30 v DC
- Zbytkové vlnění: < 40 mVss (žebra);< 50 mVss (Noise)
- Doba náběhu: ≤ 30 ms (UOUT (10 %...) (90 %)
- Zapojení v sériovém zapojení: ne
- ZTRÁTOVÝ VÝKON PŘI VOLNOBĚHU: MAX. < 1,1 < W (500 V DC); 1,4< W (900 V DC); 2,4 W (1500 V DC)
- ZTRÁTOVÝ VÝKON MAXIMÁLNÍ JMENOVITÉ ZATÍŽENÍ: < 4,2 W (500 V DC);< 5,5 W (900 V DC);< 7,5 W (1500 V DC)
- Možnost paralelního zapojení: Ano, pro redundanci a zvýšení výkonu
- Ochrana (na sekundární straně): Elektronicky
- Vstup: 3 kV (zkušební stupeň >4 - symetrický); 4 kV (zkušební stupeň 4 - nesymetrický)
- Výstup: 0,5 kV (zkušební stupeň 2 - symetrický); 1 kV (zkušební stupeň 2 - nesymetrický)
- Druhy signalizace: LED
- Počet fází: 1
- Izolační napětí vstup/výstup: 4,2 kV DC (typová zkouška); 2,6 kV DC (kusová zkouška)
- MTBF (IEC 61709, SN 29500): > 3300000 h (25 °C);> 1760000 h (40 °C);> 740000 h (60 °C)
- Montážní rozměr
- Poznámka k montáži: Stohovatelné: Horizontálně 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikálně 50 mm
- Opatřen ochranným lakem: ne
- Třída hořlavosti podle UL 94 (pouzdro / svorky): V0
- Materiál krytu: plast
- Výška: ≤ 4000 m (> 2000 m, snižování: 10 % / 1000 m)
- Max. úř. věst. Vlhkost vzduchu (provoz): ≤ 95 % (při 25 °C, žádné orosení)
- Šok: 11 ms, 15 g, podle směru místnosti (podle IEC 60068-2-27)
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Nízkonapěťová směrnice: Shoda se směrnicí NSR 2014/35/EU
- Emise šířené vedením: Emise šířené vedením
- Rušivé vyzařování: Rušení
- Výboj statické elektřiny: Výboj statické elektřiny
- Kontaktní výboj: 4 kV (zkušební stupeň 2)
- Vybíjení vzduchu: 8 kV (zkušební stupeň 3)
- Poznámka: Kritérium A.
- Elektromagnetické vysokofrekvenční pole: Elektromagnetické vysokofrekvenční pole
- Síla zkušebního pole: 3 v/m (zkušební nastavení 1)
- Rychlé přechodné jevy (Burst): Rychlé přechody (Burst)
- Zatížení nárazem (Surge): Zatížení nárazem (Surge)
- Ovlivňování vedením: Ovlivňování vedením
- Napětí: 10 v (zkušební úroveň 3)
- Poklesy napětí: Poklesy napětí
- Kritéria: Kritéria
- Kritérium a: Běžné provozní chování v rámci definovaných mezí.
- Kritérium B: Dočasné zhoršení provozních podmínek, které přístroj sám opravuje.
- Napětí zemské sítě obvykle: 500 v DC; 1500 v DC
- Typ napětí: DC
- Volba vhodné pojistky pro ochranu vstupu: 1500 v DC
- DC provoz: Provoz DC
- Snižování: > 60 °C... 70 °C (2,5 %/K)
- Odchylka: < 1 % (statická změna zatížení 10 %... 90 %);< 3 % (zatěžování dynamicky 10 %... 90< %, 10 Hz); 0,1 % (změna vstupního napětí ±10 %)
- Výstupní výkon: 36 W
- Flexibilní jednovodičový/svorkový bod s plastovou objímkou min.: 1 mm²
- Flexibilní jednovodičový/svorkový bod s plastovým pouzdrem max.: 2,5 mm²
- Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra min.: 1 mm²
- Flexibilní jednovodičový/svorkový bod s dutinkami bez plastového pouzdra max.: 2,5 mm²
- Průřez vodiče AWG min. 18
- Průřez vodiče AWG max. 12
- Montážní vzdálenost doprava/doleva: 0 mm / 0 mm
- Montážní vzdálenost nahoře/dole 50 mm / 50 mm
- Norma pro elektrickou bezpečnost: EN 62109-1:2011
- Norma - nízké ochranné napětí: IEC 62109-1:2011 (SELV)
- Norma - bezpečné oddělení: DIN VDE 0100-410
- UL SCHVÁLENÍ: UL 62109-1:2014; UL 1741
- Provedení pouzdra: Polykarbonát
- Emise rušení: Emise rušení
- Odolnost: EN 61000-6-2:2005
- Výstup signálu: LED ukazatel stavu: Výstup signálu: LED ukazatel stavu
- Označení signalizace: DC OK
- Indikace stavu nabití: Zelená LED dioda „DC OK“
- Vstup/výstup: Nesymetrický
- Rádiové rušivé napětí podle EN 55011: EN 55011 (EN 55022) třída a průmyslové použití
- Rádiové záření podle EN 55011: EN 55011 (EN 55022), třída a, průmyslové použití
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Poznámka k indikaci stavu: UOUT > 21,5 v: LED se rozsvítí
- Hloubka přístroje (montáž nosné lišty): 115 mm (hloubka montážní lišty)
- IEC 62109-1: II
- Kategorie produktu
DC/DC měnič napětí
- Typ
TRIO-PS-2G/1500DC/24DC/1.5
- Vstupní napětí (min.)
450 V/DC
- Vstupní napětí (max.)
1650 V/DC
- Výstupní napětí
24 V/DC
- Výstupní proud (max.)
1.5 A
- Výstupní proud (max.) - zaokrouhlený
1.5 A
- Připojení
Push-in připojení pružinovou svorkou
- Provozní teplota (min.)
-25 °C
- Provozní teplota (max.)
70 °C
- Rozm.
(d x š x v) 115 x 48 x 130 mm
- V
130 mm
- Délka
115 mm
- Šířka
48 mm
- Obsah
1 ks
- Hloubka
121 mm
IP20
- Montážní výška
130 mm
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564296 Phoenix Contact 1107892 DC/DC měnič napětí 24 V/DC 1.5 A Obsah 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564296 Phoenix Contact 1107892 DC/DC měnič napětí 24 V/DC 1.5 A Obsah 1 ks
Popis
Primárně taktovaný DC/DC měnič TRIO Power s připojením Push In pro montáž na DIN lištu, vstup: 1500 v DC, výstup: 24 v DC / 1,5 A.
