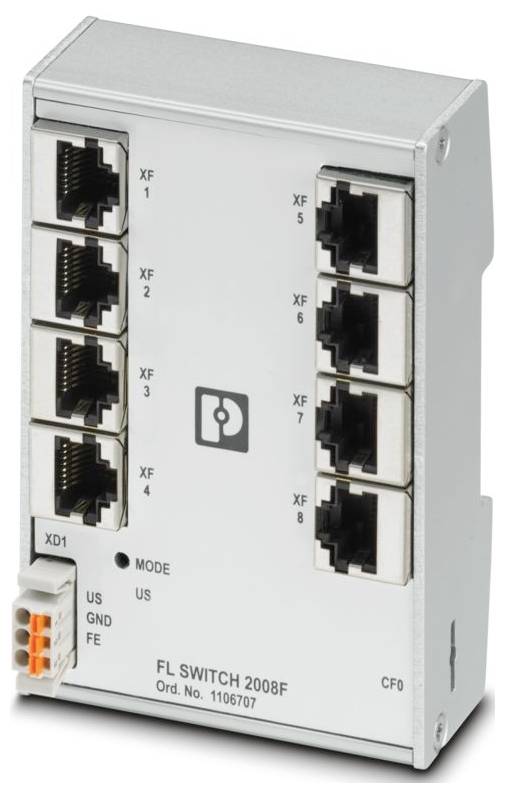

Ilustrační obrázek
Phoenix Contact 1106707 FL SWITCH 2008F průmyslový ethernetový switch 10 / 100 MBit/s
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (8 152,89 Kč / kus)
8 152,89 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Řízený switch 2000
- Provedení: Plochý tvar
- Typ připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,25 mm² 1,5 mm²
- Tuhý průřez vodiče: 0,25 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 75 mm
- Výška: 105 mm
- Hloubka: 43 mm
- Materiál krytu: Hliník
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP30
- Teplota okolí (provoz): 0 °C ... 60 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-6-4
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
- Vibrace (provoz): 2g, podle IEC 60068-2-6
- Délka odizolování: 9 mm
- Všeobecné informace: Podpora telefonicky a lokálně (podléhající poplatku)
- Přenosová rychlost 10/100 Mbit/s.
- Maximální ztrátový výkon při jmenovitých podmínkách: 4,68 W (při US = 18 v DC a 60 °C okolní teplotě)
- Třída ochrany III (VDE 0106)
- Počet rozhraní: 8
- Tlak vzduchu (provoz): 86 kPa... 108 kPa (1500 m/m)
- Délka přenosu 100 m (na segment)
- Rozsah napájecího napětí: 18 v DC... 32 V DC
- Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Odběr proudu: 160 mA
- Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Rušivé vyzařování: Rušení
- Odolnost vůči rušení EN 61000-6-2
- Indikace stavu: LED diody: US (napájení), 2x LED na Ethernet port (Link/activity a Speed)
- Fyzika přenosu: Měď
- MTTF: 693,88 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 315,58 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 42,59 let (SN 29500 Standard, teplota 55 °C, pracovní cyklus 100 %)
- Napájení
- Tlak vzduchu (skladování/přeprava): 86 kPa... 108 kPa (1500 m/m)
- Odběr proudu: 160 mA (při US = 24 v DC a teplotě okolí 25 °C)
- Maximální odběr proudu: 0,26 a (při US = 18 v DC a teplotě okolí 60 °C)
- Poznámka k druhu připojení: Použijte jako připojovací kabel pouze měděné kabely s přípustným teplotním rozsahem (-40 °C ... 75 °C)
- Počet kanálů: 8 (porty RJ45)
- Přenos média: Měď
- Lokální diagnostika: Napájecí napětí LED v zelené barvě; LED indikace linkového stavu LNK/ACT Link; SPD rychlost přenosu dat LED zelená
- Zvláštní vlastnosti: Proces vývoje certifikován podle IEC 62443-4-1; certifikace produktů podle IEC 62443-4-2
- Základní funkce: Store and Forward Switch, normované podle IEEE 802.3
- Funkce přepínače: Funkce switche
- Diagnostické funkce: RMON History; LLDP (Link Layer Discovery Protocol); SNMP-Traps; N:1-Portmiring; ACD (Address Conflict Detection); Sylog; CRC-Surveillance
- Filtrační funkce: Quality of Service (8 prioritních tříd); upřednostňování portů; VLAN (až 8 VLAN); IGMP Snooping/Quier (v1/v2); Auto-Query Port; Extended Multicast filtrování
- IP parametrizace: DHCP klient; DHCP server (založeno na portu); BootP
- Tabulka ADRELY MAC: 8k
- Správa: Web-based Management (HTTP/HTTPS); řízení pomocí kladičkových kladek (LDAP); SNMPv1/v2/v3; Command Line Interface (Telnet, SSH)
- Redundance: Protokol MRP (Media Reduntancy Protocol); RSTP (Rapid upínací true Protocol)
- Další funkce: Přenos MMS & GOOSE (IEC 61850-8-1); přenos Modbus/TCP
- Časové synchronizace: Protokol SNTP (Simple Network Time Protocol)
- Bezpečnostní funkce: Bezpečnostní funkce
- Funkčnost
- Ethernet (RJ45): Ethernet (RJ45)
- LED indikace signálu: Příjem dat, stav připojení
- Připojení napájení: Přes COMBICON, max. Průřez vodiče 1,5 m²
- Zkušební dráha: Napájení 24 v / funkční erde 500 v DC 1 min; rozhraní Ethernet / všechny ostatní potenciály 2,25 kV DC 1 min
- Ukazatel stavu a diagnostiky: LED: US (napájení), 2x LED na Ethernet port (Link/activity a Speed)
- Zpoždění signálu: ≥ 6,5 µs (Store and Forward režim, 10/100 Mbit/s, v závislosti na velikosti rámce)
- Napájecí napětí (DC) 24 v DC (jednoduché)
- Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium a; EN 61000-6-2 EN 61000-4-5 (Surge) kritérium B; EN 61000-6-2 EN 61000-4-6 61000 6-2 (odolnost proti rušení šířením vedením) kritérium a; EN 61000 6-4 61000-6-2 61000 6-4 (venkovní třída a
- Třída PROFINET Conformance: Conformance Class a
- Kategorie produktu
průmyslový ethernetový switch
- Přenosová rychlost
10 / 100 MBit/s
- Základní funkce
Managed Switch
- Ethernetové porty
8
- 0/100 MBit/s porty
8 x
- Šířka
75 mm
- V
105 mm
- Hloubka
43 mm
- Typ
FL SWITCH 2008F
- Rozhraní
RJ45
IP30
- Provozní napětí
24 V/DC
- Max. okolní teplota
60 °C
- Min. okolní teplota
0 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3564129 Phoenix Contact 1106707 FL SWITCH 2008F průmyslový ethernetový switch 10 / 100 MBit/s
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3564129 Phoenix Contact 1106707 FL SWITCH 2008F průmyslový ethernetový switch 10 / 100 MBit/s
Popis
Řízený switch řady 2000, 8 portů RJ45 10/100 Mbit/s, Profinet Conformance třídy a, proces vývoje certifikován podle IEC 62443-4-1, kompatibilní s IEC 62443-4-2
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
