Phoenix Contact 1106500 FL SWITCH 2608 průmyslový ethernetový switch 10 / 100 MBit/s

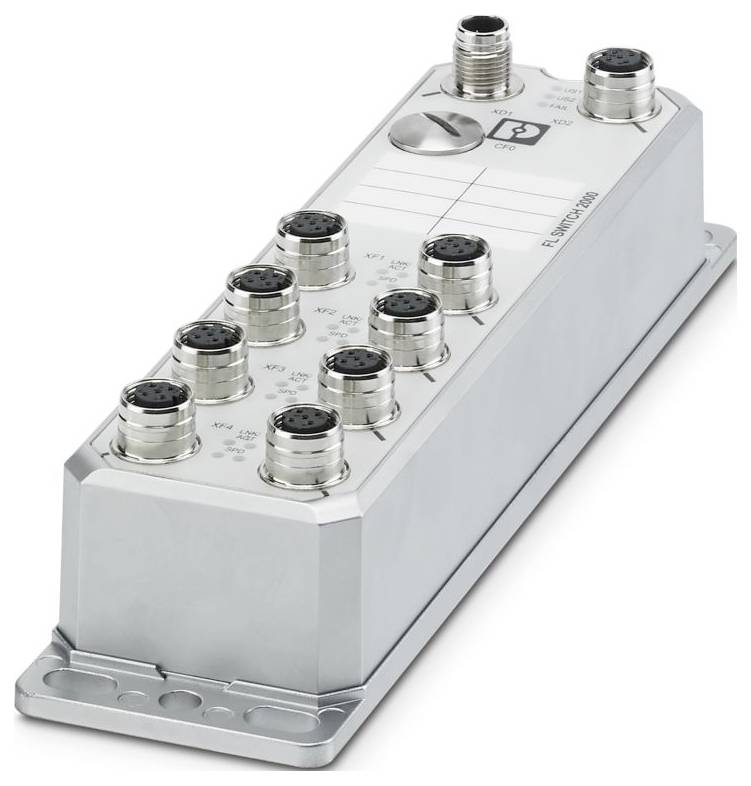

Phoenix Contact 1106500 FL SWITCH 2608 průmyslový ethernetový switch 10 / 100 MBit/s-0
Ilustrační obrázek
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: St 11. 11.
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (33 645,00 Kč / kus)
33 645,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 0,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Doprava zdarma
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Produktová řada: Řízený switch 2000
  • Provedení: Samostatný
  • Typ připojení: Konektor M12, kódování a
  • Šířka: 60 mm
  • Výška: 226 mm
  • Hloubka: 46 mm
  • Materiál pouzdra: Zinkový odlitek
  • Okolní podmínky: Okolní podmínky
  • OCHRANA: IP65; IP66; IP67
  • Teplota okolí (provoz): -40 °C ... 70 °C
  • Okolní teplota (skladování/transport): -40 °C... 85 °C
  • Normy/předpisy: EN 61000-6-3
  • Způsob montáže: Montáž na stěnu
  • Izolační vlastnosti: Izolační vlastnosti
  • Přípustná vlhkost vzduchu (provoz): 5 %... 95 %
  • Šok (provoz): 30 g (EN 60068-2-27)
  • Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
  • Všeobecné informace: Podpora telefonicky a lokálně (podléhající poplatku)
  • Přenosová rychlost 10/100 Mbit/s.
  • Maximální ztrátový výkon při jmenovitých podmínkách: 4,68 W (US = min, Tab = Max)
  • Třída ochrany III (VDE 0106)
  • Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
  • Ethernet: Ethernet
  • Délka přenosu 100 m (na segment)
  • Rozsah napájecího napětí: 9 v DC... 57 V DC
  • Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 %
  • Poznámka pro použití: Pouze pro průmyslové použití
  • Odběr proudu: 180 mA
  • Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
  • Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
  • Rušivé vyzařování: Rušení
  • Odolnost vůči rušení EN 61000-6-2
  • Ukazatel stavu: LED diody: US1, US2 (napájení), Fail, 2x LED na Ethernet port (Link/activity a Speed)
  • Fyzika přenosu: Měď
  • MTTF: 461,15 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 149,69 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 19,78 let (SN 29500 Standard, teplota 70 °C, pracovní cyklus 100 %)
  • Napájení
  • Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
  • Neobsahuje látky narušující lak: Ano
  • Odběr proudu: 180 mA (při US = 24 v DC a teplotě okolí 25 °C)
  • Maximální odběr proudu: 0,52 a (US = min, Tab = Max)
  • Poznámka k druhu připojení: Automatické vyjednávání a automatické testování
  • Počet kanálů: 8 (porty M12)
  • Přenos média: Měď
  • Lokální diagnostika: US1/2 napájecí napětí US1, US2 zelená LED; FAIL div. Červená LED dioda; LINK stavová LED zelená
  • Zvláštní vlastnosti: Rozšířený teplotní rozsah; proces vývoje certifikován podle IEC 62443-4-1; certifikace produktů podle IEC 62443-4-2
  • Základní funkce: Store and Forward Switch, normované podle IEEE 802.3
  • Funkce přepínače: Funkce switche
  • Diagnostické funkce: RMON History; LLDP (Link Layer Discovery Protocol); SNMP-Traps; N:1-Portmiring; ACD (Address Conflict Detection); Sylog; CRC-Surveillance
  • Funkce filtrování: Quality of Service (8 prioritních tříd); Class of Service; DiffSERV/DSCP; upřednostňování portů; VLAN (až 32 VLAN); IGMP Snooping/Quier (v1/v2); Auto-Query port; Extended Multicast filtrování
  • IP parametrizace: DHCP klient; DHCP možnost 82 (Agent Relay Agent); DHCP server (založen na bazénu, založen na portu); BootP; DCP (Discovery and Configuration Protocol)
  • Tabulka ADRELY MAC: 8k
  • Správa: Web-based Management (HTTP/HTTPS); řízení pomocí kladičkových kladek (LDAP, RADIUS); SNMPv1/v2/v3; Command Line Interface (Telnet, SSH)
  • Redundance: MRP (Media Reduntancy Protocol); RSTP (Rapid upínací Tree Protocol); FRD (rychlá detekce); Large Treue Support; LACP (Link Aggregation Control Protocol); nadbytečná systémová nadbytečnost Profinet S2
  • Další funkce: Přenos MMS & GOOSE (IEC 61850-8-1); přenos Modbus/TCP
  • Časové synchronizace: Protokol SNTP (Simple Network Time Protocol)
  • Bezpečnostní funkce: Bezpečnostní funkce
  • Funkčnost
  • LED indikace signálu: Příjem dat, stav připojení
  • Zkušební dráha: Napájení 24 v / funkční erde 500 v DC 1 min; rozhraní Ethernet / všechny ostatní potenciály 2,25 kV DC 1 min
  • Ukazatel stavu a diagnostiky: LED diody: US1, US2 (napájení), Fail, 2x LED na Ethernet port (Link/activity a Speed)
  • Zpoždění signálu: ≥ 6,5 µs (Store and Forward režim, 10/100 Mbit/s, v závislosti na velikosti rámce)
  • Napájecí napětí (DC): 24 v DC (redundantní)
  • Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium a; EN 61000-6-2 EN 61000-4-5 (Surge) kritérium B; EN 61000-6-2 EN 61000-4-6 61000 (odolnost proti rušení šířené vedením) kritérium a; EN 61000 6-3-6-3 (třída odolnosti proti rušení B
  • Třída PROFINET Conformance: Conformance Class B
  • Profinet funkce: Profinet-Device; rychlý start
  • Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
Kategorie produktu

průmyslový ethernetový switch

Přenosová rychlost

10 / 100 MBit/s

Základní funkce

Managed Switch

Ethernetové porty

8

0/100 MBit/s porty

8 x

Auto-Uplink na každém portu

Ano

MAC adresy

8000

Šířka

60 mm

V

226 mm

Hloubka

46 mm

Typ

FL SWITCH 2608

Rozhraní

LAN (až 100 Mbit/s)

IP65

IP66

IP67

Provozní napětí

24 V/DC

Max. okolní teplota

70 °C

Min. okolní teplota

-40 °C

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3564055 Phoenix Contact 1106500 FL SWITCH 2608 průmyslový ethernetový switch 10 / 100 MBit/s

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3564055 Phoenix Contact 1106500 FL SWITCH 2608 průmyslový ethernetový switch 10 / 100 MBit/s

Popis

Řízený switch řady 2000, 8 portů M12, 10/100 Mbit/s, ochrana: IP65/IP66/IP67, Profinet Conformance třídy B, rozšířený teplotní rozsah, certifikovaný dle IEC 62443-4-1, kompatibilní s IEC 62443-4-2

Tento text byl přeložen strojově.
