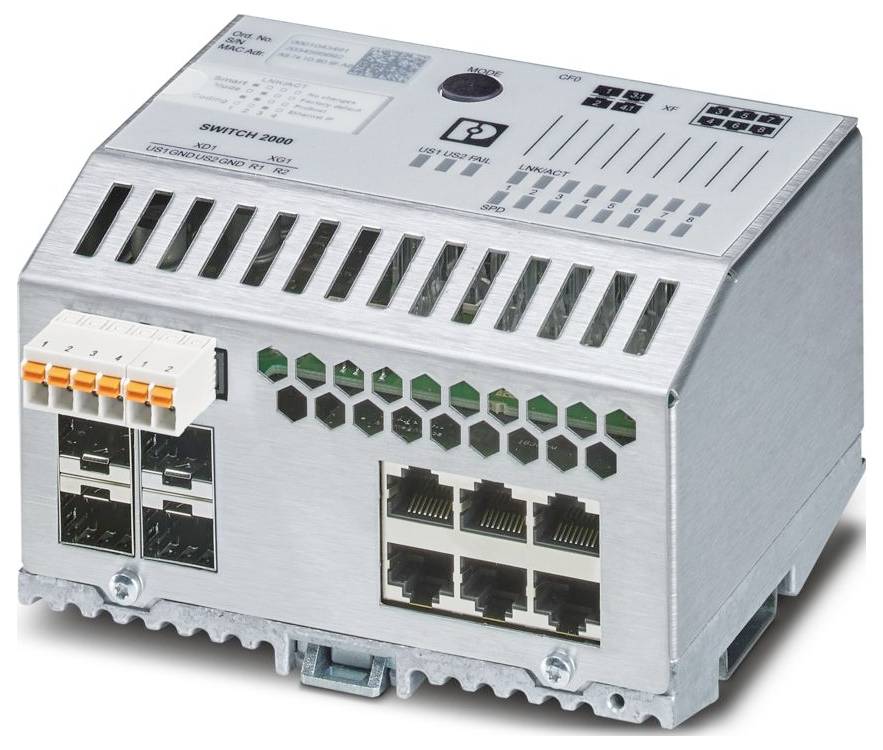

Ilustrační obrázek
Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP průmyslový ethernetový switch 10 / 100 / 1000 MBit/s
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (29 541,32 Kč / kus)
29 541,32 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Produktová řada: Řízený switch 2000
- Konstrukce: Modulová konstrukce
- Typ připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 1,5 mm²
- Průřez vodiče AWG: 24... 16
- Šířka: 128 mm
- Výška: 113 mm
- Hloubka: 67 mm
- Materiál krytu: Nerezová ocel 1.4301
- Okolní podmínky: Okolní podmínky
- Ochrana: IP20
- Teplota okolí (provoz): -40 °C ... 70 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Normy/předpisy: EN 61000-6-4
- Způsob montáže: Montáž na DIN lištu
- Izolační vlastnosti: Izolační vlastnosti
- Stupeň znečištění: 2
- Přípustná vlhkost vzduchu (provoz): 10 %... 95 % (bez rozmrazování)
- Šok (provoz): 30 g (EN 60068-2-27)
- Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
- Délka odizolování: 10 mm
- Všeobecné informace: Podpora telefonicky a lokálně (podléhající poplatku)
- Přenosová rychlost 10/100/1000 Mbit/s (plně duplexní)
- Označení: ISA S71.04 2013 G3 Harsh Group a
- UL, USA/Kanada: UL, USA/Kanada
- Maximální ztrátový výkon při jmenovitých podmínkách: 7,2 W (US = Max, Tab = Max)
- Třída ochrany III (VDE 0106)
- Počet rozhraní: 2
- Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
- Přenosová délka: Až 80 km (v závislosti na použitém vláknu/SFP modulu)
- Rozsah napájecího napětí: 19,2 v DC... 32 V DC
- Přípustná vlhkost vzduchu (skladování/přeprava): 10 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
- Funkce: Funkce
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Rušivé vyzařování: Rušení
- Test znečištění: Test výfukových plynů
- Odolnost vůči rušení EN 61000-6-2
- Ukazatel stavu: LED diody: US1, US2 (napájení), Fail (alarm), 2x LED na Ethernet port (Link/activity a Speed)
- Fyzika přenosu: V závislosti na modulu SFP
- MTTF: 357,82 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 191,24 let (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %); 25,65 let (SN 29500 Standard, teplota 70 °C, pracovní cyklus 100 %)
- Napájení
- Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
- Neobsahuje látky narušující lak: Ano
- Odběr proudu: 270 mA (při US = 24 v DC a teplotě okolí 25 °C)
- Maximální odběr proudu: 390 mA (US = min, Tamb = Max)
- Poznámka k druhu připojení: Použijte jako připojovací kabel pouze měděné kabely s přípustným teplotním rozsahem (-40 °C ... 75 °C)
- Počet kanálů: 2 (Combo porty)
- Přenosové médium: Měď; LWL
- Údaje pro stavbu lodí: Údaje pro stavbu lodí
- Teplota: B
- HUMIDITY: B
- Vibrace: A
- EMC: B
- enclosure: Required protection according to the Rules shall be provided upon installation on board
- Lokální diagnostika: US1/2 napájecí napětí US1, US2 zelená LED; FAIL div. Červená LED; LNK/ACT Link stav LED zelená/oranžová; SPD rychlost přenosu dat LED zelená/oranžová
- Zvláštní vlastnosti: Rozšířený teplotní rozsah; proces vývoje certifikován podle IEC 62443-4-1; certifikace produktů podle IEC 62443-4-2
- Základní funkce: Store and Forward Switch, normované podle IEEE 802.3
- Funkce přepínače: Funkce switche
- Diagnostické funkce: RMON History; LLDP (Link Layer Discovery Protocol); SNMP-Traps; N:1-Portmiring; ACD (Address Conflict Detection); Sylog; CRC-Surveillance
- Funkce filtrování: Quality of Service (8 prioritních tříd); Class of Service; DiffSERV/DSCP; upřednostňování portů; VLAN (až 32 VLAN); IGMP Snooping/Quier (v1/v2); Auto-Query port; Extended Multicast filtrování
- IP parametrizace: DHCP klient; DHCP možnost 82 (Agent Relay Agent); DHCP server (založen na bazénu, založen na portu); BootP; DCP (Discovery and Configuration Protocol)
- Tabulka ADRELY MAC: 8k
- Správa: Web-based Management (HTTP/HTTPS); řízení pomocí kladičkových kladek (LDAP, RADIUS); SNMPv1/v2/v3; Command Line Interface (Telnet, SSH)
- Redundance: MRP (Media Reduntancy Protocol); RSTP (Rapid upínací Tree Protocol); FRD (rychlá detekce); Large Treue Support; LACP (Link Aggregation Control Protocol); nadbytečná systémová nadbytečnost Profinet S2
- Další funkce: Jumboframes (max. 9600 bajtů); přenos MMS & GOOSE (IEC 61850-8-1); přenos Modbus/TCP
- Časové synchronizace: Protokol SNTP (Simple Network Time Protocol)
- Bezpečnostní funkce: Bezpečnostní funkce
- Funkčnost
- Ethernet (RJ45): Ethernet (RJ45)
- LED indikace signálu: Příjem dat, stav připojení
- Připojení napájení: Přes COMBICON, max. Průřez vodiče 2,5 m²
- Zkušební dráha: Napájení 24 v / funkční erde 500 v DC 1 min; rozhraní Ethernet / všechny ostatní potenciály 2,25 kV DC 1 min
- Stavové a diagnostické informace: LED diody: US1, US2 (napájení), Fail (alarm), 2x LED na Ethernet port (Link/activity a Speed)
- Zpoždění signálu: ≥ 1,9 µs (Store and Forward režim, 10/100/1000 Mbit/s, v závislosti na velikosti rámce)
- Napájecí napětí (DC): 24 v DC (redundantní)
- Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium a; EN 61000-6-2 EN 61000-4-5 (Surge) kritérium a; EN 61000-6-2 EN 61000-4-6 61000 6-2 (odolnost proti rušení šířením vedením) kritérium a; EN 61000 6-4 61000-6-2 61000 6-4 (venkovní třída a
- Materiál spodní desky: Hliníkový tlakový odlitek, odolný vůči korozi
- Ethernet (SFP): Ethernet (SFP)
- Ethernet (Combo): Ethernet (Combo)
- Signalizační kontakt řídicí napětí: typ. 24 V DC
- Třída PROFINET Conformance: Conformance Class B
- Profinet funkce: Profinet-Device; rychlý start
- Port Security: MAC-based, RADIUS (IEEE 802.1X), MAC Authentication Bypass
- Kategorie produktu
průmyslový ethernetový switch
- Přenosová rychlost přes LAN
1000 MBit/s
- Přenosová rychlost
10 / 100 / 1000 MBit/s
- Základní funkce
Managed Switch
- Ethernetové porty
6
- SFP portů
2 x
- 0/100 MBit/s porty
8 x
- 10/100/1000 MBit/s
6 x
- LWL porty
2
- Jumbo Frames
Ano
- Šířka
128 mm
- V
113 mm
- Hloubka
67 mm
- Typ
FL SWITCH 2504-2GC-2SFP
- Rozhraní
RJ45
SFP
IP20
- Provozní napětí
24 V/DC
- Max. okolní teplota
70 °C
- Min. okolní teplota
-40 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP průmyslový ethernetový switch 10 / 100 / 1000 MBit/s
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563852 Phoenix Contact 1088872 FL SWITCH 2504-2GC-2SFP průmyslový ethernetový switch 10 / 100 / 1000 MBit/s
Popis
Řízený switch řady 2000, 4 portů RJ45 10/100/1000 Mbit/s, 2 SFP porty 100/1000 Mbit/s, 2 Combo porty 10/100/1000 Mbit/s, PROFINET CONformance třídy B, rozšířený teplotní rozsah, osvědčeno při vývoji podle IEC 62443-4-1, kompatibilní s IEC 62443-4-2
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
