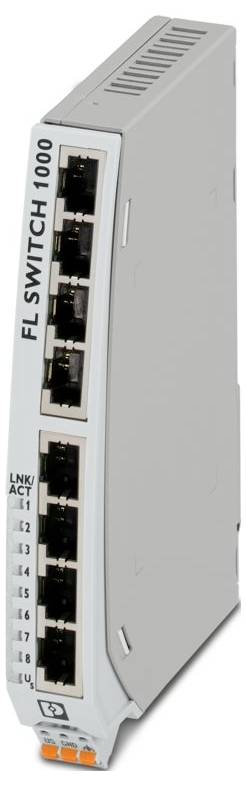

Ilustrační obrázek
Phoenix Contact 1085162 FL SWITCH 1108NT průmyslový ethernetový switch 10 / 100 / 1000 MBit/s
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Celková cena (9 945,00 Kč / kus)
9 945,00 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Technické parametry
- Produktová řada: Neřízený switch 1000
- Provedení: Samostatný
- Typ připojení: Pružinové připojení
- Flexibilní průřez vodiče: 0,2 mm² 2,5 mm²
- Tuhý průřez vodiče: 0,2 mm²... 2,5 mm²
- Průřez vodiče AWG: 24... 12
- Šířka: 22,5 mm
- Výška: 140,4 mm
- Hloubka: 92,4 mm
- Materiál krytu: Polykarbonát vyztužený skelnými vlákny; hliník / ocelový plech DC01
- Okolní podmínky: Okolní podmínky
- Stupeň krytí: IP30
- Teplota okolí (provoz): -40 °C ... 75 °C
- Okolní teplota (skladování/transport): -40 °C... 85 °C
- Nadmořská výška: 2000 m (max.)
- Normy/předpisy: EN_61000-6-4:2019
- Způsob montáže: Montáž na DIN lištu
- Přípustná vlhkost vzduchu (provoz): 5 %... 95 % (bez rozmrazování)
- Šok (provoz): 30 g (EN 60068-2-27)
- Vibrace (provoz): Podle IEC 60068-2-6: 5g, 150 Hz
- Označení připojení: Zdroj výkonu
- Délka odizolování: 10 mm
- Shoda/schválení: Shoda/schválení
- ATEX: II 3 G EX ec IIC T4 GC
- IECEx: EX ec IIC T4 GC
- Přenosová rychlost 10/100/1000 Mbit/s.
- Flexibilní průřez vodiče s plastovou objímkou: 0,25 mm²... 2,5 mm²
- Flexibilní průřez vodiče s neplastovým pouzdrem: 0,25 mm²... 2,5 mm²
- UL, USA/KANADA: UL 61010-1, UL 61010-2-201
- Class I, Div. 2, GROUPS A, B, C, D, T4
- Třída I, Zone 2, Group IIC, T4
- Maximální ztrátový výkon při jmenovitých podmínkách: 3,915 W (při 24 v DC)
- Počet rozhraní: 8
- Tlak vzduchu (provoz): 79 kPa... 108 kPa až 2000 m (bez snižování)
- Délka přenosu 100 m (na segment)
- Rozsah napájecího napětí: 9 v DC... 32 V DC; 18 V AC... 30 v AC (50/60 Hz)
- Připojovací technika: Připojovací technika
- Přípustná vlhkost vzduchu (skladování/přeprava): 5 %... 95 % (bez rozmrazování)
- Poznámka pro použití: Pouze pro průmyslové použití
- Zbytkové vlnění: 3,6 VPP (v mezích přípustného rozsahu napětí)
- Elektromagnetická kompatibilita: Shoda s EMV směrnicí 2014/30/EU
- Rušivé vyzařování: Rušení
- Odolnost: EN 61000-6-2:2019
- Indikace stavu: LED diody: US, Link a Activity na každém portu
- Přenosová fyzika: Ethernet v síti RJ45 Twisted Pair
- MTTF: 73 let (standard MIL-HDBK-217F, teplota 25 °C, provozní cyklus 100 %); 755,6 let (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %); 653,6 let (Telcordia standard, teplota 25 °C, pracovní cyklus 21 % (5 dní týdně, 8 hodin denně)).
- Napájení
- Tlak vzduchu (skladování/přeprava): 79 kPa... 108 kPa až 2000 m (bez snižování)
- Typický odběr proudu: 50 mA (při 24 v DC)
- Maximální odběr proudu: 435 mA (při 9 v DC)
- Poznámka k druhu připojení: Automatické vyjednávání a automatické testování
- Počet kanálů: 8 (porty RJ45)
- Přenos média: Měď
- Omezení použití: Omezení použití
- EMV poznámka: EMC: Třída a produkt, viz prohlášení výrobce v sekci ke stažení
- Zvláštní vlastnosti: Rozšířený teplotní rozsah
- Základní funkce: Neřízený přepínač; automatické vyjednávání; režim Store and Forward přepínání
- Funkce přepínače: Funkce switche
- Tabulka ADRELY MAC: 4k
- Další funkce: 100 BASE-TX/100BASE-FX (IEEE 802.3u); jumper (max. 9216 byte); upřednostnění podle kvality služby (QoS) (IEEE 802.1p); Energy Efficient Ethernet (IEEE 802.3az); Gigabit Ethernet 1000Base-T (IEEE 802.3ab); 10Base-T (IEEE 802.3)
- Bezpečnostní funkce: Bezpečnostní funkce
- Funkčnost
- zasunutí: ano
- Ethernet (RJ45): Ethernet (RJ45)
- LED indikace signálu: Příjem dat, stav připojení
- Připojení napájení: Přes COMBICON, max. Průřez vodiče 2,5 m²
- Zobrazení stavu a diagnostiky: LED diody: US, Link a Activity na každý port
- NAPÁJECÍ NAPĚTÍ (DC) 24 V DC
- Shoda s EMV směrnicemi: EN 61000-6-2 EN 61000-4-2 (ESD) kritérium B; EN 61000-6-2 EN 61000-4-3 (elektromagnetická pole) kritérium a; EN 61000-6-2 EN 61000-4-4 (EFT/Burst) kritérium a; EN 61000-6-2 EN 61000-4-5 (surge) kritérium B; EN 61000-6-2 EN 61000-4-6 61000 6-2 (trolejová odolnost) kritérium a; EN 61000 4-8-6-2 61000 (elektrické pole
- Napájení: Zdroj výkonu
- Třída PROFINET Conformance: Conformance Class a
- Napájecí napětí (AC) 24 v AC (50/60 Hz)
- FCC: Title 47 Part 15 Subpart B:2018 třída a
- CERTIFIKÁT EU PŘEZKOUŠENÍ TYPU: UL 21 ATEX 2638X
- Certifikát IECEx: IECEx UL 21,0120X
- Kategorie produktu
průmyslový ethernetový switch
- Přenosová rychlost přes LAN
1000 MBit/s
- Přenosová rychlost
10 / 100 / 1000 MBit/s
- Základní funkce
Unmanaged Switch
- Ethernetové porty
8
- 10/100/1000 MBit/s
8 x
- Auto-Uplink na každém portu
Ano
- Jumbo Frames
Ano
- Šířka
22.5 mm
- V
140.4 mm
- Hloubka
92.4 mm
- Typ
FL SWITCH 1108NT
- Rozhraní
RJ45
IP30
- Provozní napětí
24 V/DC
24 V/AC
- Max. okolní teplota
75 °C
- Min. okolní teplota
-40 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3563306 Phoenix Contact 1085162 FL SWITCH 1108NT průmyslový ethernetový switch 10 / 100 / 1000 MBit/s
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3563306 Phoenix Contact 1085162 FL SWITCH 1108NT průmyslový ethernetový switch 10 / 100 / 1000 MBit/s
Popis
Úzký ethernetový switch, široký rozsah teploty, 8 portů RJ45 s 10/100/1000 Mbit/s na všech portech, automatické rozpoznání přenosové rychlosti, funkce Autocrossing a QoS
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
