Name: Pepperl+Fuchs V31-WM-YE5M-PVC-U upravený zástrčkový konektor pro senzory - aktory, 456523, piny: 4, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631521
Availability: BackOrder

Vše ze světa techniky
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

Vše ze světa techniky
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

Conrad

Nakupovat jako

Firemní zákazník

Více než 1,5 mil. produktů
ceny bez DPH

Koncový zákazník

Více než 1 mil. produktů
ceny s DPH

Nápověda & podpora

Conrad

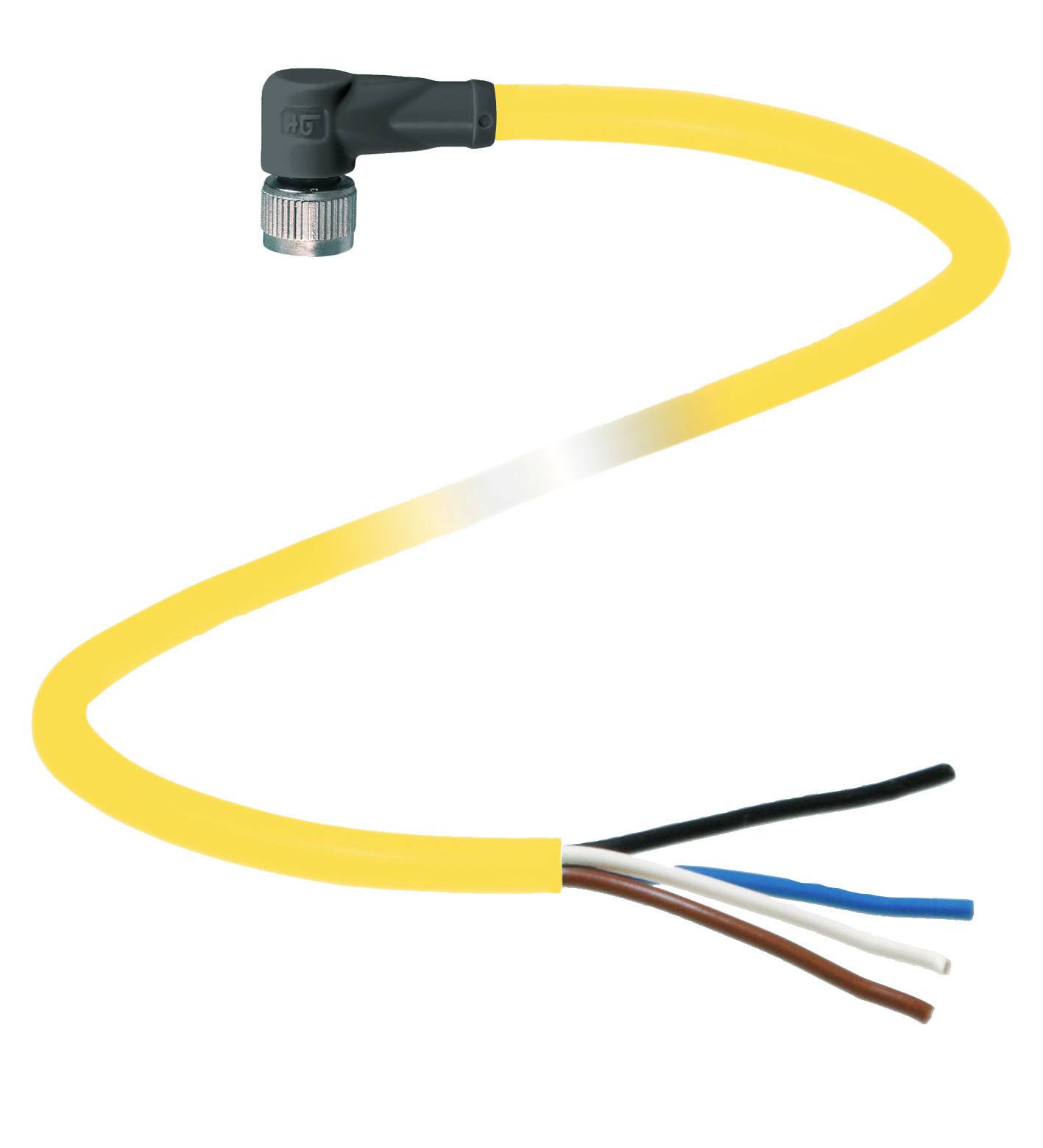

Žluté elektrické vedení se zástrčkou a čtyřmi volnými konci vodičů v černé, modré, hnědé a bílé barvě.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M8, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (533,06 Kč / kus)

533,06 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V31-WM-YE5M-PVC-U

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M8, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 4

Délka kabelu: 5 m

Materiál pláště: PVC

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.3 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M8 x 1

Typ závitu, připojení kabelu a montáž: M8 x 1

Kódování: Typ A

Materiál kontaktu: Au

Kontaktní plocha: Au

maximální průřez: 0.34 mm²

: IP67

Vlastnosti: PVC

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 456523

Obsah: 1 ks

Průměr: 4.3 mm

Ø kabelu do: 4.3 mm

Průměr kabelu (rozsah): 4.3 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2631521 Pepperl+Fuchs V31-WM-YE5M-PVC-U upravený zástrčkový konektor pro senzory - aktory, 456523, piny: 4, 5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2631521 Pepperl+Fuchs V31-WM-YE5M-PVC-U upravený zástrčkový konektor pro senzory - aktory, 456523, piny: 4, 5 m, 1 ks

Popis

Kabelová zásuvka, M8, 4-pólová, PVC kabel, délka 5 m, Žíly 4 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104Hořlavost: UL 1581 , IEC 60332-1-2Povolení a certifikátySCHVÁLENÍ UL: AWM STYLE 2095 AWM I/II A/B 80 °C 300V FT1 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 80 °C (-13... 176 °F) Pohybující se kabel: -5... 80 °C (23... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Žlutá (podobně RAL 1021) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 5 m Zkratka kabelu: Li YY 4 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Hořlavost: FT1

Popis

Kabelová zásuvka, M8, 4-pólová, PVC kabel, délka 5 m, Žíly 4 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104Hořlavost: UL 1581 , IEC 60332-1-2Povolení a certifikátySCHVÁLENÍ UL: AWM STYLE 2095 AWM I/II A/B 80 °C 300V FT1 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -25... 80 °C (-13... 176 °F) Pohybující se kabel: -5... 80 °C (23... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Žlutá (podobně RAL 1021) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 5 m Zkratka kabelu: Li YY 4 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Hořlavost: FT1
