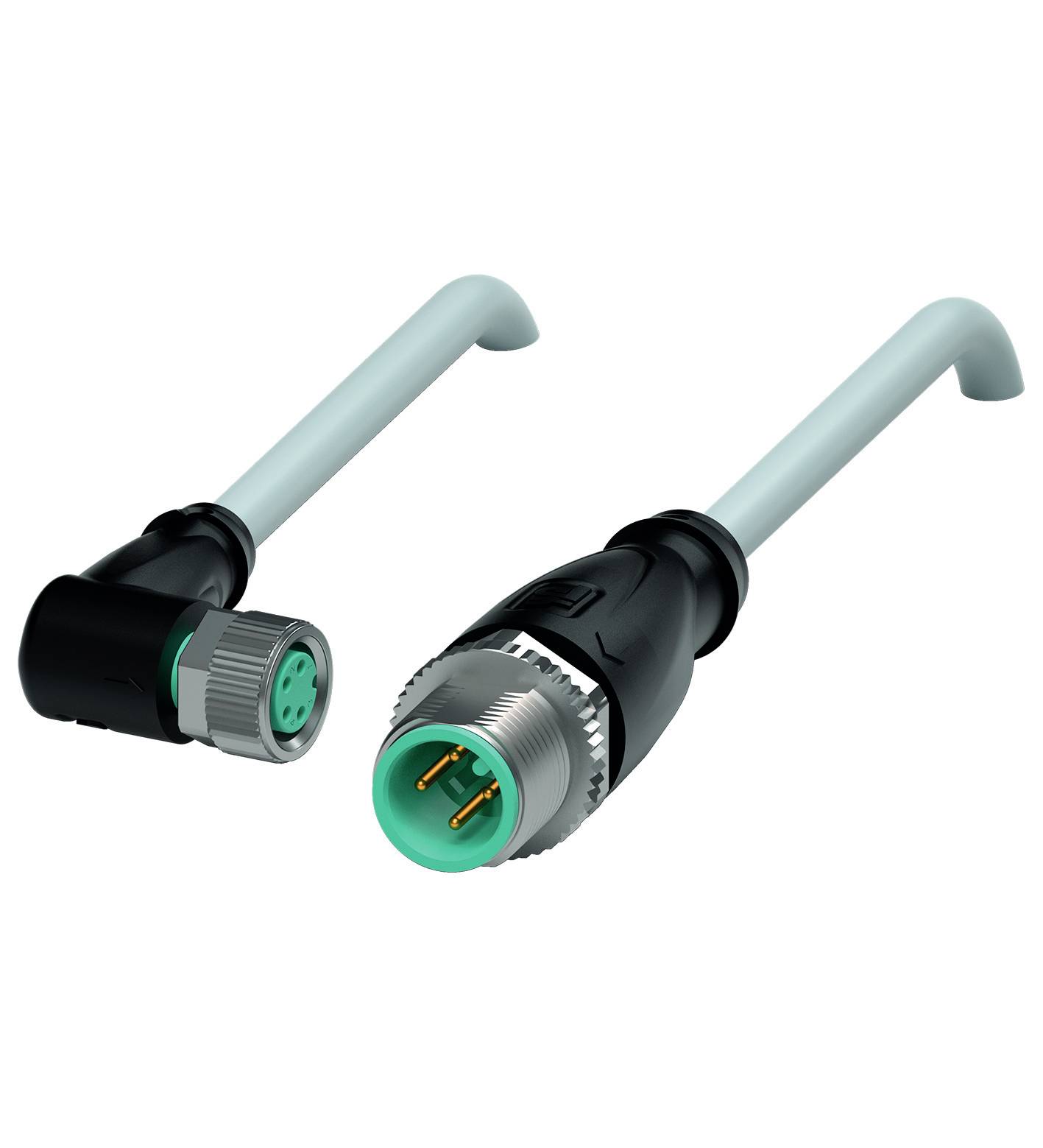

Ilustrační obrázek
Pepperl+Fuchs V31-WM-10M-PUR-V1-G upravený zástrčkový konektor pro senzory - aktory, 235520, piny: 4, 4, 10 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M8, zahnutá
Strana připojení B
zástrčka M12, rovná
Počet pólů
4
4
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
896,69 Kč
3
3% = 87,42 Kč
867,55 Kč
5
5% = 204,00 Kč
855,89 Kč
10
5% = 485,10 Kč
848,18 Kč
25
6% = 1 432,25 Kč
839,40 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (896,69 Kč / kus)
896,69 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
V31-WM-10M-PUR-V1-G
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M8, zahnutá
- Strana připojení B
zástrčka M12, rovná
- Počet pólů
4
4
- Délka kabelu
10 m
- Materiál pláště
PUR
- Jmenovité napětí
30 V DC/AC
- Jmenovitý proud
3 A
- Jmenovitý proud - filtr
3 A
- Průřez připojovacího vodiče (max.)
0.25 mm²
- Vnější Ø
4.3 mm
- Průřez vodiče (kabely senzor-aktor)
0.25 mm²
- Připojení
zásuvka
- Typ závitu, šířka připojení
M8 x 1
- Typ závitu, připojení kabelu a montáž
M8 x 1
- Kódování
Typ A
- Materiál kontaktu
Au
- Kontaktní plocha
Au
- maximální průřez
0.25 mm²
IP67
IP68
IP69
- Vlastnosti
polyuretanový plášť
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
235520
- Obsah
1 ks
- Průměr
4.3 mm
- Ø kabelu do
4.3 mm
- Průměr kabelu (rozsah)
4.3 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0,25 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630915 Pepperl+Fuchs V31-WM-10M-PUR-V1-G upravený zástrčkový konektor pro senzory - aktory, 235520, piny: 4, 4, 10 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630915 Pepperl+Fuchs V31-WM-10M-PUR-V1-G upravený zástrčkový konektor pro senzory - aktory, 235520, piny: 4, 4, 10 m, 1 ks
Popis
Spojovací kabel, M8 na M12, PUR kabel 4-pólový, délka 10 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104 | konektor M12 x 1: IEC 61076-2-101Neobsahuje halogeny: IEC 60754-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor 1 Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Ochrana: IP67Konektor 2 Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 60 N/500 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 4 Průřez žil 0,25 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 14 x 0,15 mm Délka: 10 m Zkratovací kabel: Li 9Y, 11Y, 4 x 0,25Způsobilost k vlečnému šňůru Cykly vlečného řetězu: Max. 50 / den Rychlost posuvu: Max. 0,3 m/s.MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano
