Name: Pepperl+Fuchs V31-GM-OR2M-POC-V1-G upravený zástrčkový konektor pro senzory - aktory, 317169, piny: 4, 4, 2 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631444
Availability: BackOrder

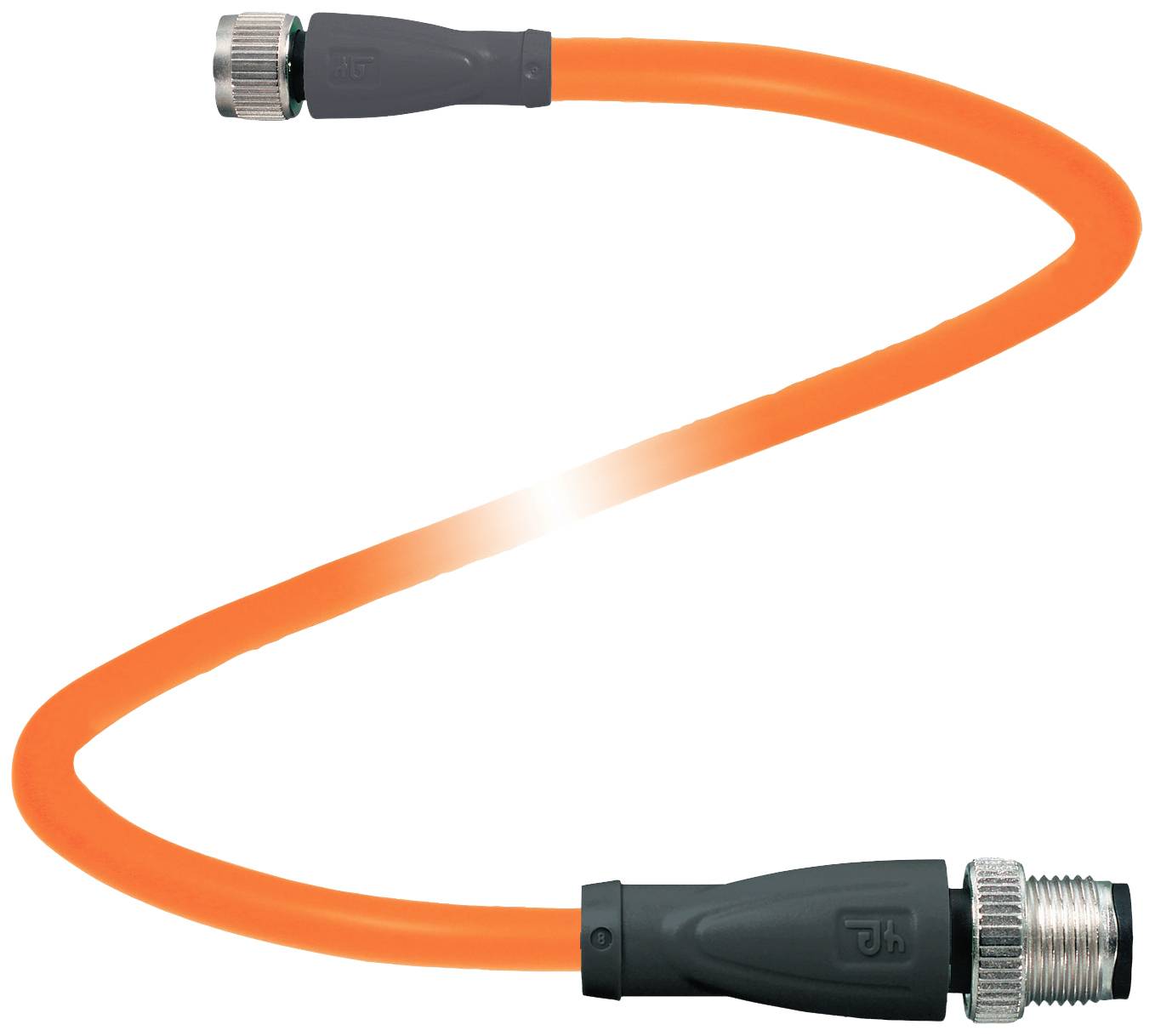

Flexibilní, oranžový hadice s kovovými spoji na obou koncích. Hadice je mírně zvlněná.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M8, rovná

Strana připojení B

zástrčka M12, rovná

Počet pólů

Délka kabelu

2 m

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (767,77 Kč / kus)

767,77 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V31-GM-OR2M-POC-V1-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M8, rovná

Strana připojení B: zástrčka M12, rovná

Počet pólů: 4
4

Délka kabelu: 2 m

Materiál pláště: POC

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 3 A

Jmenovitý proud - filtr: 3 A

Kódování: Typ A

: IP67
IP68
IP69

Typ upevnění: šroubovací

Číslo výrobce: 317169

Obsah: 1 ks

Průměr: 4.8 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2631444 Pepperl+Fuchs V31-GM-OR2M-POC-V1-G upravený zástrčkový konektor pro senzory - aktory, 317169, piny: 4, 4, 2 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2631444 Pepperl+Fuchs V31-GM-OR2M-POC-V1-G upravený zástrčkový konektor pro senzory - aktory, 317169, piny: 4, 4, 2 m, 1 ks

Popis

Spojovací kabel, M8 zásuvka / M12 zástrčka a, 4 pólů, kabel TPE, odolný vůči potu, délka: 2 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1: IEC 61076-2-101 | konektor M8 x 1: IEC 61076-2-104HOŘLAVOST: IEC 60332-1-2 , ISO 14572 , ISO 6722Neobsahuje halogeny: IEC 60754-2Odolnost vůči hydrolýze: ISO 6722Odolnost vůči olejům: ISO 14572Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 120 °C (-40... 248 °F) za 20000 h | -40... 150 °C (-40... 302 °F) po dobu 3000 h. Pohybující se kabel: -15... 120 °C (5... 248 °F) za 20000 h | -15... 150 °C (5... 302 °F) po dobu 3000 h.Stupeň znečištění: 3Mechanické údajeKonektor 1 Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Ochrana: IP67Konektor 2 Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 10 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: oranžová (podobně RAL 2003) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,16 mm Délka: 2 m Zkratovací kabel: Li 7Y, 41X 4 x 0,34Způsobilost k vlečnému šňůru Torzní cykly: Min. 300000 Torzní zatížení: ± 360 ° / 30 cmMateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: POC Izolace žil: ETFE Odolnost proti potu: Ano Odolnost proti stříkání: Ano Odolnost vůči olejům: Ano Odolnost vůči hydrolýze: Ano Nehořlavost: Nehořlavá Molekulární propojení: Ano
