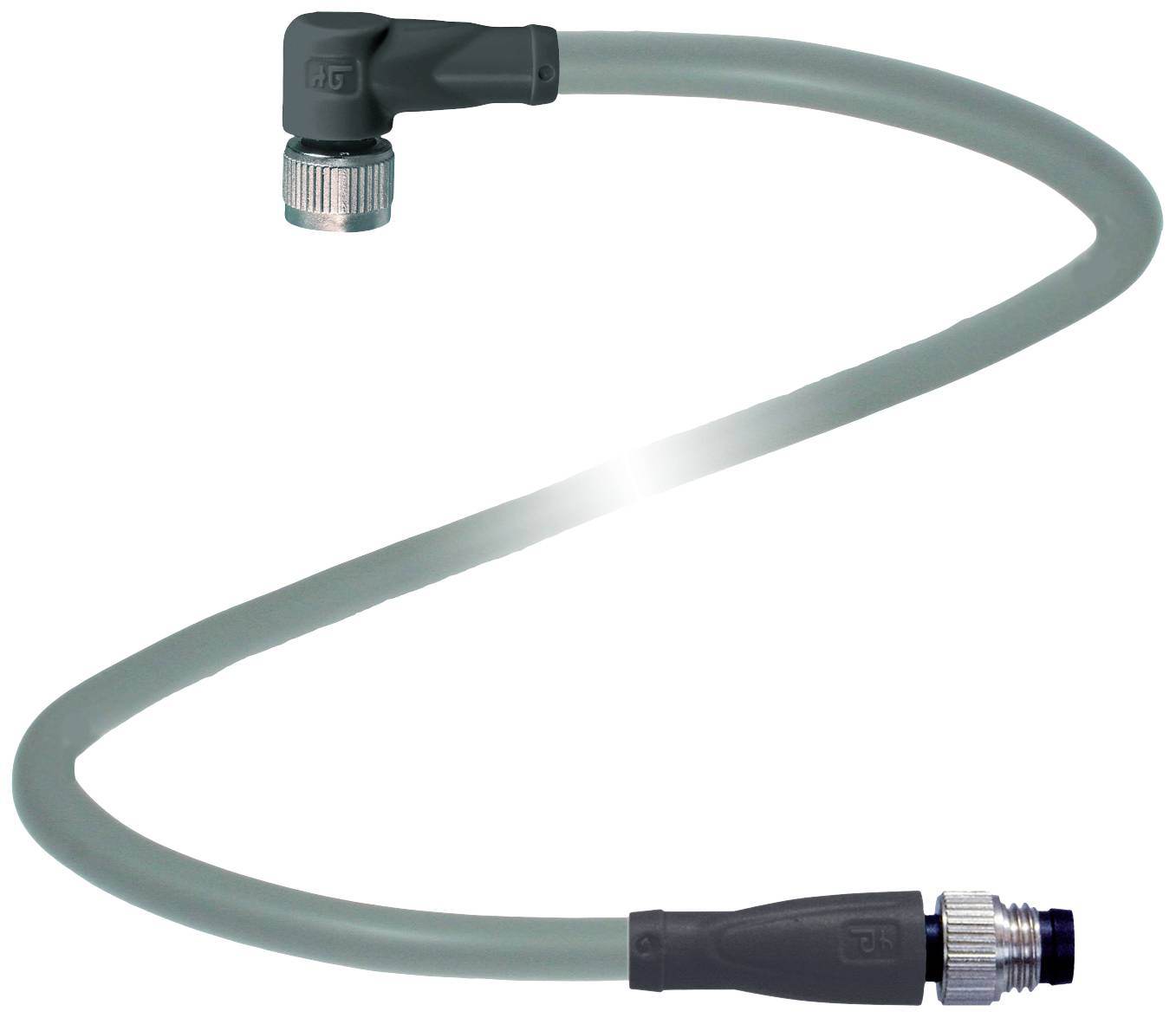

Ilustrační obrázek
Pepperl+Fuchs V3-WM-5M-PVC-V3-GM upravený zástrčkový konektor pro senzory - aktory, 241632, piny: 3, 3, 5 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M8, zahnutá
Strana připojení B
zástrčka M8, rovná
Počet pólů
3
3
Datasheety: (PDF)
Počet
Celková cena (557,85 Kč / kus)
557,85 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
V3-WM-5M-PVC-V3-GM
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M8, zahnutá
- Strana připojení B
zástrčka M8, rovná
- Počet pólů
3
3
- Délka kabelu
5 m
- Materiál pláště
PVC
- Jmenovité napětí
60 V/DC
- Jmenovitý proud
3 A
- Jmenovitý proud - filtr
3 A
- Vnější Ø
4.3 mm
- Průřez vodiče (kabely senzor-aktor)
0.25 mm²
- Typ závitu, šířka připojení
M8 x 1
- Kódování
Typ A
- Kontaktní plocha
Au
IP67
- Vlastnosti
ohnivzdorný
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
241632
- Obsah
1 ks
- Průměr
4.3 mm
- Wireless Charging function
Ne
- Ø kabelu
0,25 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631545 Pepperl+Fuchs V3-WM-5M-PVC-V3-GM upravený zástrčkový konektor pro senzory - aktory, 241632, piny: 3, 3, 5 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631545 Pepperl+Fuchs V3-WM-5M-PVC-V3-GM upravený zástrčkový konektor pro senzory - aktory, 241632, piny: 3, 3, 5 m, 1 ks
Popis
Spojovací kabel, M8, délka 5 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M8 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M8 x 1: IEC 61076-2-104Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 70 °C (-40... 158 °F) Pohybující se kabel: -5... 70 °C (23... 158 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,3 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 10 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 3 Průřez žil 0,25 mm 2 Barva žil: Žíla 1: hnědá | Ader 3: Modrá | žíla 4: Černá Struktura žil: Ø 14 x 0,15 mm Délka: 5 m Zkratka kabelu: Li YY 3 x 0,25MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: PVC Izolace žil: PVC Nehořlavost: Nehořlavá
