Name: Pepperl+Fuchs V19-WV4A-3M-PUR-ABG0 upravený zástrčkový konektor pro senzory - aktory, 295573, piny: 8, 3 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631403
Availability: BackOrder

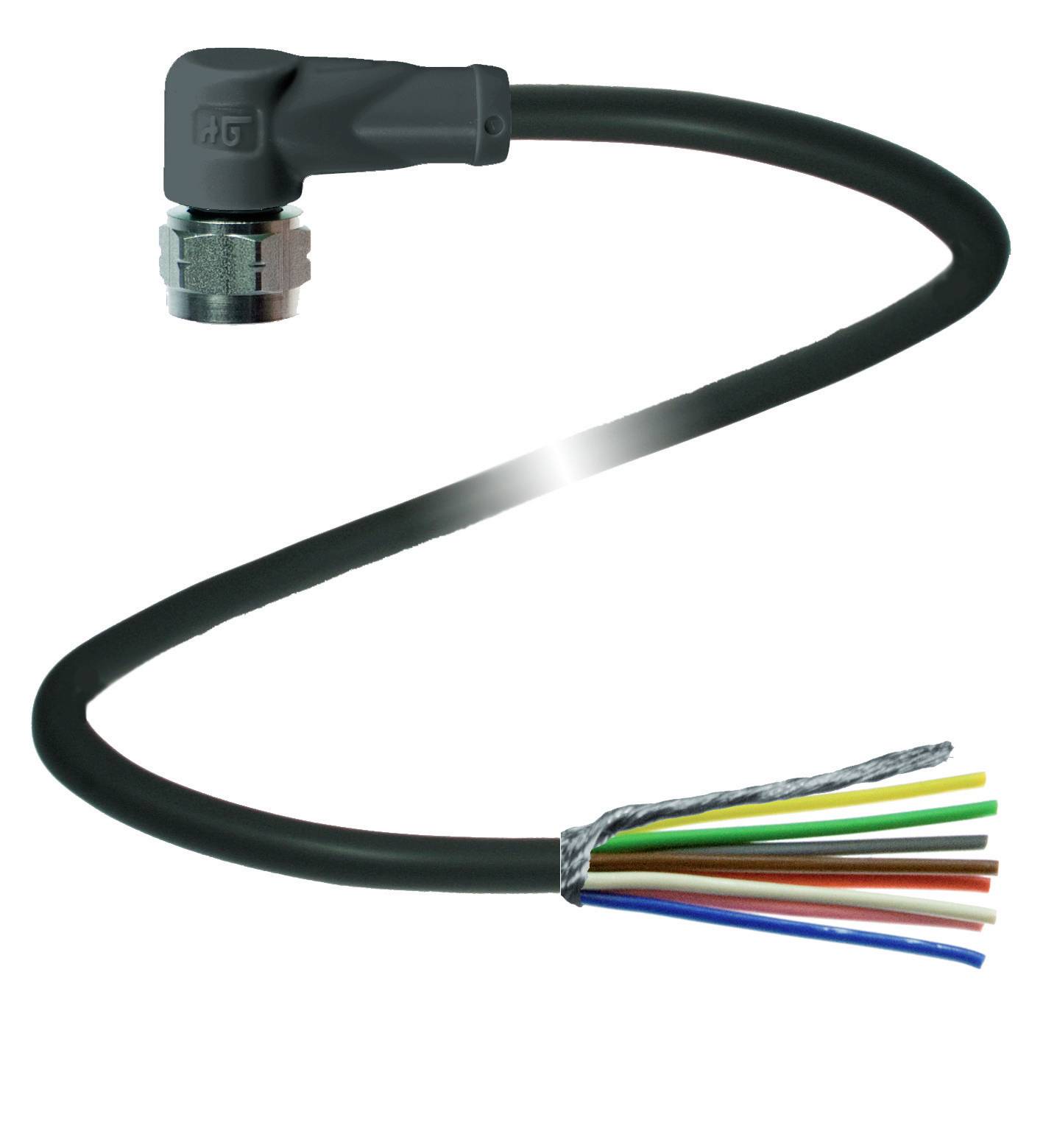

Černý kabel s pravoúhlou zástrčkou na jednom konci a několika barevnými vodiči vyčnívajícími z druhé strany.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

3 m

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 665,29 Kč / kus)

2 665,29 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V19-WV4A-3M-PUR-ABG0

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 8

Délka kabelu: 3 m

Materiál pláště: PUR

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Kódování: Typ A

: IP67
IP68
IP69

Typ upevnění: šroubovací

Číslo výrobce: 295573

Obsah: 1 ks

Průměr: 6 mm

Wireless Charging function: Ne

Ø kabelu: 0,25 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2631403 Pepperl+Fuchs V19-WV4A-3M-PUR-ABG0 upravený zástrčkový konektor pro senzory - aktory, 295573, piny: 8, 3 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2631403 Pepperl+Fuchs V19-WV4A-3M-PUR-ABG0 upravený zástrčkový konektor pro senzory - aktory, 295573, piny: 8, 3 m, 1 ks

Popis

Kabelová zásuvka, M12, ušlechtilá ocel V4A, 8-pólový, stíněný, PUR kabel, délka: 3 m, žíly: 8 x 0,25 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 2 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Neobsahuje halogeny: IEC 60754-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Montáž nářadí: Šestihranná matice SW = 14 mm Počet zastrčení: Min. 100 Stínění: Stínění není položeno na šroubový spojOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 8 Průřez žil 0,25 mm 2 Barva popelníku: Žíla 1: Bílá | ader 2: hnědá | Ader 3: Zelená | žíla Ader 4: Žlutá | adera 5: Šedá | žíla žíla Ader 6: růžová | žíla 7: Modrá | žíla 8: Červená Struktura žil: Ø 14 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 3 m Zkratovací kabel: Li 9Y C 11Y 8 x 0,25MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Ušlechtilá ocel 1.4404 / AISI 316L (V4A) Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá
