Name: Pepperl+Fuchs V19-W-BK5M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 456513, piny: 8, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631511
Availability: BackOrder

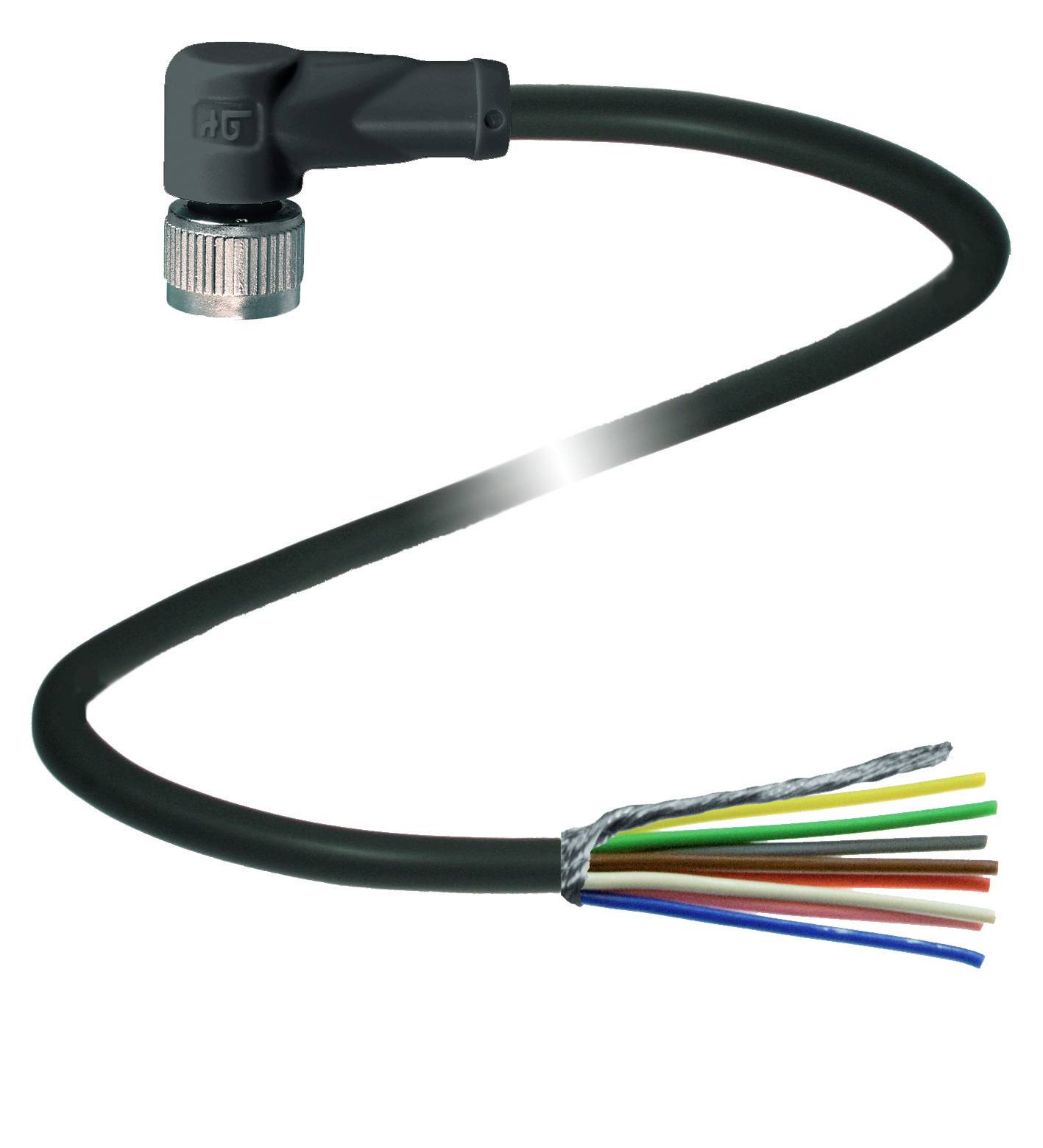

Elektrický kabel s lomným konektorem a otevřenými vícebarevnými konci drátů, vhodný pro různé připojovací aplikace.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 280,17 Kč / kus)

1 280,17 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V19-W-BK5M-PUR-U/ABG

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 8

Délka kabelu: 5 m

Materiál pláště: PUR

Jmenovité napětí: 30 V DC/AC

Jmenovitý proud: 2 A

Jmenovitý proud - filtr: 2 A

Průřez vodiče (kabely senzor-aktor): 0.25 mm²

Připojení: volný konec vedení
zásuvka

Typ závitu, šířka připojení: M12

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au

Kontaktní plocha: Au

: IP67
IP68
IP69

Vlastnosti: stíněný
ohnivzdorný
odolný vůči olejům
hydrolyzovaný
odolná vůči UV záření
polyuretanový plášť
bez halogenů

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 456513

Obsah: 1 ks

Průměr: 6 mm

Ø kabelu do: 6 mm

Průměr kabelu (rozsah): 6 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0,25 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2631511 Pepperl+Fuchs V19-W-BK5M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 456513, piny: 8, 5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2631511 Pepperl+Fuchs V19-W-BK5M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 456513, piny: 8, 5 m, 1 ks

Popis

Kabelová zásuvka, M12, 8-pólová, stíněná, PUR kabel, Délka: 5 m, žíly: 8 x 0,25 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 2 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: CURUS AWM 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 8 Průřez žil 0,25 mm 2 Barva popelníku: Žíla 1: Bílá | ader 2: hnědá | Ader 3: Zelená | žíla Ader 4: Žlutá | adera 5: Šedá | žíla žíla Ader 6: růžová | žíla 7: Modrá | žíla 8: Červená Struktura žil: Ø 14 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 5 m Zkratovací kabel: Li 9Y C 11Y 8 x 0,25MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2

Popis

Kabelová zásuvka, M12, 8-pólová, stíněná, PUR kabel, Délka: 5 m, žíly: 8 x 0,25 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 2 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: CURUS AWM 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 8 Průřez žil 0,25 mm 2 Barva popelníku: Žíla 1: Bílá | ader 2: hnědá | Ader 3: Zelená | žíla Ader 4: Žlutá | adera 5: Šedá | žíla žíla Ader 6: růžová | žíla 7: Modrá | žíla 8: Červená Struktura žil: Ø 14 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 5 m Zkratovací kabel: Li 9Y C 11Y 8 x 0,25MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
