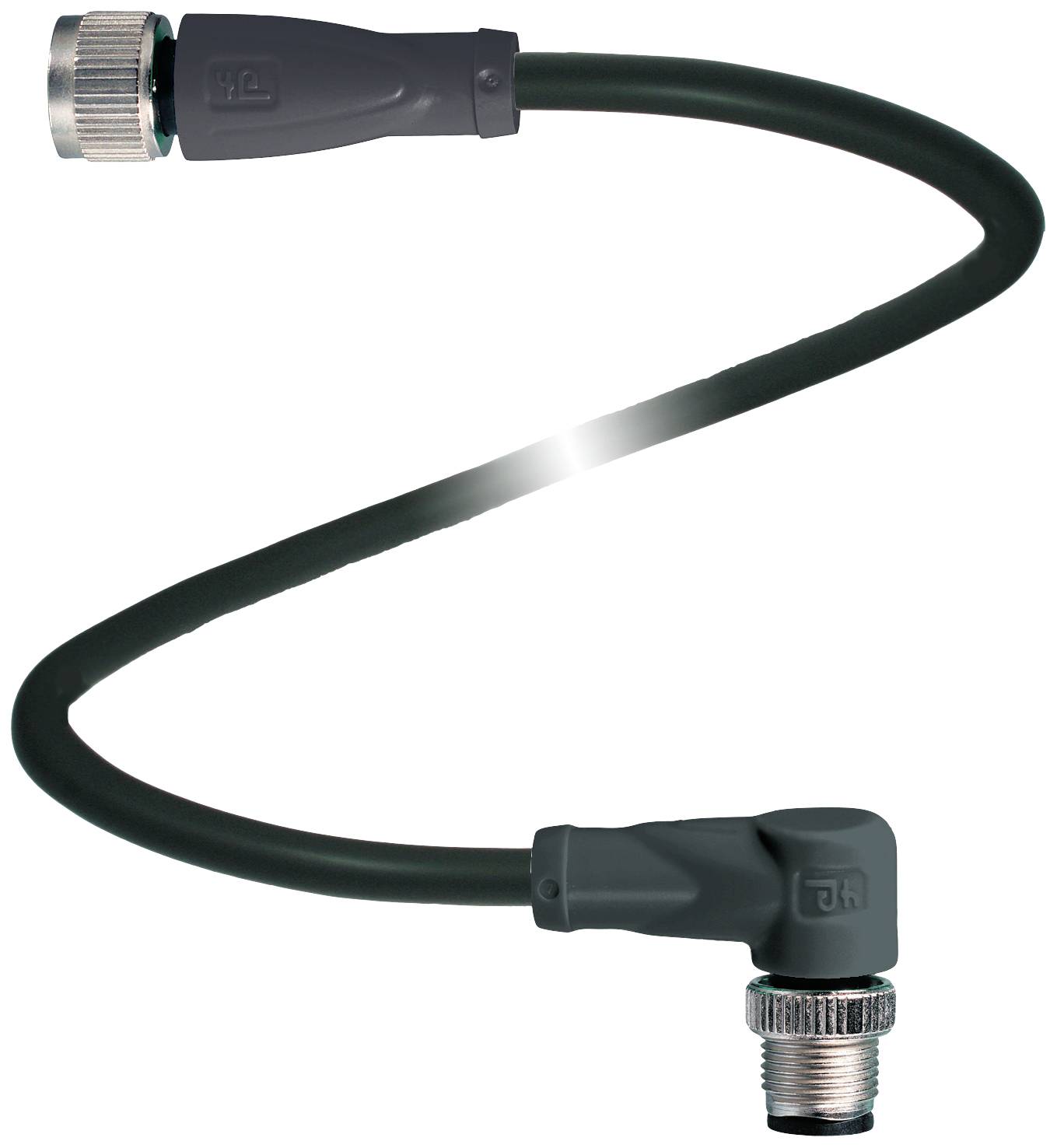

Ilustrační obrázek
Pepperl+Fuchs V19-G-BK2M-PUR-U-V19-W upravený zástrčkový konektor pro senzory - aktory, 240778-100034, piny: 8, 8, 2 m,
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, zahnutá
Počet pólů
8
8
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 362,81 Kč
3
3% = 113,25 Kč
1 325,06 Kč
5
4% = 264,40 Kč
1 309,93 Kč
10
5% = 629,60 Kč
1 299,85 Kč
25
5% = 1 856,75 Kč
1 288,54 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 362,81 Kč / kus)
1 362,81 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
V19-G-BK2M-PUR-U-V19-W
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
zástrčka M12, zahnutá
- Počet pólů
8
8
- Délka kabelu
2 m
- Materiál pláště
PUR
- Jmenovité napětí
30 V DC/AC
- Jmenovitý proud
2 A
- Jmenovitý proud - filtr
2 A
- Vnější Ø
6 mm
- Průřez vodiče (kabely senzor-aktor)
0.25 mm²
- Připojení
zásuvka M12
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au (zlato)
- Kontaktní plocha
Au (zlato)
IP67
IP68
IP69
- Vlastnosti
polyuretanový plášť
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
240778-100034
- Obsah
1 ks
- Průměr
6 mm
- Wireless Charging function
Ne
- Ø kabelu
0,25 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631490 Pepperl+Fuchs V19-G-BK2M-PUR-U-V19-W upravený zástrčkový konektor pro senzory - aktory, 240778-100034, piny: 8, 8, 2 m,
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631490 Pepperl+Fuchs V19-G-BK2M-PUR-U-V19-W upravený zástrčkový konektor pro senzory - aktory, 240778-100034, piny: 8, 8, 2 m,
Popis
Spojovací kabel, zásuvka M12, zahnutá pro zástrčku M12, kódování a, 8-pólový, PUR kabel černý, UL schválení, vhodný pro tažné řetězy, Vhodné k krouhání, délka 2 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 8 KÓDOVÁNÍ: Kódování A.UL fólie: E231213Elektrické údajeProvozní napětí: Max. 30 v AC/DCProvozní proud: Max. 2 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 80 N/500 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 8 Průřez žil 0,25 mm 2 Barva popelníku: Žíla 1: Bílá | ader 2: hnědá | Ader 3: Zelená | žíla Ader 4: Žlutá | adera 5: Šedá | žíla žíla Ader 6: růžová | žíla 7: Modrá | žíla 8: Červená Struktura žil: Ø 14 x 0,15 mm Délka: 2 m Zkratovací kabel: Li 9Y, 11Y, 8 x 0,25MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Vroubané šroubové spojení: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
