Name: Pepperl+Fuchs V15-W-E8W-BK10M-PUR-A-V15-G upravený zástrčkový konektor pro senzory - aktory, 278777, piny: 5, 5, 10 m, 1
Brand: Pepperl+Fuchs
SKU: 2630631
Availability: BackOrder

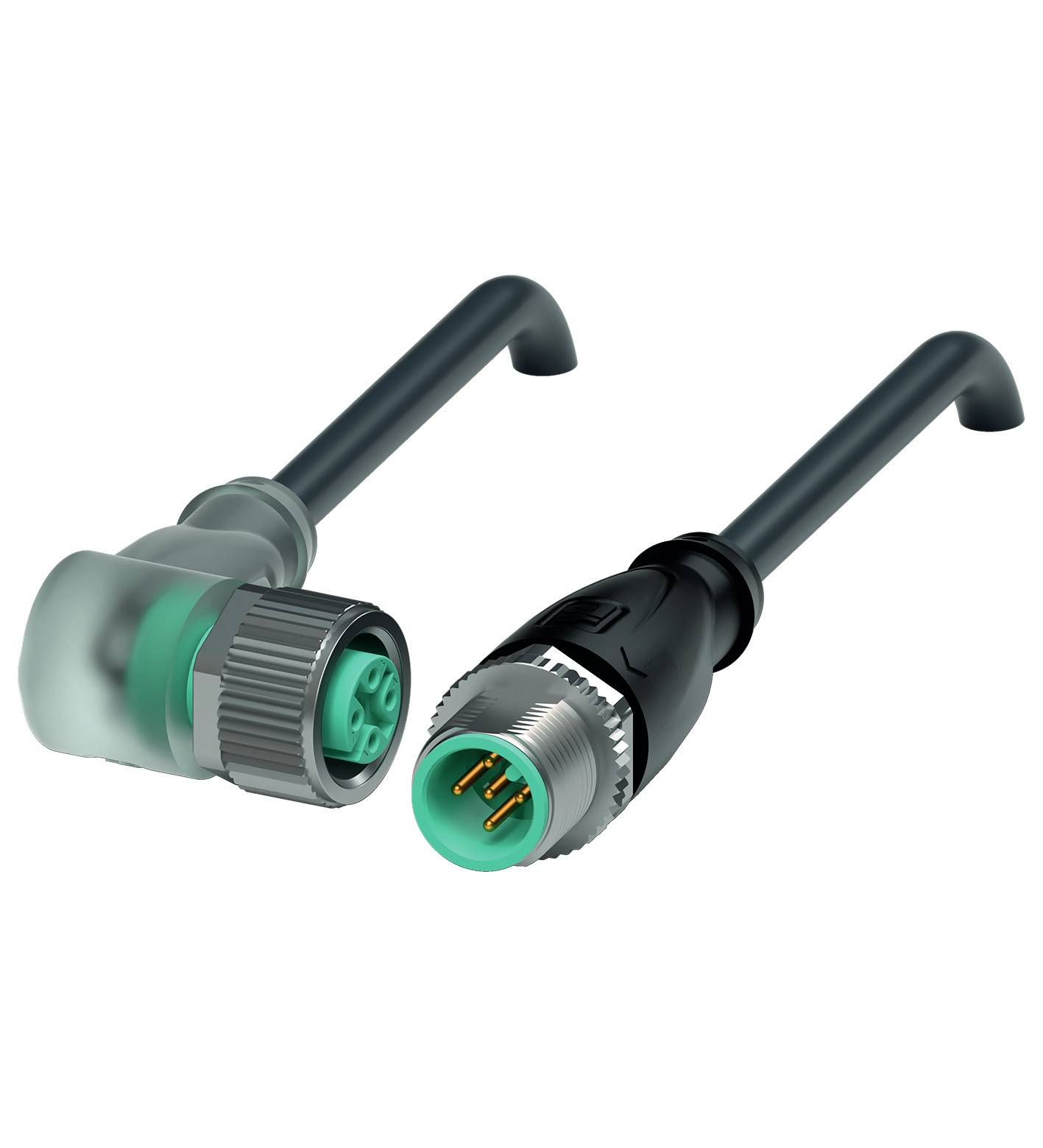

Pravoúhlý průhledný konektor a černý přímý konektor se třemi kovovými kontakty, umístěné na bílém pozadí.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, rovná

Počet pólů

Délka kabelu

10 m

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 619,01 Kč / kus)

1 619,01 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V15-W-E8W-BK10M-PUR-A-V15-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: zástrčka M12, rovná

Počet pólů: 5
5

Délka kabelu: 10 m

Materiál pláště: PUR

Jmenovité napětí: 24 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.7 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka M12
zástrčka M12

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Kontaktní plocha: Au

maximální průřez: 0.34 mm²

: IP68
IP69

Vlastnosti: lze použít pro vlečení
hydrolyzovaný
odolné proti svařovacím jiskrám
odolný vůči olejům
kódové označení A
s LED diodami
bez halogenů
polyuretanový plášť

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 278777

Obsah: 1 ks

Průměr: 4.7 mm

Ø kabelu do: 4.7 mm

Průměr kabelu (rozsah): 4.7 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630631 Pepperl+Fuchs V15-W-E8W-BK10M-PUR-A-V15-G upravený zástrčkový konektor pro senzory - aktory, 278777, piny: 5, 5, 10 m, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630631 Pepperl+Fuchs V15-W-E8W-BK10M-PUR-A-V15-G upravený zástrčkový konektor pro senzory - aktory, 278777, piny: 5, 5, 10 m, 1

Popis

Spojovací kabel, M12 na M12, LED, PUR kabel 5-pólový, délka 10 m, Žíly 5 x 0,34 mm2

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Zobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Bílá LED: Kolíkový indikátor funkce 2Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 | IEC 60754-1ODOLNOST VŮČI KOROZI: DIN EN 50525-2-21 / DIN VDE 0282-10Odolnost vůči hydrolýze: DIN EN 50525-2-21Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)UL fólie: E231213Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,7 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,1 mm Délka: 10 m Zkratovací kabel: Li F 9Y, 11Y, 5 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, transparentní/černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost proti stříkání: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
