Name: Pepperl+Fuchs V15-G-BK12M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 240004-100025, piny: 5, 12 m, 1 k
Brand: Pepperl+Fuchs
SKU: 2630954
Availability: BackOrder

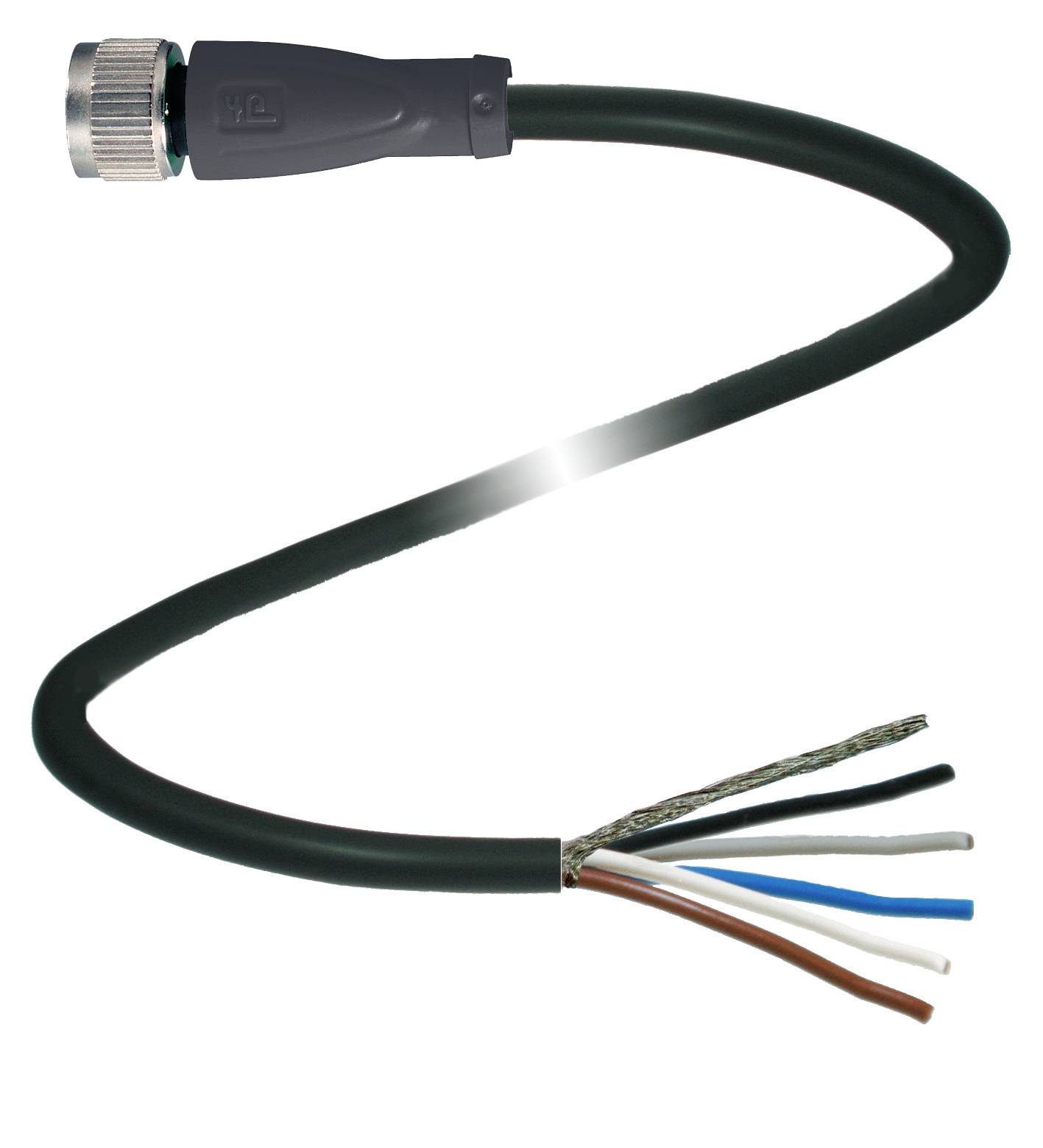

Černý flexibilní kabel s několika volnými vodiči na konci, vhodný pro elektrické připojení nebo instalace.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

12 m

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 875,21 Kč / kus)

1 875,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V15-G-BK12M-PUR-U/ABG

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 5

Délka kabelu: 12 m

Materiál pláště: PUR

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Vnější Ø: 6 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: zlato (Au)

Kontaktní plocha: zlato

: IP67
IP68
IP69

Vlastnosti: lze použít pro vlečení

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 240004-100025

Obsah: 1 ks

Průměr: 6 mm

Ø kabelu do: 6 mm

Průměr kabelu (rozsah): 6 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2630954 Pepperl+Fuchs V15-G-BK12M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 240004-100025, piny: 5, 12 m, 1 k

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630954 Pepperl+Fuchs V15-G-BK12M-PUR-U/ABG upravený zástrčkový konektor pro senzory - aktory, 240004-100025, piny: 5, 12 m, 1 k

Popis

Kabelová zásuvka M12, přímé kódování a, 5-pólová, PUR kabel černý, stíněný, UL, S vlečným ketem, délka 12 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: DIN VDE 0472-815Povolení a certifikátySchváleno UL: CURus AWM 20549/10493 80 °C 300V FT2 (kabel)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 60 N/100 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,1 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 12 m Zkratovací kabel: Li F 9Y C11Y 5 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 2000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s, 2 materiályNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2

Popis

Kabelová zásuvka M12, přímé kódování a, 5-pólová, PUR kabel černý, stíněný, UL, S vlečným ketem, délka 12 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2Neobsahuje halogeny: DIN VDE 0472-815Povolení a certifikátySchváleno UL: CURus AWM 20549/10493 80 °C 300V FT2 (kabel)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 60 N/100 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 5 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,1 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 12 m Zkratovací kabel: Li F 9Y C11Y 5 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 2000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s, 2 materiályNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
