Name: Pepperl+Fuchs V15-G-BK0,3M-PUR-U/0,75 upravený zástrčkový konektor pro senzory - aktory, 239998-0030, piny: 5, 0.3 m, 1
Brand: Pepperl+Fuchs
SKU: 2631427
Availability: BackOrder

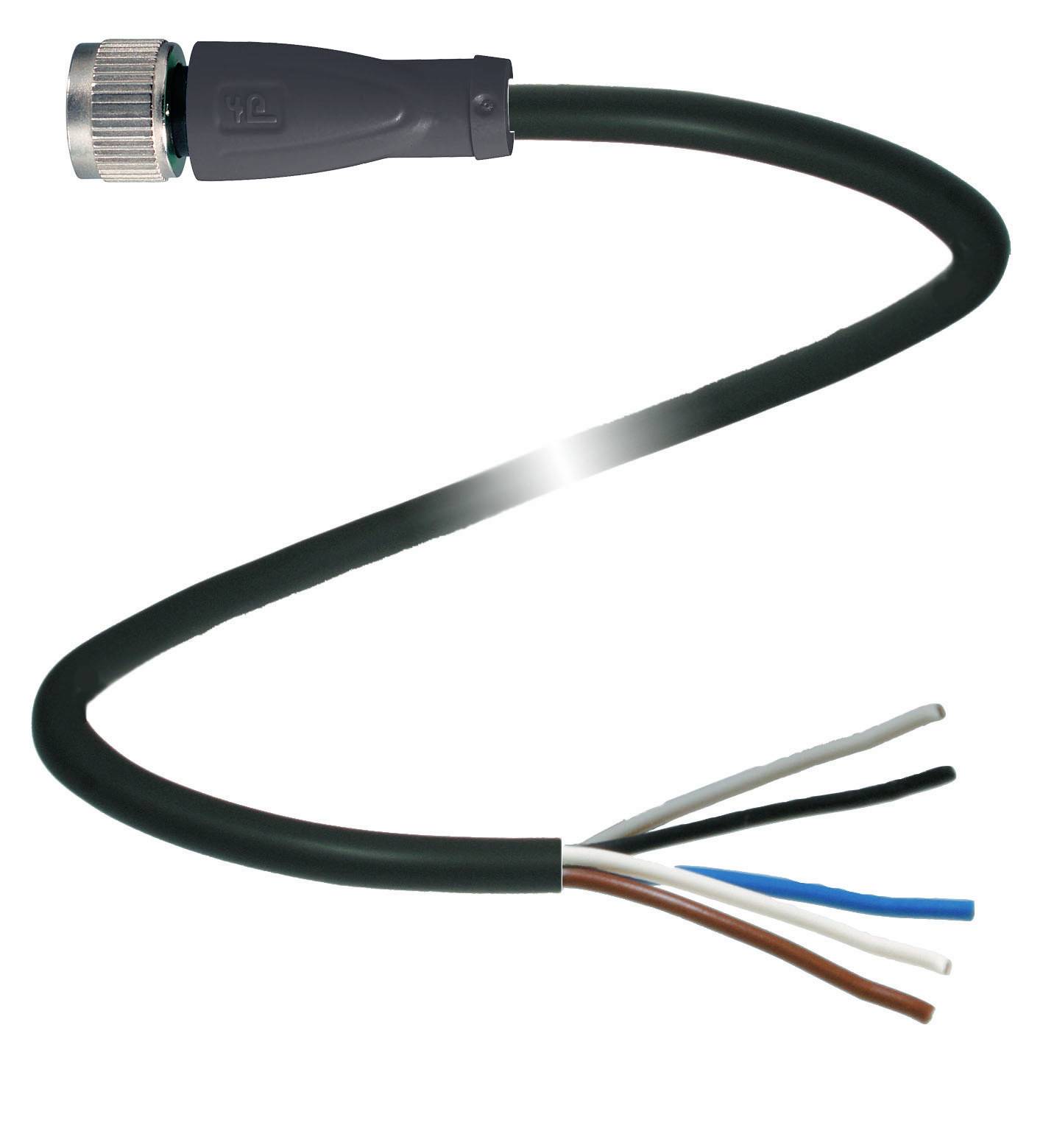

Černý kabel s pěti volně vedenými barevnými vodiči na jednom konci a zástrčkou na konci druhém.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

0.3 m

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (409,09 Kč / kus)

409,09 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V15-G-BK0,3M-PUR-U/0,75

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 5

Délka kabelu: 0.3 m

Materiál pláště: PUR

Jmenovité napětí: 60 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.75 mm²

Vnější Ø: 6 mm

Průřez vodiče (kabely senzor-aktor): 0.75 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au (zlato)

Kontaktní plocha: Au (zlato)

maximální průřez: 0.75 mm²

: IP67
IP68
IP69

Vlastnosti: polyuretanový plášť

Min. teplota: -40 °C

Max. teplota: 90 °C

Typ upevnění: šroubovací

Číslo výrobce: 239998-0030

Obsah: 1 ks

Průměr: 6 mm

Ø kabelu do: 6 mm

Průměr kabelu (rozsah): 6 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0,75 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2631427 Pepperl+Fuchs V15-G-BK0,3M-PUR-U/0,75 upravený zástrčkový konektor pro senzory - aktory, 239998-0030, piny: 5, 0.3 m, 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2631427 Pepperl+Fuchs V15-G-BK0,3M-PUR-U/0,75 upravený zástrčkový konektor pro senzory - aktory, 239998-0030, piny: 5, 0.3 m, 1

Popis

Kabelová zásuvka, M12, 5-pólová, PUR kabel, délka 0,3 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 5 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Neobsahuje halogeny: IEC 60754-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -20... 80 °C (-4... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: Černá (podobně RAL 9005) Počet žil: 5 Průřez žil 0,75 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá; žíla 5: Šedá Struktura žil: Ø 42 x 0,15 mm Délka: 0,3 m Zkratovací kabel: Li F 9Y, 11Y, 5 x 0,75Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 2000000 Rychlost posuvu: Max. 3,3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní zatížení: ± 180 °/m.MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči UV záření: Ano Odolnost vůči olejům: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
