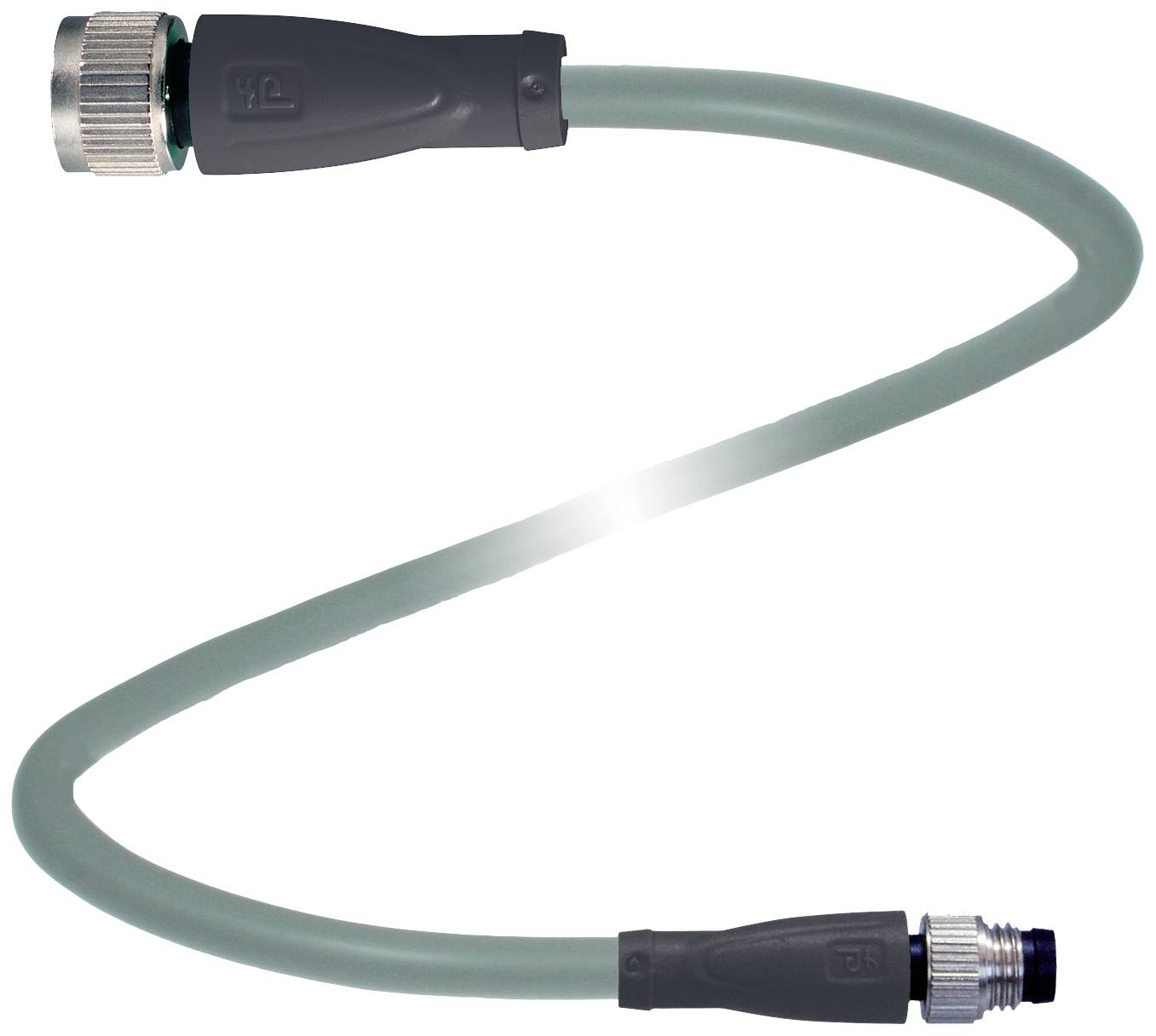

Ilustrační obrázek
Pepperl+Fuchs V11-G-10M-PUR-V3-GM upravený zástrčkový konektor pro senzory - aktory, 203365, piny: 3, 3, 10 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Provedení
Rovná
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M8, rovná
Počet pólů
3
3
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
789,26 Kč
3
3% = 76,98 Kč
763,60 Kč
5
5% = 179,55 Kč
753,35 Kč
10
5% = 427,10 Kč
746,55 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (789,26 Kč / kus)
789,26 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
V11-G-10M-PUR-V3-GM
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Provedení
Rovná
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
zástrčka M8, rovná
- Počet pólů
3
3
- Délka kabelu
10 m
- Materiál pláště
PUR
- Jmenovité napětí
60 V/DC
- Jmenovitý proud
3 A
- Jmenovitý proud - filtr
3 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.8 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zásuvka M12
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au (zlato)
- Kontaktní plocha
Au (zlato)
IP67
IP68
IP69
- Vlastnosti
lze použít pro vlečení
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
203365
- Obsah
1 ks
- Průměr
4.8 mm
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631406 Pepperl+Fuchs V11-G-10M-PUR-V3-GM upravený zástrčkový konektor pro senzory - aktory, 203365, piny: 3, 3, 10 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631406 Pepperl+Fuchs V11-G-10M-PUR-V3-GM upravený zástrčkový konektor pro senzory - aktory, 203365, piny: 3, 3, 10 m, 1 ks
Popis
Spojovací kabel, M12 na M8, PUR kabel 3-pólový, délka: 10 m, žíly: 3 x 0,25 mm2
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M8 Provedení: Rovné Zámek: Šroubové spojení Počet pinů: 3 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 48 v AC / 60 v DCProvozní proud: Max. 3 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1: IEC 61076-2-101 | konektor M8 x 1: IEC 61076-2-104Neobsahuje halogeny: IEC 60754-1Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor 1 Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 OCHRANA: IP67 / IP68 / IP69Konektor 2 Utahovací moment 0,4 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Ochrana: IP67Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 8 x průměr vedení Drážka: Max. 10 N/50 mm Barva pláště: Šedá (podobně RAL 7001) Počet žil: 3 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,15 mm Délka: 10 m Zkratovací kabel: Li 9Y, 11YM, 3 x 0,34Způsobilost k vlečnému šňůru Cykly vlečného řetězu: Max. 50 / den Rychlost posuvu: Max. 0,3 m/s.MateriálNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Chemická odolnost: Dobrá Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano
