Name: Pepperl+Fuchs V1-W-OR1,2M-POC-V1-G upravený zástrčkový konektor pro senzory - aktory, 233477, piny: 4, 4, 1.2 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630317
Availability: BackOrder

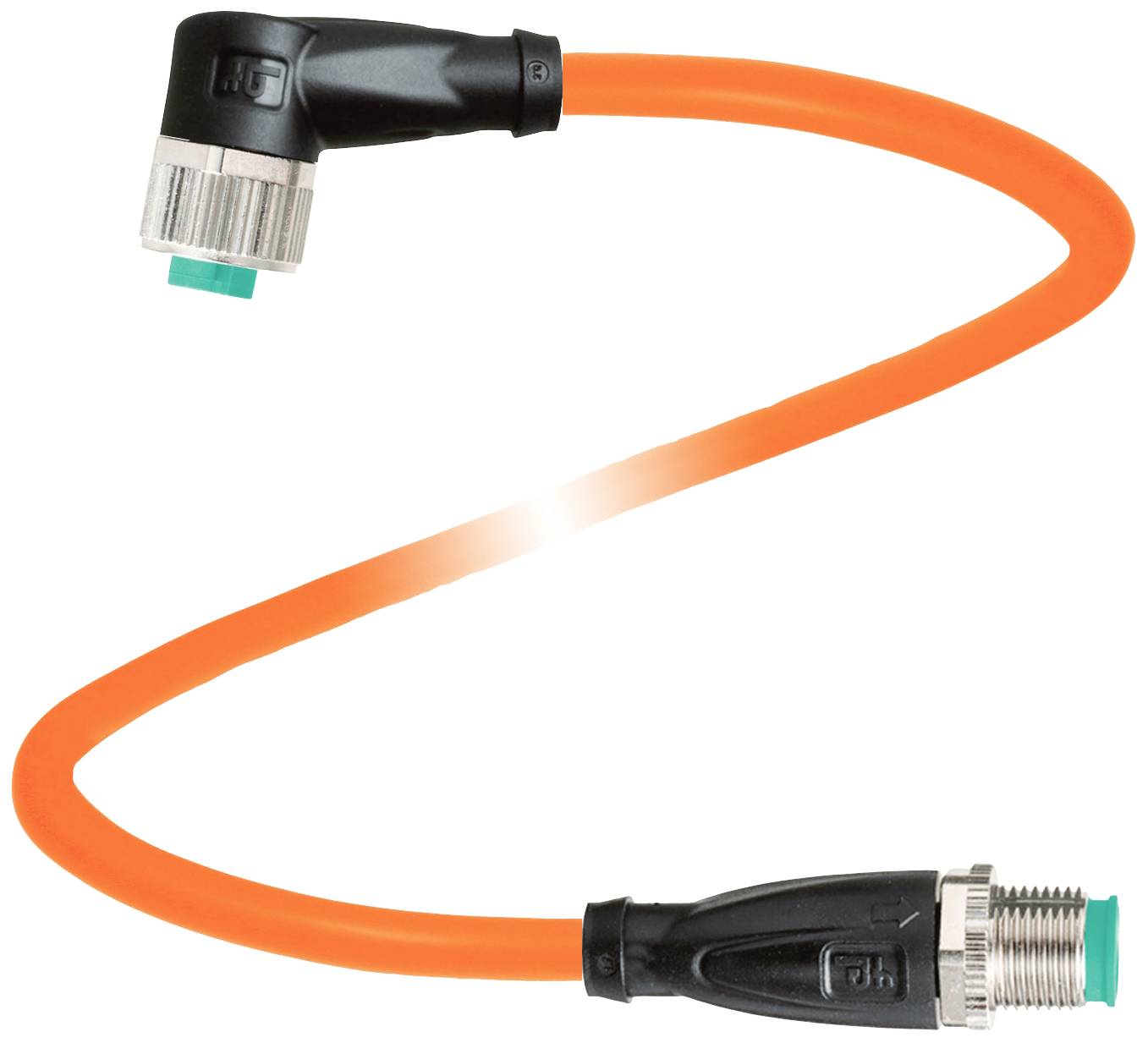

Oranžový kabel s černými koncovkami a kovovými spoji, jeden s lomným konektorem.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

zástrčka M12, rovná

Počet pólů

Délka kabelu

1.2 m

Datasheety: (PDF)

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (875,21 Kč / kus)

875,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V1-W-OR1,2M-POC-V1-G

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: zástrčka M12, rovná

Počet pólů: 4
4

Délka kabelu: 1.2 m

Materiál pláště: POC

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.34 mm²

Vnější Ø: 4.8 mm

Průřez vodiče (kabely senzor-aktor): 0.34 mm²

Připojení: zásuvka M12
zástrčka M12

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: Au

Kontaktní plocha: Au

maximální průřez: 0.34 mm²

Průřez min: 0.34 mm²

: IP68
IP69

Vlastnosti: bez halogenů
odolné proti svařovacím jiskrám
odolný vůči olejům
ohnivzdorný
hydrolyzovaný
TPE
lze použít pro vlečení

Min. teplota: -40 °C

Max. teplota: 150 °C

Typ upevnění: šroubovací

Číslo výrobce: 233477

Obsah: 1 ks

Průměr: 4.8 mm

Ø kabelu do: 4.8 mm

Průměr kabelu (rozsah): 4.8 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2630317 Pepperl+Fuchs V1-W-OR1,2M-POC-V1-G upravený zástrčkový konektor pro senzory - aktory, 233477, piny: 4, 4, 1.2 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630317 Pepperl+Fuchs V1-W-OR1,2M-POC-V1-G upravený zástrčkový konektor pro senzory - aktory, 233477, piny: 4, 4, 1.2 m, 1 ks

Popis

Spojovací kabel, zásuvka M12 - zásuvka M12 - kódování a, 4 pólů, kabel TPE, odolný vůči potu, délka: 1,2 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: IEC 60332-1-2 , ISO 14572 , ISO 6722Neobsahuje halogeny: IEC 60754-2Odolnost vůči hydrolýze: ISO 6722Odolnost vůči olejům: ISO 14572Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 120 °C (-40... 248 °F) za 20000 h | -40... 150 °C (-40... 302 °F) po dobu 3000 h. Pohybující se kabel: -15... 120 °C (5... 248 °F) za 20000 h | -15... 150 °C (5... 302 °F) po dobu 3000 h.Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 10 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: oranžová (podobně RAL 2003) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,16 mm Délka: 1,2 m Zkratovací kabel: Li 7Y, 41X 4 x 0,34Způsobilost k vlečnému šňůru Torzní cykly: Min. 300000 Torzní zatížení: ± 360 ° / 30 cmMateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: POC Izolace žil: ETFE Odolnost proti potu: Ano Odolnost proti stříkání: Ano Odolnost vůči olejům: Ano Odolnost vůči hydrolýze: Ano Nehořlavost: Nehořlavá Molekulární propojení: Ano
