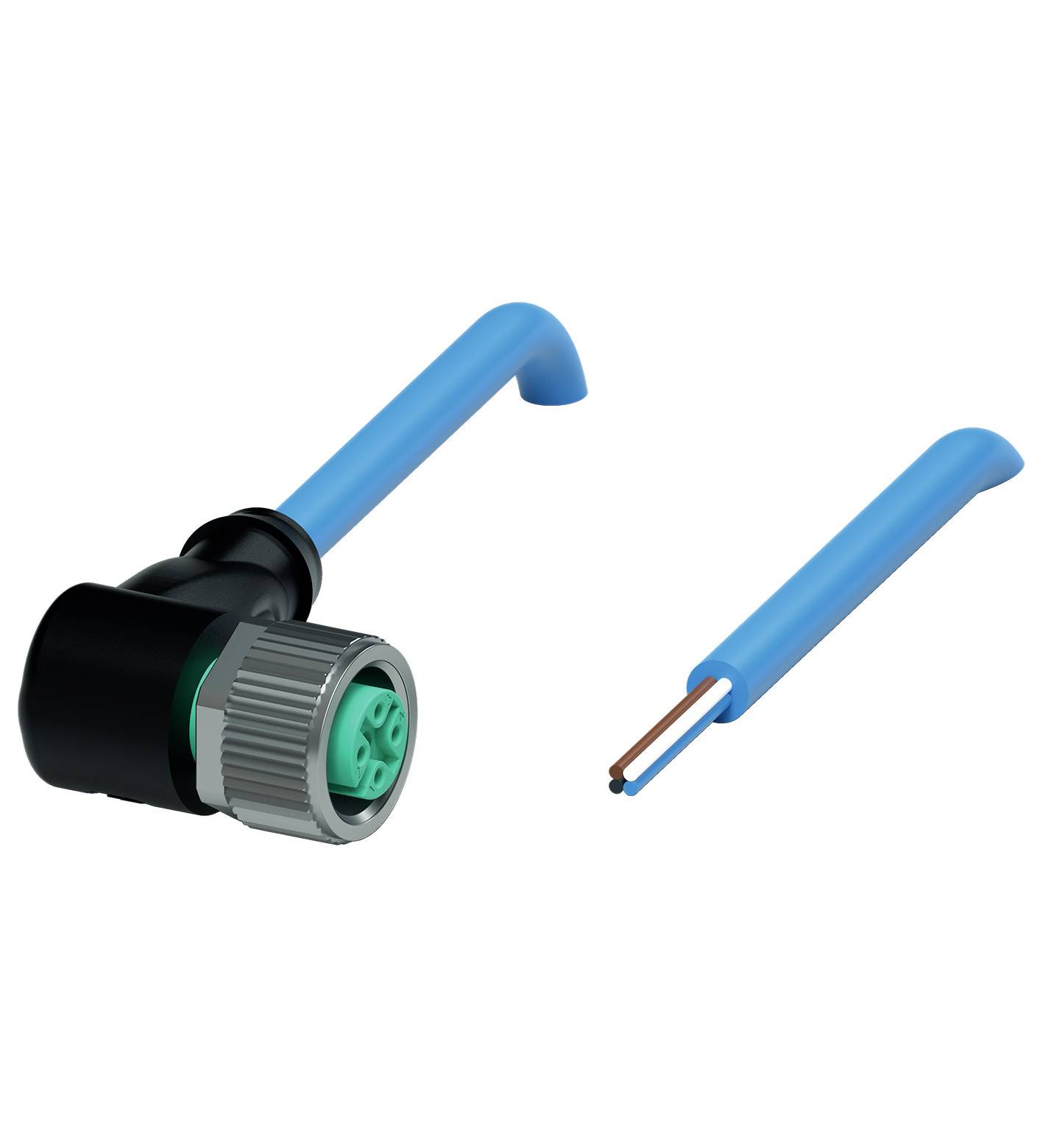

Ilustrační obrázek
Pepperl+Fuchs V1-W-N4-30M-PUR upravený zástrčkový konektor pro senzory - aktory, 240770-0004, piny: 4, 30 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, zahnutá
Strana připojení B
kabel, otevřený konec
Počet pólů
4
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
2 450,41 Kč
3
3% = 203,61 Kč
2 382,54 Kč
5
4% = 475,35 Kč
2 355,34 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (2 450,41 Kč / kus)
2 450,41 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
V1-W-N4-30M-PUR
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M12, zahnutá
- Strana připojení B
kabel, otevřený konec
- Počet pólů
4
- Délka kabelu
30 m
- Materiál pláště
PUR
- Jmenovité napětí
250 V DC/AC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.8 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zásuvka
- Typ závitu, šířka připojení
M12 x 1
- Typ závitu, připojení kabelu a montáž
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
zlato
- Kontaktní plocha
zlato
- maximální průřez
0.34 mm²
IP68
IP69
- Vlastnosti
kódové označení A
- Min. teplota
-40 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
240770-0004
- Obsah
1 ks
- Průměr
4.8 mm
- Ø kabelu do
4.8 mm
- Průměr kabelu (rozsah)
4.8 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2630377 Pepperl+Fuchs V1-W-N4-30M-PUR upravený zástrčkový konektor pro senzory - aktory, 240770-0004, piny: 4, 30 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2630377 Pepperl+Fuchs V1-W-N4-30M-PUR upravený zástrčkový konektor pro senzory - aktory, 240770-0004, piny: 4, 30 m, 1 ks
Popis
Kabelová zásuvka M12, zahnutá a kódování, 4-pólová, PUR kabel modrý, NAMUR, délka 30 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníElektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: 4 AOdporová vrstva: Max. 0,057 Ω/m.Kapacita: 109 nF/kmInduktivní povlak: 0,49 MH/kmShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -30... 80 °C (-22... 176 °F) Kabel, pohyblivý: -10... 80 °C (14... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná a šestihranná matice SW = 14 mm Počet zastrčení: Min. 100Ochrana: IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,8 mm Poloměr ohybu: > 15 x průměr vedení, | > pevně položený 10 x průměr vedení Barva pláště: Modrá (podobně RAL 5015) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 30 m Zkratka kabelu: Li FY 11Y 4 x 0,34MateriálKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Těsnění: FKM Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PVC Hořlavost: HB
