Name: Pepperl+Fuchs V1-W-E8-OR5M-PUR-A1 upravený zástrčkový konektor pro senzory - aktory, 70137220-100002, piny: 4, 5 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2631087
Availability: BackOrder

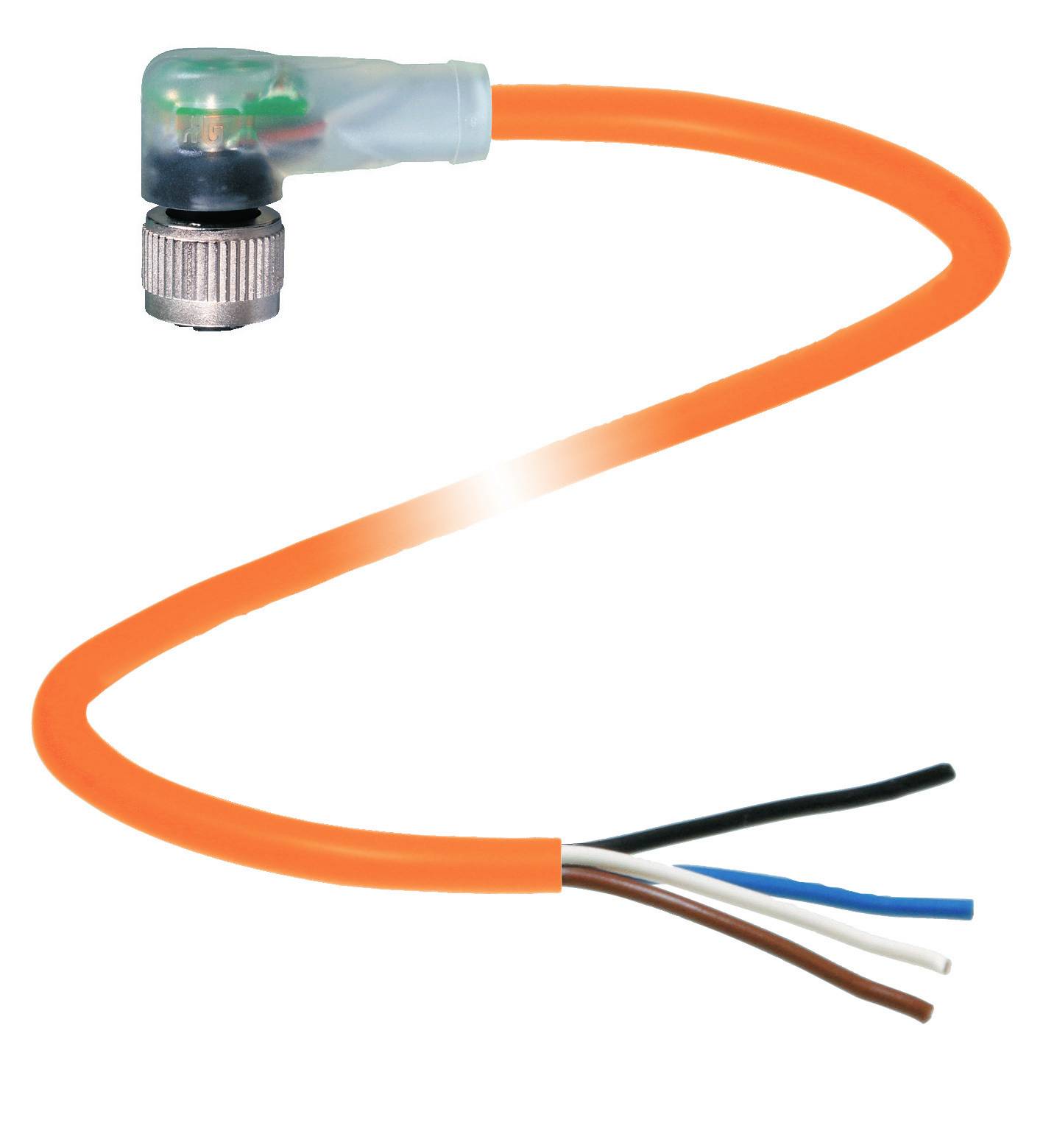

Oranžový kabel s kovovým konektorem a otevřenými konci s holými měděnými vodiči.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, zahnutá

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

5 m

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (747,93 Kč / kus)

747,93 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V1-W-E8-OR5M-PUR-A1

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, zahnutá

Strana připojení B: kabel, otevřený konec

Počet pólů: 4

Délka kabelu: 5 m

Materiál pláště: PUR

Jmenovité napětí: 24 V/DC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Kódování: Typ A

: IP67
IP68
IP69

Typ upevnění: šroubovací

Číslo výrobce: 70137220-100002

Obsah: 1 ks

Průměr: 4.9 mm

Wireless Charging function: Ne

Ø kabelu: 0.34 mm²

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2631087 Pepperl+Fuchs V1-W-E8-OR5M-PUR-A1 upravený zástrčkový konektor pro senzory - aktory, 70137220-100002, piny: 4, 5 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2631087 Pepperl+Fuchs V1-W-E8-OR5M-PUR-A1 upravený zástrčkový konektor pro senzory - aktory, 70137220-100002, piny: 4, 5 m, 1 ks

Popis

Žádné další informace

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Zobrazení/ovládací prvkyLED zelená: Provozní kontrolkaŽlutá LED: Kontrolka funkčnosti pin 4Červená LED: Funkční indikátor pin 2Elektrické údajeProvozní napětí: Max. 24 v DC -20 % / +25 %Provozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2LABS SHODA: VW-PV 3.10.7Neobsahuje halogeny: DIN VDE 0472-815Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 20549 AWM I/II A/B 80 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 80 °C (-40... 176 °F) Pohybující se kabel: -25... 80 °C (-13... 176 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 4,9 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: oranžová (podobně RAL 2003) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 42 x 0,1 mm Délka: 5 m Zkratovací kabel: Li F 9Y, 11Y, 4 x 0,34Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 5000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 5 m Zrychlení: Max. 5 m/s 2 Torzní cykly: Min. 1000000 Torzní zatížení: ± 180 °/m.MateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, transparentní Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost proti potu: Ano Odolnost proti stříkání: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
