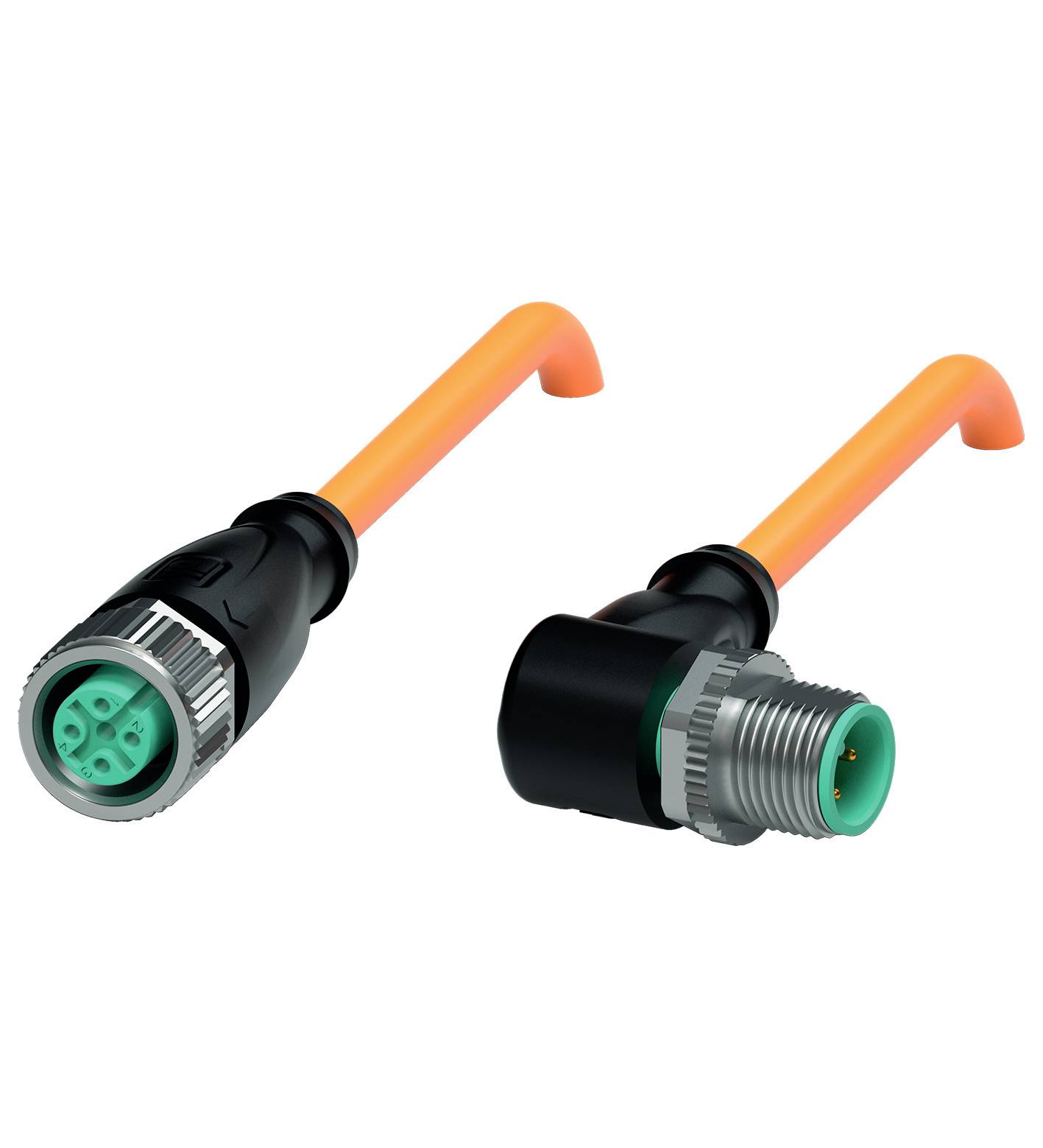

Ilustrační obrázek
Pepperl+Fuchs V1-G-OR5M-POC-V1-W upravený zástrčkový konektor pro senzory - aktory, 240778-100029, piny: 4, 4, 5 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
Norma zástrčky
senzorika konektoru
Strana připojení A
zásuvka M12, rovná
Strana připojení B
zástrčka M12, zahnutá
Počet pólů
4
4
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 111,57 Kč
3
3% = 108,36 Kč
1 075,45 Kč
5
5% = 252,90 Kč
1 060,99 Kč
10
5% = 601,30 Kč
1 051,44 Kč
25
6% = 1 775,75 Kč
1 040,54 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 111,57 Kč / kus)
1 111,57 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Typ
V1-G-OR5M-POC-V1-W
- Kategorie produktu
upravený zástrčkový konektor pro senzory - aktory
- Norma zástrčky
senzorika konektoru
- Strana připojení A
zásuvka M12, rovná
- Strana připojení B
zástrčka M12, zahnutá
- Počet pólů
4
4
- Délka kabelu
5 m
- Materiál pláště
POC
- Jmenovité napětí
250 V DC/AC
- Jmenovitý proud
4 A
- Jmenovitý proud - filtr
4 A
- Vnější Ø
4.8 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zásuvka M12
- Typ závitu, šířka připojení
M12 x 1
- Kódování
Typ A
- Materiál kontaktu
Au
- Kontaktní plocha
Au
IP67
IP68
IP69
- Vlastnosti
odolné proti svařovacím jiskrám
- Min. teplota
-40 °C
- Max. teplota
150 °C
- Typ upevnění
šroubovací
- Číslo výrobce
240778-100029
- Obsah
1 ks
- Průměr
4.8 mm
- Ø kabelu do
4.8 mm
- Průměr kabelu (rozsah)
4.8 mm (max)
- Wireless Charging function
Ne
- Ø kabelu
0.34 mm²
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2631486 Pepperl+Fuchs V1-G-OR5M-POC-V1-W upravený zástrčkový konektor pro senzory - aktory, 240778-100029, piny: 4, 4, 5 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2631486 Pepperl+Fuchs V1-G-OR5M-POC-V1-W upravený zástrčkový konektor pro senzory - aktory, 240778-100029, piny: 4, 4, 5 m, 1 ks
Popis
Spojovací kabel, zásuvka M12 - zásuvka M12 - kódování a, 4 pólů, kabel TPE, odolný vůči potu, délka: 5 m.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Zástrčka Provedení: M12 Provedení: Zahnuté Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: IEC 60332-1-2 , ISO 14572 , ISO 6722Neobsahuje halogeny: IEC 60754-2Odolnost vůči hydrolýze: ISO 6722Odolnost vůči olejům: ISO 14572Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -40... 120 °C (-40... 248 °F) za 20000 h | -40... 150 °C (-40... 302 °F) po dobu 3000 h. Pohybující se kabel: -15... 120 °C (5... 248 °F) za 20000 h | -15... 150 °C (5... 302 °F) po dobu 3000 h.Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100OCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 5 Průměr pláště: 4,8 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 10 x průměr vedení Drážka: Max. 50 N/300 mm Barva pláště: oranžová (podobně RAL 2003) Počet žil: 4 Průřez žil 0,34 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 19 x 0,16 mm Délka: 5 m Zkratovací kabel: Li 7Y, 41X 4 x 0,34Způsobilost k vlečnému šňůru Torzní cykly: Min. 300000 Torzní zatížení: ± 360 ° / 30 cmMateriálLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: POC Izolace žil: ETFE Odolnost proti potu: Ano Odolnost proti stříkání: Ano Odolnost vůči olejům: Ano Odolnost vůči hydrolýze: Ano Nehořlavost: Nehořlavá Molekulární propojení: Ano
