Name: Pepperl+Fuchs V1-G-BK10M-PUR-O1S upravený zástrčkový konektor pro senzory - aktory, 240004-100014, piny: 4, 10 m, 1 ks
Brand: Pepperl+Fuchs
SKU: 2630948
Availability: BackOrder

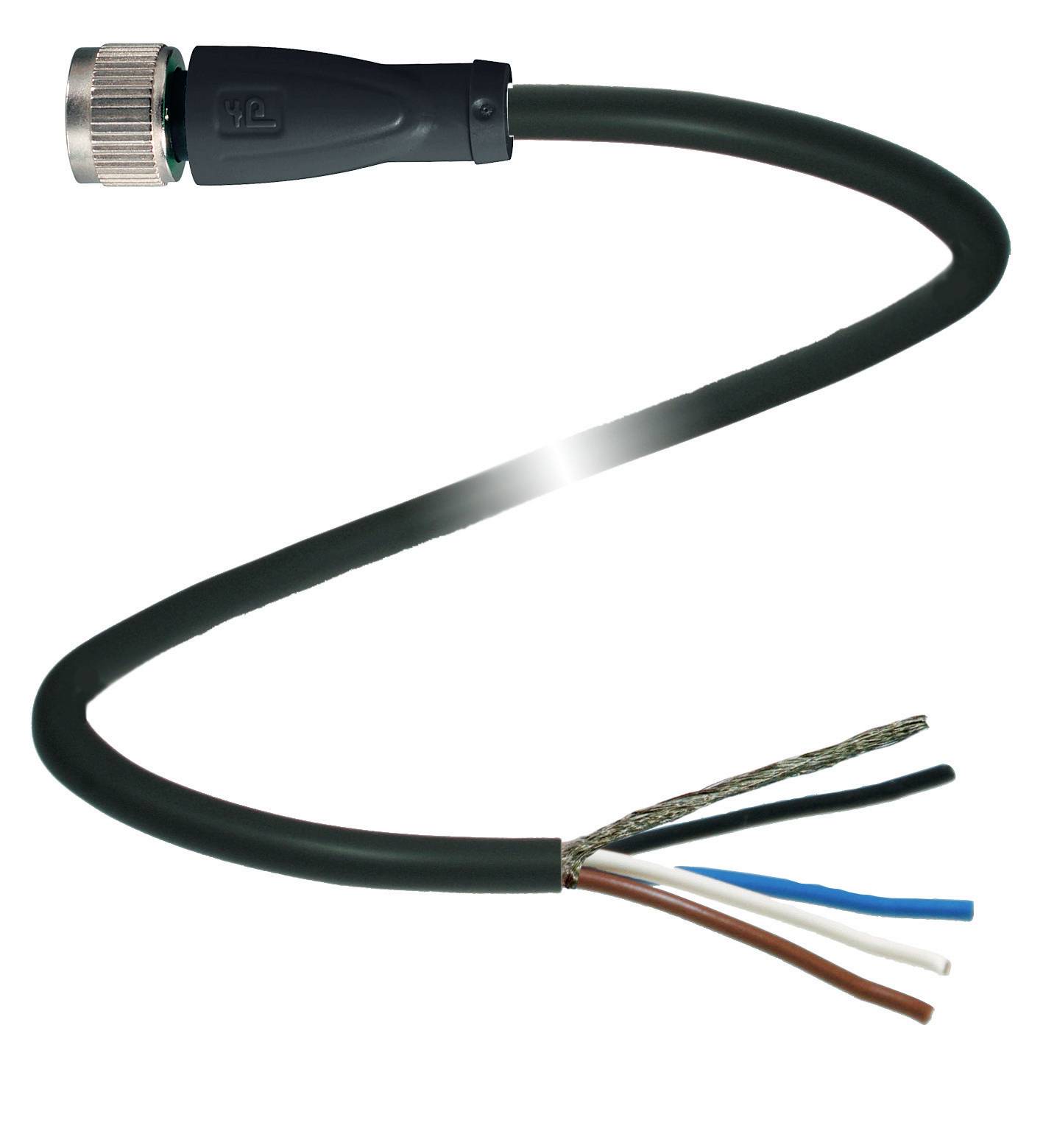

Otevřený, černým pláštěm potažený kabel s viditelnými vodiči v různých barvách a kovovým konektorem na jednom konci.

Ilustrační obrázek

Kategorie produktu

upravený zástrčkový konektor pro senzory - aktory

Strana připojení A

zásuvka M12, rovná

Strana připojení B

kabel, otevřený konec

Počet pólů

Délka kabelu

10 m

Datasheety: (PDF)

Doručení: Po 7. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 235,54 Kč / kus)

1 235,54 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Typ: V1-G-BK10M-PUR-O1S

Kategorie produktu: upravený zástrčkový konektor pro senzory - aktory

Strana připojení A: zásuvka M12, rovná

Strana připojení B: kabel, otevřený konec

Počet pólů: 4

Délka kabelu: 10 m

Materiál pláště: PUR

Jmenovité napětí: 250 V DC/AC

Jmenovitý proud: 4 A

Jmenovitý proud - filtr: 4 A

Průřez připojovacího vodiče (max.): 0.5 mm²

Vnější Ø: 6 mm

Průřez vodiče (kabely senzor-aktor): 0.5 mm²

Připojení: zásuvka

Typ závitu, šířka připojení: M12 x 1

Typ závitu, připojení kabelu a montáž: M12 x 1

Kódování: Typ A

Materiál kontaktu: zlato

Kontaktní plocha: zlato

maximální průřez: 0.5 mm²

: IP67
IP68
IP69

Vlastnosti: stíněný

Min. teplota: -50 °C

Max. teplota: 105 °C

Typ upevnění: šroubovací

Číslo výrobce: 240004-100014

Obsah: 1 ks

Průměr: 6 mm

Ø kabelu do: 6 mm

Průměr kabelu (rozsah): 6 mm (max)

Wireless Charging function: Ne

Ø kabelu: 0,5 mm²

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2630948 Pepperl+Fuchs V1-G-BK10M-PUR-O1S upravený zástrčkový konektor pro senzory - aktory, 240004-100014, piny: 4, 10 m, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2630948 Pepperl+Fuchs V1-G-BK10M-PUR-O1S upravený zástrčkový konektor pro senzory - aktory, 240004-100014, piny: 4, 10 m, 1 ks

Popis

Kabelová zásuvka, M12, PUR kabel 4-pólový, stíněný, outdoor, Délka: 10 m.

Tento text byl přeložen strojově.

Provedení

Obecné údajeKonektor 1 Připojení: Zásuvka Provedení: M12 Provedení: Rovné Zámek: Šroubové spojení Počet pólů: 4 KÓDOVÁNÍ: Kódování A.Konektor 2 Připojení: Volný konec vedeníUL fólie: E231213Elektrické údajeProvozní napětí: Max. 250 v AC/DCProvozní proud: Max. 4 A.ShodaOchrana: EN 60529Konektor: Konektor M12 x 1 : IEC 61076-2-101HOŘLAVOST: UL 1581; DIN EN 60332-2-2NEOBSAHUJE HALOGENY: DIN VDE 0472-815 / DIN EN 50267-2-1Odolnost vůči olejům: DIN EN 60811-2-1Povolení a certifikátySCHVÁLENO UL: AWM STYLE 21924/11558 105°C 300V AWM I A/B 105 °C 300V FT2 (KABEL)Podmínky prostředíOkolní teplota Konektor: -40... 90 °C (-40... 194 °F) Kabel, pevně uložený: -50... 105 °C (-58... 221 °F) Pohybující se kabel: -30... 105 °C (-22... 221 °F)Stupeň znečištění: 3Mechanické údajeKonektor Utahovací moment 0,6 Nm Zajištění proti otřesům: K dispozici Montáž nářadí: Podélně rýhovaná Počet zastrčení: Min. 100 Stínění: Položeno stínidloOCHRANA: IP67 / IP68 / IP69Kabel: Podle IEC/EN 60228 (DIN VDE 0295), třída 6 Průměr pláště: 6 mm Poloměr ohybu: > 10 x průměr vedení, | > pevně položený 5 x průměr vedení Drážka: Max. 80 N/300 mm Barva pláště: Černá (podobně RAL 7021) Počet žil: 4 Průřez žil 0,5 mm 2 Barva žil: Žíla 1: hnědá | Ader 2: Bílá | žíla žíla 3: Modrá | žíla 4: Černá Struktura žil: Ø 28 x 0,15 mm Stínění: Pocínovaný měděný oplet, 85% kryt Délka: 10 m Zkratovací kabel: Li 9Y C11Y 4 x 0,50Způsobilost k vlečnému šňůru Počet cyklů vlečného řetězu: Min. 2000000 Rychlost posuvu: Max. 3 m/s. Dráha posuvu: Max. 10 m Zrychlení: Max. 10 m/s, 2 materiályLABS-Freedom: AnoNeobsahuje halogeny: AnoKonektor Šroubový spoj: Tlakově litý zinek, poniklovaný Rukojeť: TPU, černá Povrch kontaktů: Au Hořlavost: V-2Kabel; Plášť: Z polyuretheru Izolace žil: PP Odolnost vůči slané vodě: Ano Odolnost vůči UV záření: Ano Chemická odolnost: Dobrá Odolnost vůči olejům: Ano Odolnost chladícího maziva: Ano Odolnost vůči mikrobům: Ano Odolnost vůči hydrolýze: Ano Hořlavost: FT2
