Name: Pepperl+Fuchs senzor Induktivní NSN4-12GH50-2E2-PUR-S2D2 304276-000015 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2627946
Availability: BackOrder

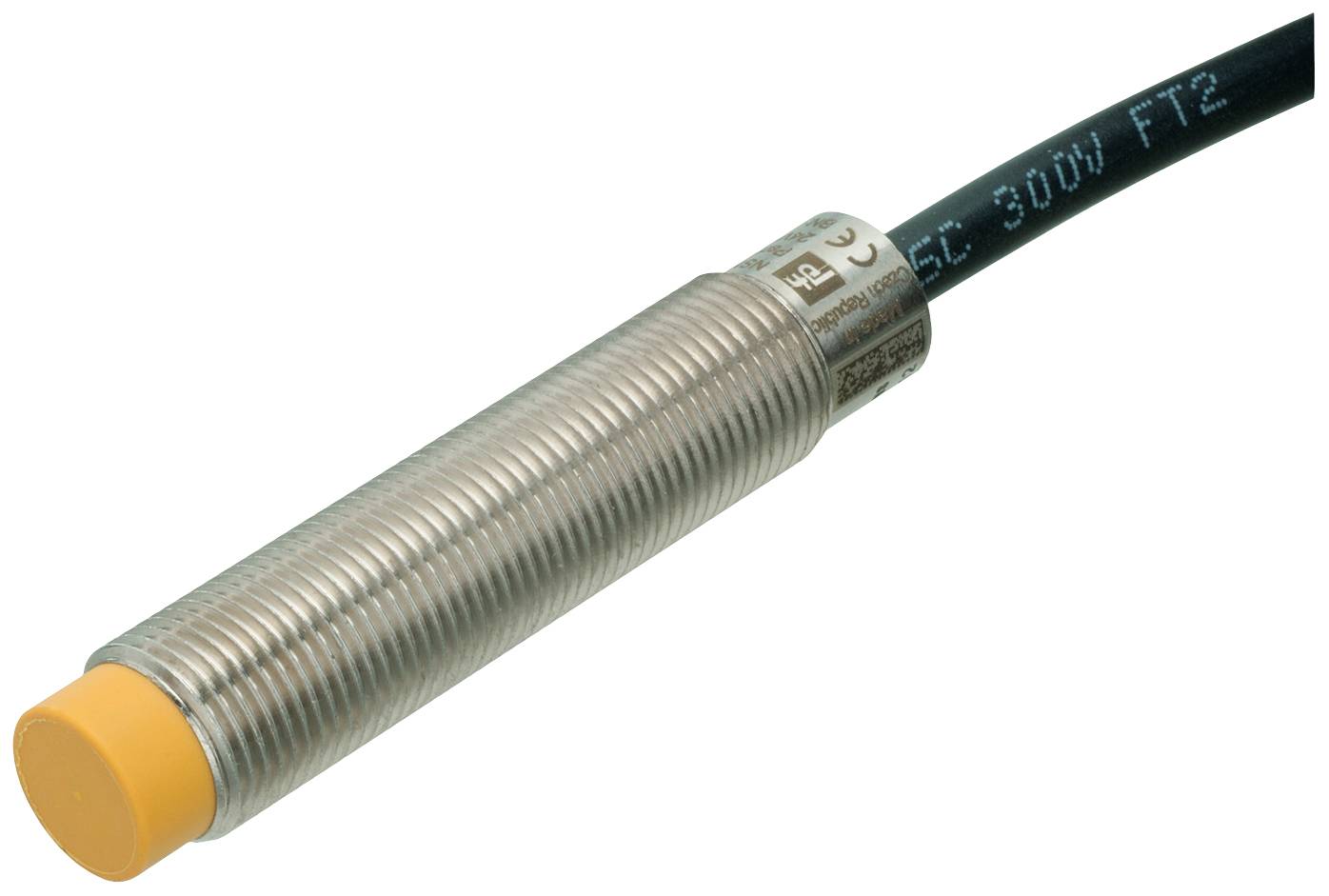

Válcový indukční senzor s kovovým pouzdrem a žlutým hrotem, připojený černý kabel, určený pro detekci kovových předmětů.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V

Typ kontaktu

2 spínací kontakty

spínací vzdálenost (max.)

4 mm

Výstupy

PNP

Datasheety: (PDF)

Doručení: Čt 26. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 351,24 Kč / kus)

3 623,97 Kč

-8 %

3 351,24 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NSN4-12GH50-2E2-PUR-S2D2

Min. provozní napětí: 18 V

Provozní napětí max.: 30 V

Provozní napětí: 18 - 30 V

Typ kontaktu: 2 spínací kontakty

spínací vzdálenost (max.): 4 mm

Výstupy: PNP

Materiál pouzdra: Ušlechtilá ocel V4A

Provedení: Induktivní

Vlastnosti materiálu: nerezové

Způsob konstrukce: nezarovnaná

Připojení: kabel

Délka kabelu: 2 m

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68
IP69

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 30 Hz

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2627946 Pepperl+Fuchs senzor Induktivní NSN4-12GH50-2E2-PUR-S2D2 304276-000015 nezarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627946 Pepperl+Fuchs senzor Induktivní NSN4-12GH50-2E2-PUR-S2D2 304276-000015 nezarovnaná PNP

Popis

Spínací vzdálenost: 4 mm, montáž: Nezrovnaná, spínací funkce: 2x spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 18... 30 v, provozní proud: 1... 30 mA (na výstup)

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: 2x spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 4 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 3,24 mmOvládací prvek: Referenční prvek podle EN IEC 60947-5-2 (FE360 - ST37K) | 12 mm x 12 mm x 1 mmRedukční faktor rAl: 0,55Redukční faktor rCu: 0,5Redukční faktorr V2A (1.4301) : 0,9Redukční faktor rms: 0,6Typ výstupu: 4 vodičeIdentifikační údajeProvozní napětí: 18... 30 VJmenovité provozní napětí: 24 VSpínací frekvence: 0... 30 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíOdolnost proti přetížení: AnoPokles napětí: ≤ 3 v | u IL (součet všech výstupů) max. 50 mABemessungsisolationsspannung: 30 VProvozní proud: 1... 30 mA (na výstup)Zbytkový proud: 0... 0,5 mAProud naprázdno: ≤ 15 mAPracovní pohotovost: ≤ 300 msIndikace spínacího stavu: Žlutá LEDZobrazení chyb: LED, červenáIdentifikační údaje funkční bezpečnostiÚroveň bezpečnostní integrity: Sil 2Úroveň výkonu (PL): PL dKategorie: Kat. 2MTTFd: > 7500 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): Min. 60 %Bezpečná rozteč vypnutí PDDB: 6 mmSoulad s normami a směrnicíSoulad s předpisy NORMY: EN IEC 60947-5-2:2007 | IEC 60947-5-3:2013 | EN ISO 13849-1:2015 | IEC 61508:2010 | EN 62061:2005+AC:2010+A1:2013+A2:2015 | KOMPATIBILNÍ S EN ISO 61131-2:2007 TYP 1, 2, 3Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus Listed, General Purpose, Class 2, Power SourceCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Nadmořská výška: ≤ 2000 m nad mořemMechanické údajeTyp připojení: Kabel PUR, 2 mPrůřez žil 0,34 mm 2Materiál pouzdra: Ušlechtilá ocel 1.4404 / AISI 316L (V4A)Čelní plocha: PBTOchrana: IP68 / IP69Hmotnost: 77 g.Obecné informaceRozsah dodávky: 2 matice
