Name: Pepperl+Fuchs senzor Induktivní NBN50-U1K-E2 316607-0004 nezarovnaná PNP
Brand: Pepperl+Fuchs
SKU: 2628306
Availability: BackOrder

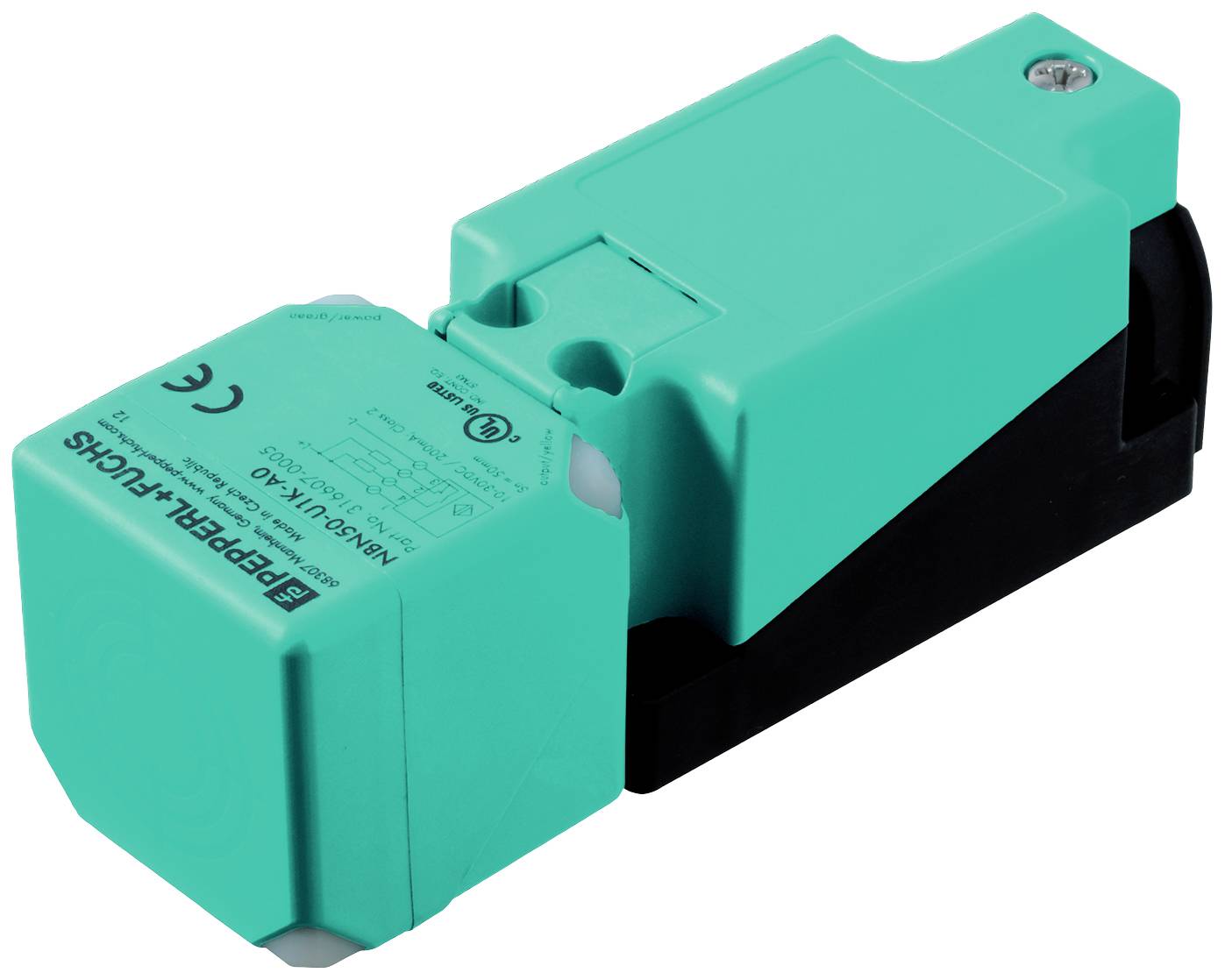

Indukční proximity senzor v tyrkysové barvě s černou základnou, označený logem CE a technickými specifikacemi na povrchu.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

30 V/DC

Typ kontaktu

1 spínací kontakt

spínací vzdálenost (max.)

50 mm

Výstupy

PNP

Datasheety: (PDF)

Doručení: Pá 4. 12.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 954,55 Kč / kus)

2 954,55 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBN50-U1K-E2

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Typ kontaktu: 1 spínací kontakt

spínací vzdálenost (max.): 50 mm

Výstupy: PNP

Materiál pouzdra: polyamid

Provedení: Induktivní

Způsob konstrukce: nezarovnaná

Připojení: šroubové svorky

Vlastnosti: LED kontrolka

Min. teplota: -25 °C

Max. teplota: 70 °C

: IP68
IP69

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 40 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628306 Pepperl+Fuchs senzor Induktivní NBN50-U1K-E2 316607-0004 nezarovnaná PNP

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628306 Pepperl+Fuchs senzor Induktivní NBN50-U1K-E2 316607-0004 nezarovnaná PNP

Popis

Spínací vzdálenost: 50 mm, montáž: nezarovnaná, spínací funkce: spínací kontakt (NO), výstupní typ: PNP, provozní napětí: 10 ... 30 v DC, provozní proud: 0... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: spínací kontakt (NO)Typ výstupu: PNPVzdálenost čidel: 50 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 40,5 mmOdstup realistického spínání: 45... 55 mm typ.Redukční faktor rAl: 0,5Redukční faktor rCu: 0,49Redukční faktorr V2A (1.4301) : 0,78Redukční faktor rms: 0,55Typ výstupu: 3 vodičeIdentifikační údajeProvozní napětí: 10... napájení 18 - 30 V DCSpínací frekvence: 0... 40 HzHystereze: typ. 5 %Ochrana proti přepólování: Ochrana proti přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 2 vProvozní proud: 0... 200 mAZbytkový proud: 0... 0,5 mAProud naprázdno: ≤ 20 mADoba pohotovosti: 80 msZobrazení provozního napětí: LED, zelenáIndikace spínacího stavu: Žlutá LEDIdentifikační údaje funkční bezpečnostiMTTFd: 929 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátySchválení UL: CULus Listed, General PurposeCCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -25 70 °C (-13... 158 °F)Skladovací teplota: -40... 85 °C (-40... 185 °F)Mechanické údajeTyp připojení: šroubové svorkyInformace o připojení: Na jednom místě svorky lze namontovat maximálně 2 vodiče se stejným průřezem vodiče! | utahovací moment 1,2 Nm + 10 %Průřez žil: Až 2,5 mm2 Nejmenší průřez žil: Bez dutinek 0,5 mm2 , s dutinkami 0,34 mm2 Největší průřez žil: Bez koncovky kabelu 2,5 mm2 , s dutinkami 1,5 mm2Materiál pouzdra: PAČelní plocha: PASpodní část krytu: PlastOchrana: IP68 / IP69Hmotnost: 225 g.Poznámka: Utahovací moment: 1,8 Nm (pouzdro)
