Name: Pepperl+Fuchs senzor Induktivní NBN40-U4L-Z2 233002 nezarovnaná dvoudrát
Brand: Pepperl+Fuchs
SKU: 2627878
Availability: BackOrder

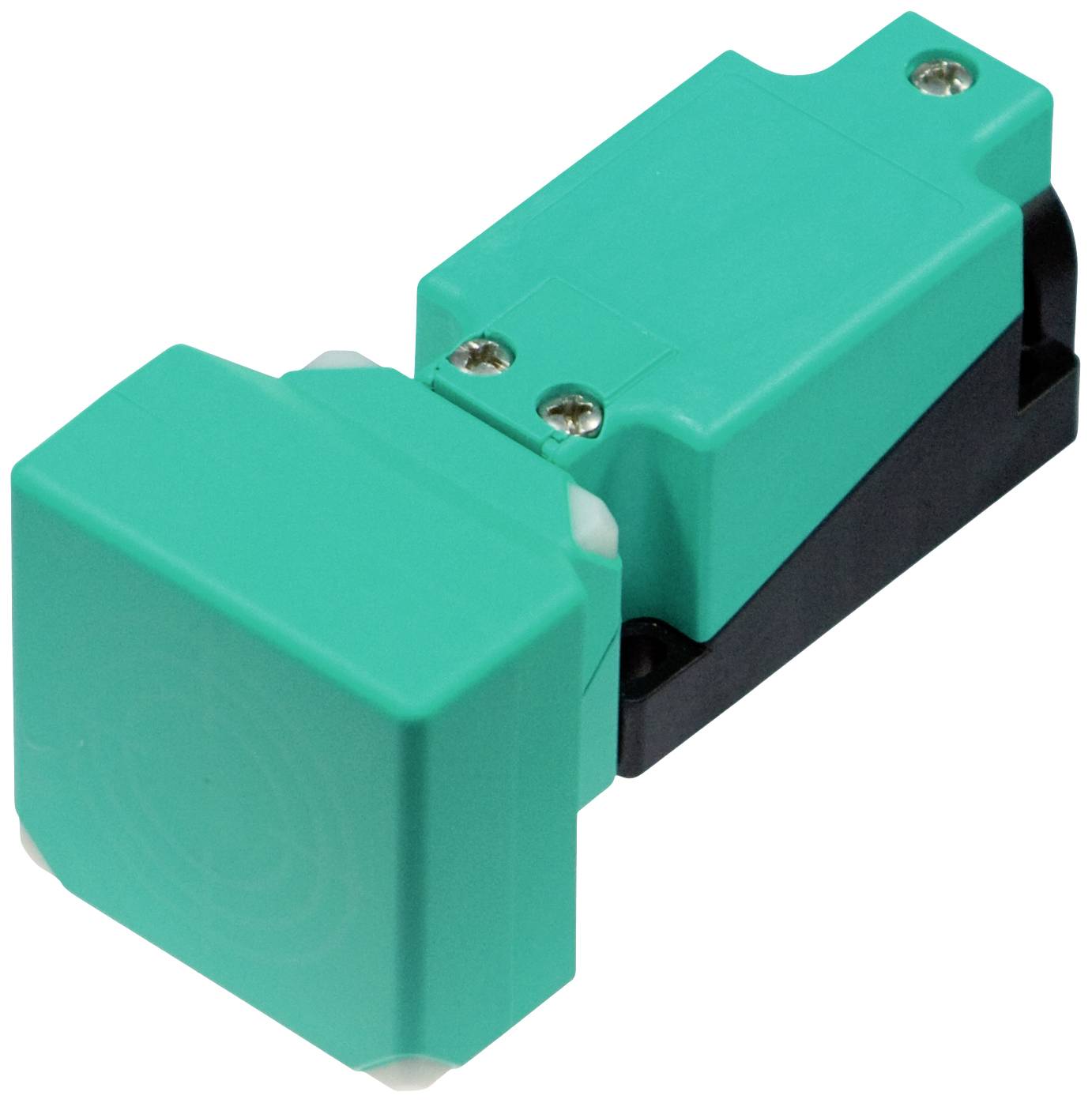

Čtvercový zelený přibližovací spínač s černou základnou. Nahoře má dva viditelné šrouby.

Ilustrační obrázek

Kategorie produktu

senzor

Provozní napětí max.

60 V/DC

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

spínací vzdálenost (max.)

40 mm

Výstupy

dvoudrát

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 900,00 Kč / kus)

2 900,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: senzor

Typ: NBN40-U4L-Z2

Min. provozní napětí: 5 V/DC

Provozní napětí max.: 60 V/DC

Provozní napětí: 5 - 60 V/DC

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

spínací vzdálenost (max.): 40 mm

Výstupy: dvoudrát

Materiál pouzdra: PA

Provedení: Induktivní

Způsob konstrukce: nezarovnaná

Připojení: šroubové svorky

Min. teplota: -25 °C

Max. teplota: 85 °C

: IP68
IP69K

Obsah: 1 ks

Wireless Charging function: Ne

Spínací frekvence: 100 Hz

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2627878 Pepperl+Fuchs senzor Induktivní NBN40-U4L-Z2 233002 nezarovnaná dvoudrát

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2627878 Pepperl+Fuchs senzor Induktivní NBN40-U4L-Z2 233002 nezarovnaná dvoudrát

Popis

Interval sepnutí: 40 mm, montáž: Nezarovnaná, spínací funkce: Spínací/rozpínací (NO/NC), výstupní typ: Dvoudrát, provozní napětí: 5... 60 v DC, provozní proud: 2... 200 mA

Tento text byl přeložen strojově.

Provedení

Obecné údajeSpínací funkce: Spínací kontakt / rozpínací kontakt (NO/NC)Typ výstupu: DvoudrátVzdálenost čidel: 40 mmMontáž: NezarovnanáVýstupní úroveň: DCZabezpečený spínací interval: 0... 32,4 mmOdstup realistického spínání: 36... 44 mm typ. 40 mmRedukční faktor rAl: 0,39Redukční faktor rCu: 0,37Redukční faktorr V2A (1.4301) : 0,76Typ výstupu: 2 vodičeIdentifikační údajeProvozní napětí: 5... 60 V DCSpínací frekvence: 0... 100 HzHystereze: 1... 10 typ. 5 %Ochrana proti přepólování: S tolerancí přepólováníOchrana proti zkratu: TaktovacíPřípad napětí: ≤ 5 vPokles napětí u IL. Případ napětíI L = 100mA, spínací prvek ZAP: … 5 VBemessungsisolationsspannung: 60 VProvozní proud: 2... 200 mAZbytkový proud: 0... typ 1 mA 0,7 mASpínací ukazatel stavu: 2 LED, žlutáIdentifikační údaje funkční bezpečnostiMTTFd: 1170 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Soulad s normami a směrnicíSoulad s předpisy NORMY: EN 60947-5-2:2007 | IEC 60947-5-2/A1:2012 | IEC 60947-5-2:2007 | IEC 60947-5-2 AMD 1:2012Povolení a certifikátyStupeň krytí: II Bemessungsisolationsspannung: 60 V Jmenovitá odolnost proti rázovému napětí: 800 V.Schválení UL: CULus Listed, General PurposeSchváleno pro CCC: Certified by China Compulsory Certification (CCC)Podmínky prostředíOkolní teplota: -25 85 °C (-13... 185 °F)Skladovací teplota: 85 °C (-13... 185 °F)Mechanické údajeTyp připojení: šroubové svorkyInformace o připojení: Na jednom místě svorky lze namontovat maximálně 2 vodiče se stejným průřezem vodiče! | utahovací moment 1,2 Nm + 10 %Průřez žil: Až 2,5 mm2 Nejmenší průřez žil: Bez dutinek 0,5 mm2 , s dutinkami 0,34 mm2 Největší průřez žil: Bez koncovky kabelu 2,5 mm2 , s dutinkami 1,5 mm2Materiál skříňky: PA/kovČelní plocha: PASpodní část krytu: KovOchrana: IP68 / IP69KHmotnost: 225 g.Poznámka: Utahovací moment: 1,8 Nm (pouzdro)
