Name: Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 jednocestná světelná závora, 322705, spínání za světla, spínání za tmy, přepínač,
Brand: Pepperl+Fuchs
SKU: 2628885
Availability: BackOrder

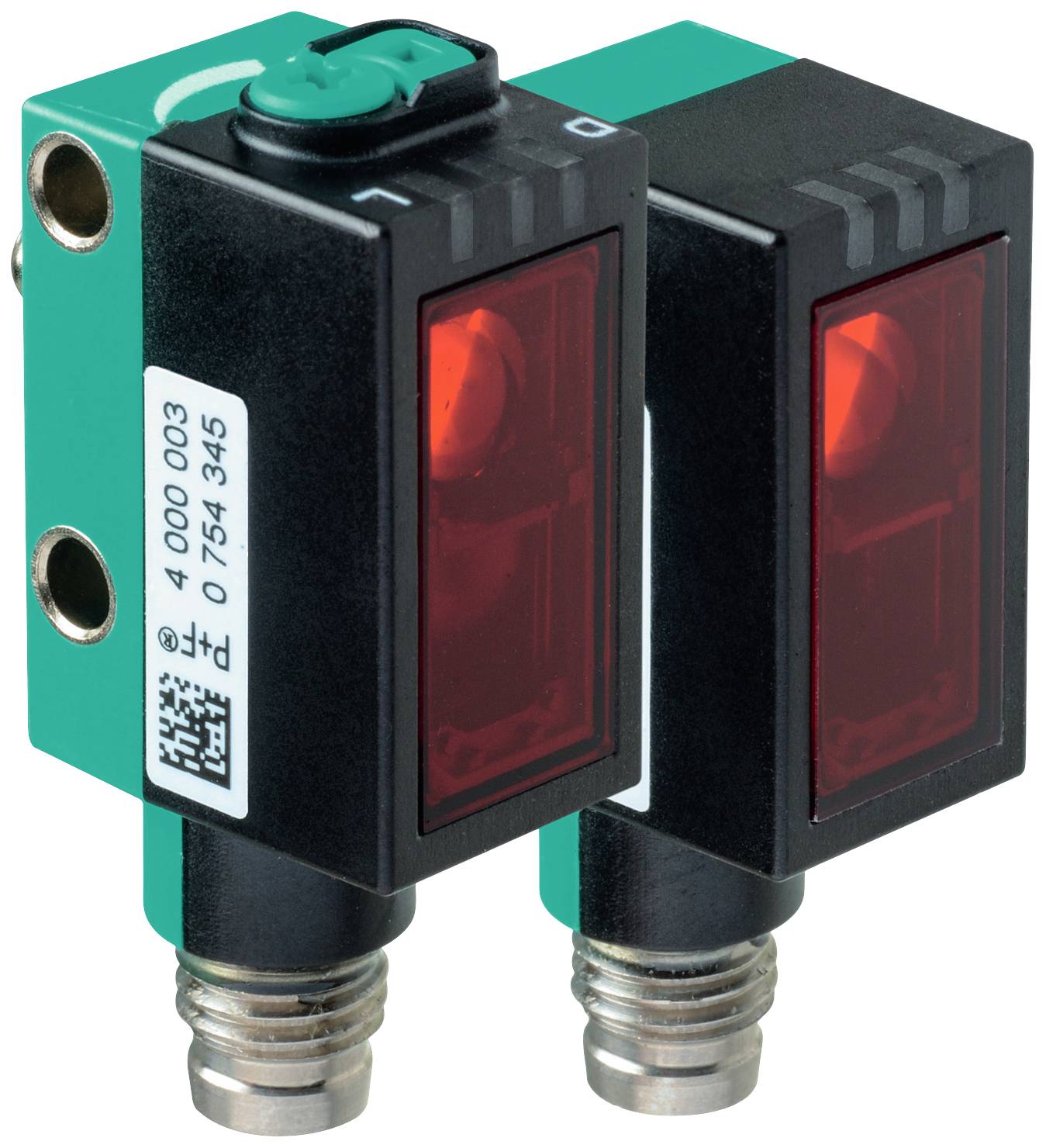

Dva kompaktní, obdélníkové optoelektronické senzory se zeleným pouzdrem a červeným světelným okénkem, vhodné pro průmyslové aplikace.

Ilustrační obrázek

Kategorie produktu

jednocestná světelná závora

Funkce

spínání za světla

spínání za tmy

přepínač

Provozní napětí max.

30 V/DC

Připojení

M8, 4pólové

Typ

OBE12M-R101-S2EP1-IO-V31

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 825,62 Kč / kus)

2 825,62 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: jednocestná světelná závora

Typ: OBE12M-R101-S2EP1-IO-V31

Funkce: spínání za světla
spínání za tmy
přepínač

Min. provozní napětí: 10 V/DC

Provozní napětí max.: 30 V/DC

Provozní napětí: 10 - 30 V/DC

Reakční doba: 0.5 ms

Výstupy: NPN, otvírač
NPN, zavírač
PNP, otvírač
PNP, zavírač

Spínací frekvence: 1000 Hz

Připojení: M8, 4pólové

Materiál pouzdra: polykarbonát

Typ vysílače: červená LED dioda

: 15 m

Min. teplota: -40 °C

Max. teplota: 60 °C

Šířka: 13.9 mm

V: 41.4 mm

Hloubka: 18.3 mm

Rozm.: (š x v x h) 13.9 x 41.4 x 18.3 mm

Obsah: 1 ks

Wireless Charging function: Ne

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2628885 Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 jednocestná světelná závora, 322705, spínání za světla, spínání za tmy, přepínač,

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2628885 Pepperl+Fuchs OBE12M-R101-S2EP1-IO-V31 jednocestná světelná závora, 322705, spínání za světla, spínání za tmy, přepínač,

Popis

Provozní dosah: 0... 12 m, světelný vysílač: LED, druh světla: Červená, střídavě světlo, výstup signálu: 2 protitakové výstupy, Odolný proti zkratu, přepólování, přepětí, typ rozhraní: IO-Link ( přes C/Q = pin 4 ), způsob spínání: Druh zapojení senzoru je přepínatelný. Stav při dodání: C/Q - pin4: NPN spínač / spínání světlem, PNP spínací kontakt / tma, IO-Link / Q - Pin2: NPN spínací kontakt / tma, PNP rozpínací/spínací, připojení: Zástrčka M8 x 1, 4 pólů, provozní napětí: 10... 30 v DC, okolní teplota: -40... 60 °C (-40... 140 °F)

Tento text byl přeložen strojově.

Provedení

Jednotlivé komponentyVYSÍLAČ: OBE12M-R101-S-IO-V31PŘIJÍMAČ: OBE12M-R101-2EP1-IO-V31Obecné údajeProvozní dosah: 0... 12 mDosah: 15 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloOznačení skupiny rizik LED: Volná skupinaPrůměr svítivosti: Cca 65 mm ve vzdálenosti 1 m.Úhel otevření: 3,7 °Mezní hodnota vnějšího osvětlení: EN 60947-5-2: 30000 lxIdentifikační údaje funkční bezpečnostiMTTFd: 462 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozu: Zelená LED: | statický provoz - Power On | blikající (4 Hz) - zkrat | blikající s krátkým přerušením (1 Hz) - režim IO-LinkKontrolka funkce: Žlutá LED: | statický režim světlo bez zatížení | statický výstup - objekt rozpoznán | blikající (4 Hz) - podkročení funkční rezervyOvládací prvky: Přijímač: Přepínač světlo/tmaOvládací prvky: Přijímač: Nastavení citlivostiZobrazení parametrů: Komunikace IO-Link: Zelená LED, krátké spínání (1 Hz)Elektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno: Vysílač: ≤ 14 mA | přijímač: ≤ 13 mA při napájecím napětí 24 V.Třída ochrany IIIRozhraníTyp rozhraní: IO-Link ( přes C/Q = pin 4)Přenosová rychlost: COM2 (38,4 kbit/s)Verze IO-Link: 1.1Min. Doba cyklu: 2,3 msŠířka datových procesů: Vysílač: | výstup procesních dat: 2-bitový přijímač: | vstup pro procesní data: 2 bit | výstup datových procesů: 2 bitPodpora SIO mode: AnoPřístroje ID: Vysílač: 0x110401 (1115137) | přijímač: 0 x 11030A (1114890)Kompatibilní Masterport typ: AVstupTestovací vstup: Vypnutí vysílače při +uBvýstupuDruh spínání: Druh spínání senzoru je přepínatelný. Dodací stav: | C/Q - Pin4: NPN rozpínací/spínací/vypínací, PNP spínací/tma, IO-Link | /Q - Pin2: NPN spínací/tma spínající, PNP spínací/spínajícíVýstup signálu: 2 protitakové výstupy, odolné proti zkratu, s ochranou proti přepólování, odolné proti přepětíSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžKategorie použití: DC-12 a DC-13Případ napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msSoulad s normami a směrnicíSoulad se směrnicí EMV SMĚRNICE 2004/108/ES: EN 60947-5-2:2007 + A1:2012Soulad s předpisy PRODUKTOVÁ NORMA: EN 60947-5-2:2007 + A1:2012 | IEC 60947-5-2:2007 + A1:2012 NORMY: UL 60947-5-2: 2014 | IEC 61131-9:2013 | EN 62471:2008 | EN 61131-9:2013Povolení a certifikátySchválení UL: E87056, cULus Listed , „Class 2“ síťový zdroj, typ Rating 1Podmínky prostředíOkolní teplota: -40... 60 °C (-40... 140 °F) | Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 13,9 mmVýška krytu: 41,4 mmHloubka krytu: 18,3 mmOCHRANA: IP67 / IP69 / IP69KPřipojení: Přístrojová zástrčka M8 x 1, 4-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Vysílač: Cca 10 g přijímač: Cca 10 g.
