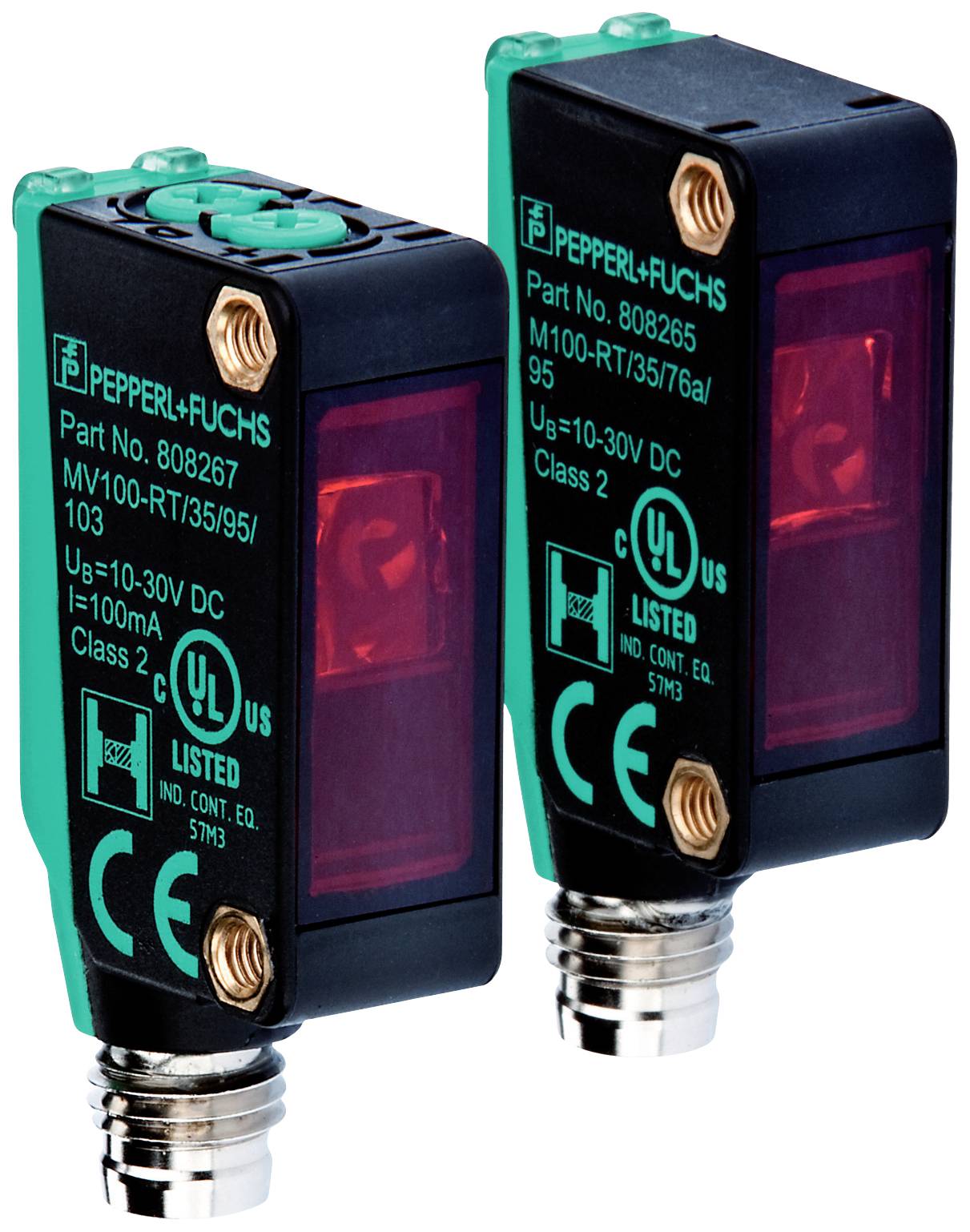

Ilustrační obrázek
Ilustrační obrázek
Pepperl+Fuchs M100/MV100-RT/76b/98/102 jednocestná světelná závora, 223944, spínání za světla, 10 - 30 V/DC, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
jednocestná světelná závora
Funkce
spínání za světla
Provozní napětí max.
30 V/DC
Připojení
M8
Typ
M100/MV100-RT/76b/98/102
Datasheety: (PDF)
Počet
Celková cena (3 164,46 Kč / kus)
3 164,46 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Kategorie produktu
jednocestná světelná závora
- Typ
M100/MV100-RT/76b/98/102
- Funkce
spínání za světla
- Min. provozní napětí
10 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
10 - 30 V/DC
- Reakční doba
0.5 ms
- Výstupy
NPN
- Spínací frekvence
1000 Hz
- Připojení
M8
- Materiál pouzdra
PC
- Typ vysílače
červená LED dioda
- Výstup světla
axiální
15 m
- Min. teplota
-30 °C
- Max. teplota
60 °C
- Šířka
11 mm
- V
31 mm
- Hloubka
20 mm
- Rozm.
(š x v x h) 11 x 31 x 20 mm
- Obsah
1 ks
- Wireless Charging function
Ne
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 2629010 Pepperl+Fuchs M100/MV100-RT/76b/98/102 jednocestná světelná závora, 223944, spínání za světla, 10 - 30 V/DC, 1 ks
Popis
Provozní dosah: 0... 10 m, světelný vysílač: LED, typ světla: Červená, střídavé světlo, signalizační výstup: 1 NPN výstup, Odolný proti zkratu, přepólování, otevřený kolektor, druh zapojení: Druh zapojení senzoru je přepínatelný. Stav při dodání je: Spínání za světla, připojení: Přístrojová zástrčka M8 x 1, 3-pólová, provozní napětí: 10... 30 v DC, okolní teplota: -30... 60 °C (-22... 140 °F)
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Jednotlivé komponentyVysílač: M100-RT / 76b / 98Přijímač: MV100-RT/98/102Obecné údajeProvozní dosah: 0... 10 mDosah: 15 m.Světelný vysílač: LEDDruh světla: červené, střídavé světloPrůměr svítivosti: Cca 1 m ve vzdálenosti 15 m.Úhel rozevření: Cca 2°Světlo: PředníVnější hranice osvětlení: EN 60947-5-2Identifikační údaje funkční bezpečnostiMTTFd: 860 a)Doba používání (TM): 20 a)Úroveň diagnostického pokrytí (DC): 0 %Zobrazení/ovládací prvkyIndikátor provozního stavu: Zelená LED: Síť (Power on)Kontrolka funkce: Přijímač: Žlutá LED, svítí při volném světlu, bliká při nedosažení funkční rezervy; při přerušení paprskuOvládací prvky: Nastavení citlivostiOvládací prvky: Spínání světlem/tmaElektrické údajeProvozní napětí: 10... napájení 18 - 30 V DCVlnění: Max. 10 %Proud naprázdno: Vysílač: ≤ 15 mA | přijímač: ≤ 8 mAVstupTestovací vstup: Vypnutí vysílače při 0 V.VýstupDruh spínání: Druh spínání senzoru je přepínatelný. Stav při dodání je: Spínání za světlaVýstup signálu: 1x NPN výstup, odolný proti zkratu, s ochranou proti přepólování, otevřený kolektorSpínací napětí max. 30 V DC.Spínací proud: Max. 100 mA, ohmická zátěžPřípad napětí: ≤ 1,5 v DCSpínací frekvence: 1000 HzDoba odezvy: 0,5 msShodaNorma výrobku: EN 60947-5-2Povolení a certifikátyV SOULADU S EAC: TR CU 020/2011Schválení UL: CULus seznam, zdroj proudu třídy 2 nebo síťový zdroj uvedený v seznamu UL s omezeným napěťovým výstupem s (případně s integrovanou) pojistkou (max. 3.3 a dle UL248), pouzdro typu 1CCC schválení: Produkty, jejichž maximální provozní napětí ≤ 36 v není povinné pro získání povolení, a proto nejsou opatřeny označením CCC.Podmínky prostředíOkolní teplota: -30... 60 °C (-22... 140 °F)Skladovací teplota: -40... 70 °C (-40... 158 °F)Mechanické údajeŠířka skříně: 11 mmVýška krytu: 31 mmHloubka krytu: 20 mmOchrana: IP67Připojení: Přístrojová zástrčka M8 x 1, 3-pólováMateriál Pouzdro: PC polykarbonát Světlo: PMMAHmotnost: Cca 20 g (vysílač a přijímač)Utahovací moment pro upevňovací šrouby: 0,6 Nm
